Bipolární a unipolární spínání tranzistorového můstku
«»
| Přípona .docx |
Typ seminární práce |
Stažené 6 x |
| Velikost 5,0 MB |
Jazyk český |
ID projektu 3362 |
| Poslední úprava 19.05.2014 |
Zobrazeno 1 299 x |
Autor: josef.trousil |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
84,6% -
Stáhni
- Přidej na srovnání
- Univerzita:Univerzita Tomáše Bati ve Zlíně
- Fakulta:Fakulta aplikované informatiky
- Kategorie:Přírodní vědy » Fyzika
- Předmět:Fyzika
- Studijní obor:-
- Ročník:-
- Formát:MS Office Word (.docx)
- Rozsah A4:15 stran
1.

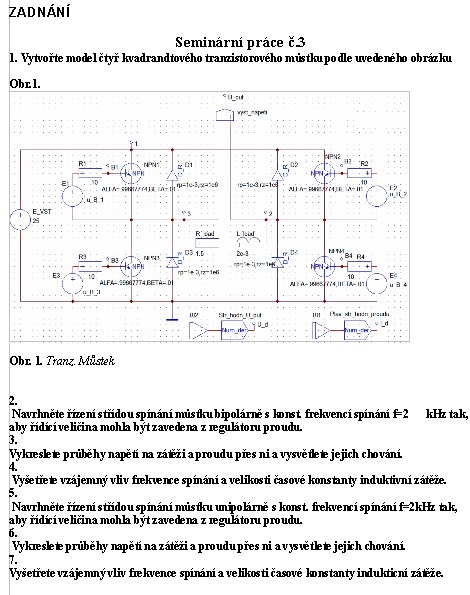

Vytvořte model čtyř kvadrandtového tranzistorového můstku podle uvedeného obrázku
2.
Navrhněte řízení střídou spínání můstku bipolárně s konst. frekvencí spínání f=2 kHz tak, aby řídící veličina mohla být zavedena z regulátoru proudu.
3.
Vykreslete průběhy napětí na zátěži a proudu přes ni a vysvětlete jejich chování.
4.
Vyšetřete vzájemný vliv frekvence spínání a velikosti časové konstanty induktivní zátěže.
5.
Navrhněte řízení střídou spínání můstku unipolárně s konst. frekvencí spínání f=2kHz tak, aby řídící veličina mohla být zavedena z regulátoru proudu.
6.
Vykreslete průběhy napětí na zátěži a proudu přes ni a vysvětlete jejich chování.
7.
Vyšetřete vzájemný vliv frekvence spínání a velikosti časové konstanty indukticní zátěže.
Vytvořte model čtyř kvadrandtového tranzistorového můstku podle uvedeného obrázku
2.
Navrhněte řízení střídou spínání můstku bipolárně s konst. frekvencí spínání f=2 kHz tak, aby řídící veličina mohla být zavedena z regulátoru proudu.
3.
Vykreslete průběhy napětí na zátěži a proudu přes ni a vysvětlete jejich chování.
4.
Vyšetřete vzájemný vliv frekvence spínání a velikosti časové konstanty induktivní zátěže.
5.
Navrhněte řízení střídou spínání můstku unipolárně s konst. frekvencí spínání f=2kHz tak, aby řídící veličina mohla být zavedena z regulátoru proudu.
6.
Vykreslete průběhy napětí na zátěži a proudu přes ni a vysvětlete jejich chování.
7.
Vyšetřete vzájemný vliv frekvence spínání a velikosti časové konstanty indukticní zátěže.
Klíčová slova:
tranzistorový můstek
spínání
frekvence
induktivní zátěž
napětí
signál
Obsah:
- I. Vypracování
Bipolární spínání
Návrh řízení tranzistorového můstku
Zobrazení bipolárního napěťového signálu
Zobrazení efektivního bipolárního signálu proudu a napětí
Dopad změny frekvence spínání a časové konstanty na průběhy napětí a proudu
Unipolární spínání

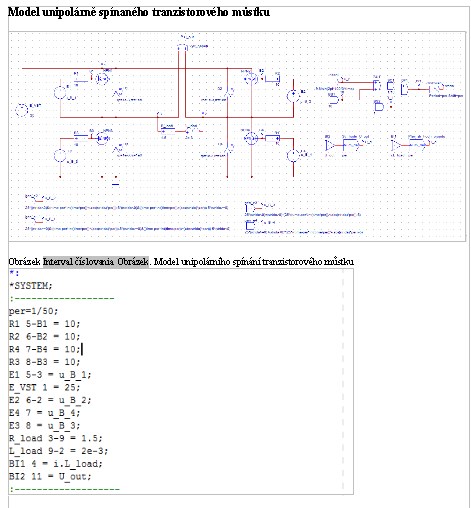

Model unipolárně spínaného tranzistorového můstku
Zobrazení unipolárního napěťového signálu tranzistorového můstku
Dopad změny frekvence spínání a časové konstanty na průběhy napětí a proudu
II. Závěr
