Klopné obvody - seminární práce

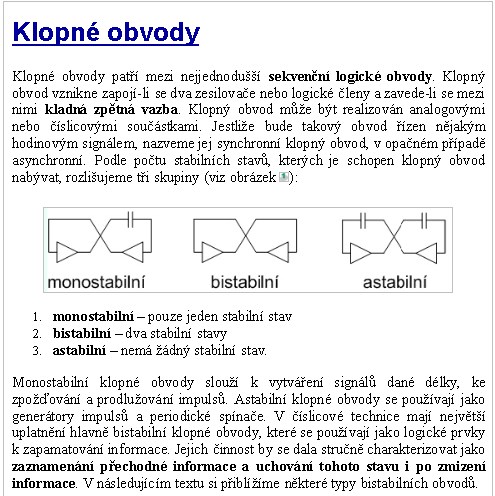

Klopné obvody patří mezi nejjednodušší sekvenční logické obvody. Klopný obvod vznikne zapojí-li se dva zesilovače nebo logické členy a zavede-li se mezi nimi kladná zpětná vazba. Klopný obvod může být realizován analogovými nebo číslicovými součástkami. Jestliže bude takový obvod řízen nějakým hodinovým signálem, nazveme jej synchronní klopný obvod, v opačném případě asynchronní. Podle počtu stabilních stavů, kterých je schopen klopný obvod nabývat, rozlišujeme tři skupiny:

1. monostabilní - pouze jeden stabilní stav
2. bistabilní - dva stabilní stavy
3. astabilní - nemá žádný stabilní stav.

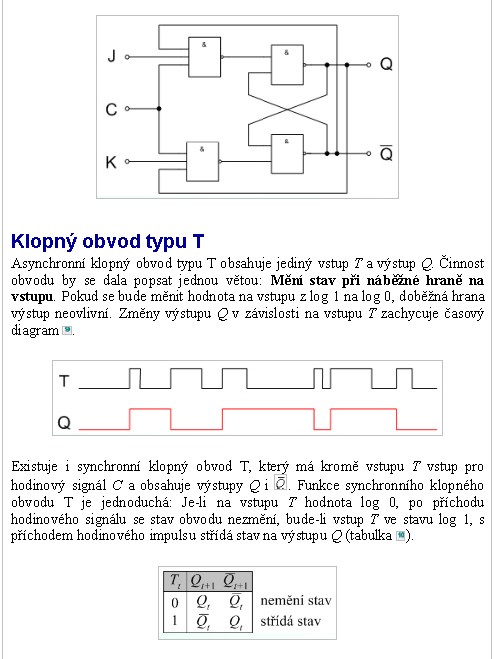

Monostabilní klopné obvody slouží k vytváření signálů dané délky, ke zpožďování a prodlužování impulsů. Astabilní klopné obvody se používají jako generátory impulsů a periodické spínače. V číslicové technice mají největší uplatnění hlavně bistabilní klopné obvody, které se používají jako logické prvky k zapamatování informace. Jejich činnost by se dala stručně charakterizovat jako zaznamenání přechodné informace a uchování tohoto stavu i po zmizení informace. V následujícím textu si přiblížíme některé typy bistabilních obvodů.
