Metoda konečných prvků - Posouzení násypu vozovky
«»
| Přípona .docx |
Typ seminární práce |
Stažené 0 x |
| Velikost 0,5 MB |
Jazyk český |
ID projektu 7198 |
| Poslední úprava 28.12.2015 |
Zobrazeno 1 191 x |
Autor: pacha |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
78,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Metoda konečných prvků
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran

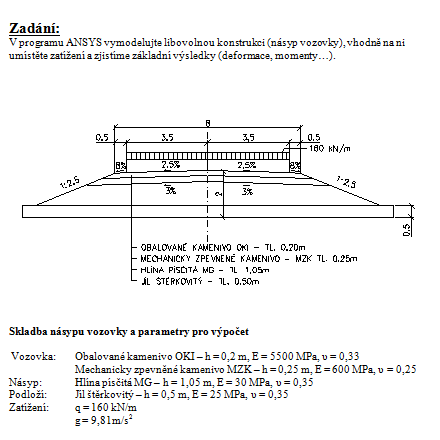

Zadání:
V programu ANSYS vymodelujte libovolnou konstrukci (násyp vozovky), vhodně na ni umístěte zatížení a zjistíme základní výsledky (deformace, momenty…).
Skladba násypu vozovky a parametry pro výpočet
Vozovka: Obalované kamenivo OKI - h = 0,2 m, E = 5500 MPa, υ = 0,33
Mechanicky zpevněné kamenivo MZK - h = 0,25 m, E = 600 MPa, υ = 0,25
Násyp: Hlína písčitá MG - h = 1,05 m, E = 30 MPa, υ = 0,35
Podloží: Jíl štěrkovitý - h = 0,5 m, E = 25 MPa, υ = 0,35
Zatížení: q = 160 kN/m
g = 9,81m/s2
V programu ANSYS vymodelujte libovolnou konstrukci (násyp vozovky), vhodně na ni umístěte zatížení a zjistíme základní výsledky (deformace, momenty…).
Skladba násypu vozovky a parametry pro výpočet
Vozovka: Obalované kamenivo OKI - h = 0,2 m, E = 5500 MPa, υ = 0,33
Mechanicky zpevněné kamenivo MZK - h = 0,25 m, E = 600 MPa, υ = 0,25
Násyp: Hlína písčitá MG - h = 1,05 m, E = 30 MPa, υ = 0,35
Podloží: Jíl štěrkovitý - h = 0,5 m, E = 25 MPa, υ = 0,35
Zatížení: q = 160 kN/m
g = 9,81m/s2
Klíčová slova:
posouzení
násyp vozovky
konstrukce
zatížení
Obsah:
- Zadání:
Skladba násypu vozovky a parametry pro výpočet
Postup:
Výsledky:
