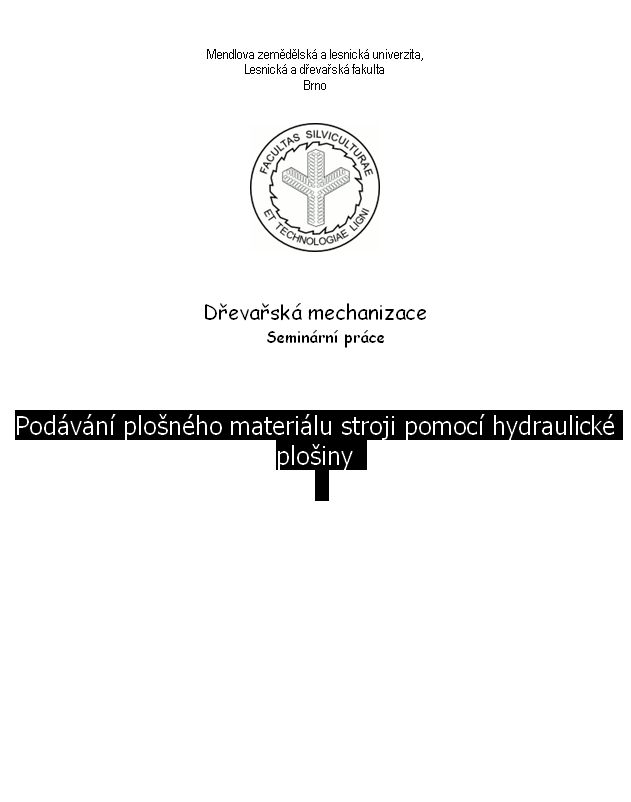

Podávání plošného materiálu stroji pomocí hydraulické plošiny
Popis:
Nejprve na paletu navezeme dílce, které chceme obrábět. Poté stiskneme tlačítko (T), které spustí dopravník (S1). Sepnutím tlačítka také začne snímat fotobuňka (F1), která dá povel vyrážeči, aby posunul dílec na dopravník (S2). Polohu vyrážeče hlídá koncový spínač (K3). Jakmile je tento spínač sepnut, vydá příkaz k zasouvání (S3) a to až na druhý spínač (K4).
Klíčová slova:
tlačítko
spínač
dílce
operace
rovnice
Obsah:

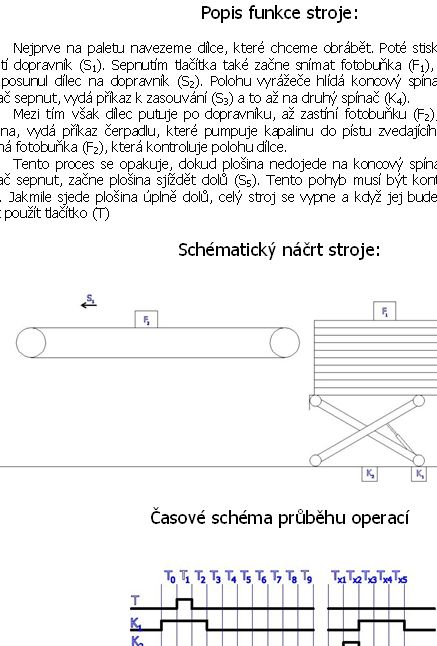

- Popis funkce stroje
Schématický náčrt stroje
Časové schéma průběhu operací
Postupová tabulka

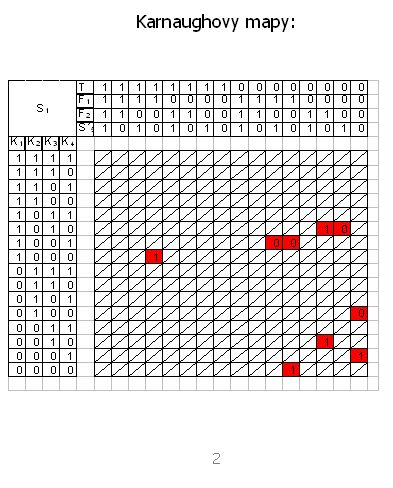

Karnuaughovy mapy
Rovnice podle Karnaughových map pro jednotlivé výstupy

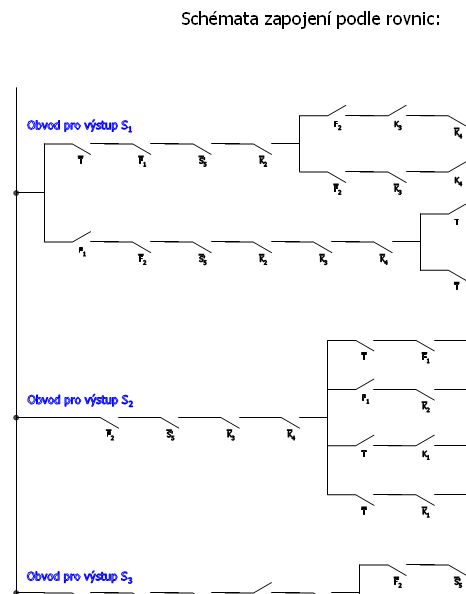

Schémata zapojení podle rovnic
