Pracovní slovník - Elektrotechnologie

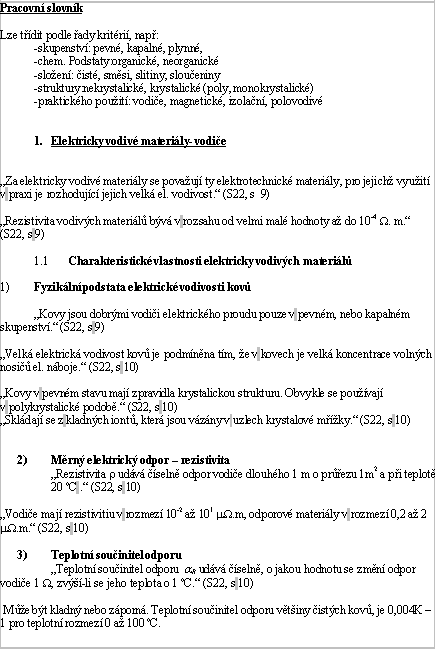

Pracovní slovník

Lze třídit podle řady kritérií, např:
-skupenství: pevné, kapalné, plynné,
-chem. Podstaty:organické, neorganické
-složení: čisté, směsi, slitiny, sloučeniny
-struktury:nekrystalické, krystalické (poly, monokrystalické)
-praktického použití: vodiče, magnetické, izolační, polovodivé


1. Elektricky vodivé materiály- vodiče


„Za elektricky vodivé materiály se považují ty elektrotechnické materiály, pro jejichž využití v praxi je rozhodující jejich velká el. vodivost.“ (S22, s 9)

„Rezistivita vodivých materiálů bývá v rozsahu od velmi malé hodnoty až do 10-4 . m.“ (S22, s 9)

1.1 Charakteristické vlastnosti elektricky vodivých materiálů

1) Fyzikální podstata elektrické vodivosti kovů

„Kovy jsou dobrými vodiči elektrického proudu pouze v pevném, nebo kapalném skupenství.“ (S22, s 9)

„Velká elektrická vodivost kovů je podmíněna tím, že v kovech je velká koncentrace volných nosičů el. náboje.“ (S22, s 10)

„Kovy v pevném stavu mají zpravidla krystalickou strukturu. Obvykle se používají v polykrystalické podobě.“ (S22, s 10)
„Skládají se z kladných iontů, která jsou vázány v uzlech krystalové mřížky.“ (S22, s 10)


2) Měrný elektrický odpor – rezistivita
„Rezistivita  udává číselně odpor vodiče dlouhého 1 m o průřezu 1m2 a při teplotě 20 ºC .“ (S22, s 10)

„Vodiče mají rezistivitiu v rozmezí 10-2 až 101 .m, odporové materiály v rozmezí 0,2 až 2 .m.“ (S22, s 10)

3) Teplotní součinitel odporu
„Teplotní součinitel odporu R udává číselně, o jakou hodnotu se změní odpor
vodiče 1 , zvýší-li se jeho teplota o 1 ºC.“ (S22, s 10)

Může být kladný nebo záporná. Teplotní součinitel odporu většiny čistých kovů, je 0,004K –1 pro teplotní rozmezí 0 až 100 ºC.
