Seminární práce na téma "Integrovaný mechanický převod"
«»
| Přípona .doc |
Typ seminární práce |
Stažené 2 x |
| Velikost 0,9 MB |
Jazyk český |
ID projektu 12107 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 020 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
86,5% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:18 stran
Cíl práce:
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu,
b) výpočet vstupního převodu s rozměrovou skicou,
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací,
d) výpočet výstupního převodu s rozměrovou skicou.
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu,
b) výpočet vstupního převodu s rozměrovou skicou,
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací,
d) výpočet výstupního převodu s rozměrovou skicou.
Klíčová slova:
převodový poměr
kroutící momenty
kuželové soukolí
hřídel
reverzace
ložiska
kinematická schéma
Obsah:

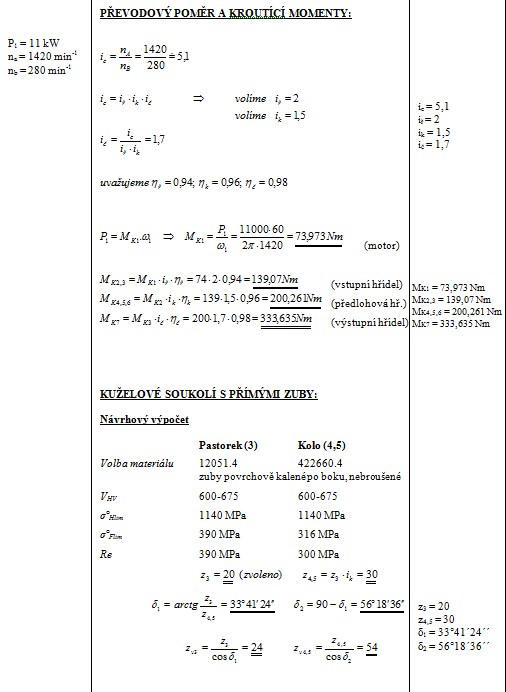

- Převodový poměr a kroutící momenty:
Kuželové soukolí s přímými zuby:
Čelní soukolí s přímými zuby:

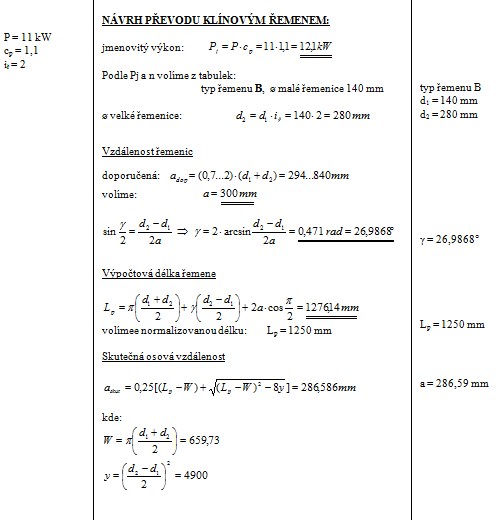

Návrh převodu klínovým řemenem:

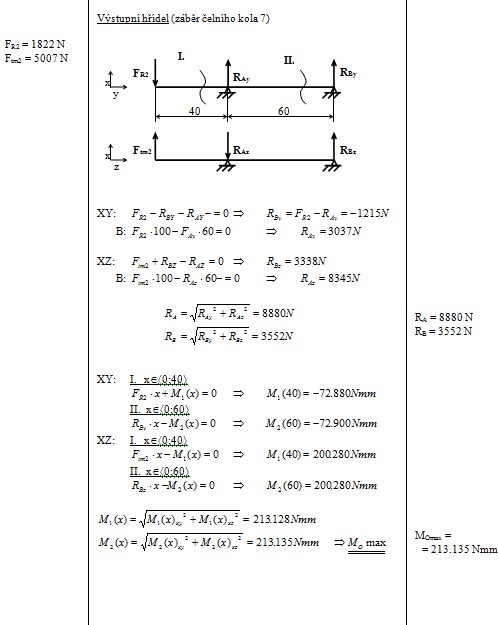

VÝpočet podporových reakcí a maximálního ohybového momentu
Návrh hřídelí:
Návrh per:
Řešení reverzace:
Návrh ložisek:
Kinematické schéma
