Třífázový řízený můstkový usměrňovač
«»
| Přípona .docx |
Typ seminární práce |
Stažené 116 x |
| Velikost 0,6 MB |
Jazyk český |
ID projektu 2087 |
| Poslední úprava 07.10.2013 |
Zobrazeno 3 508 x |
Autor: jullie.kanska |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
0 Kreditů - kvalita:
74,3% -
Stáhni
- Přidej na srovnání
- Univerzita:-
- Fakulta:-
- Kategorie:Technika » Elektrotechnika
- Předmět:Vysoké elektrické napětí
- Studijní obor:Střední odborná škola dopravní a střední odborní učiliště p.o.
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:4 stran
Zadaní práce – Pro dané parametry vyhotovte sinusový průběh napětí na zátěži tři fázového řízeného usměrňovače v můstkovém zapojení a stanovte velikost UAV, IAV na ohmické zátěži.
Dané parametry:
UR,MAX = AC 12 V
α = 32°
R = 5 Ω
Dané parametry:
UR,MAX = AC 12 V
α = 32°
R = 5 Ω
Klíčová slova:
Trojfázový můstkový usměrňovač
napětí
sinusové průběhy
efektivní hodnota
Obsah:
- Zadání
Třifázový řízený můstkový usměrňovač

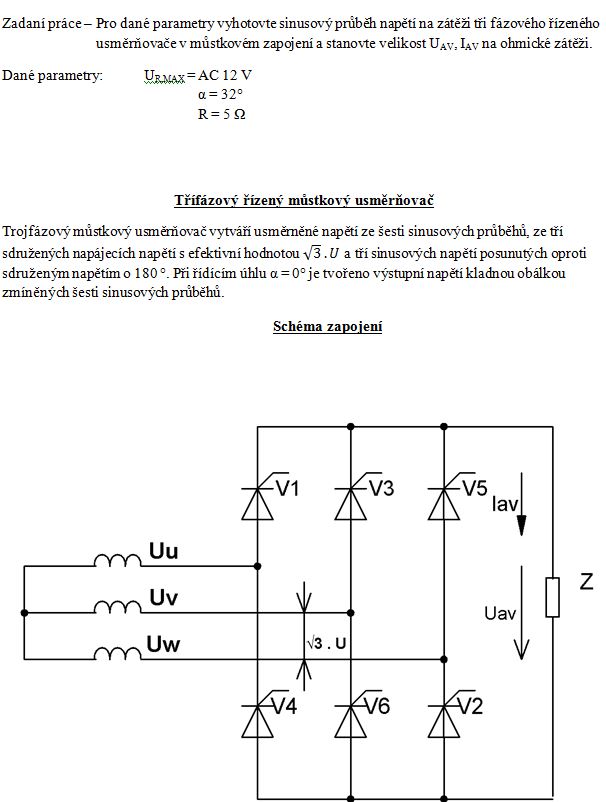

Schéma zapojení

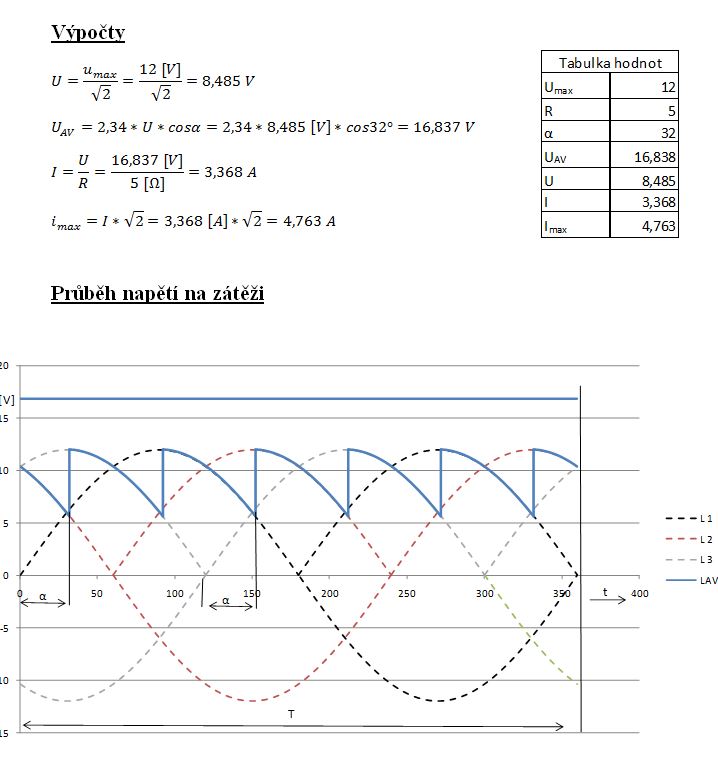

Výpočty
Průběh napětí na zátěži

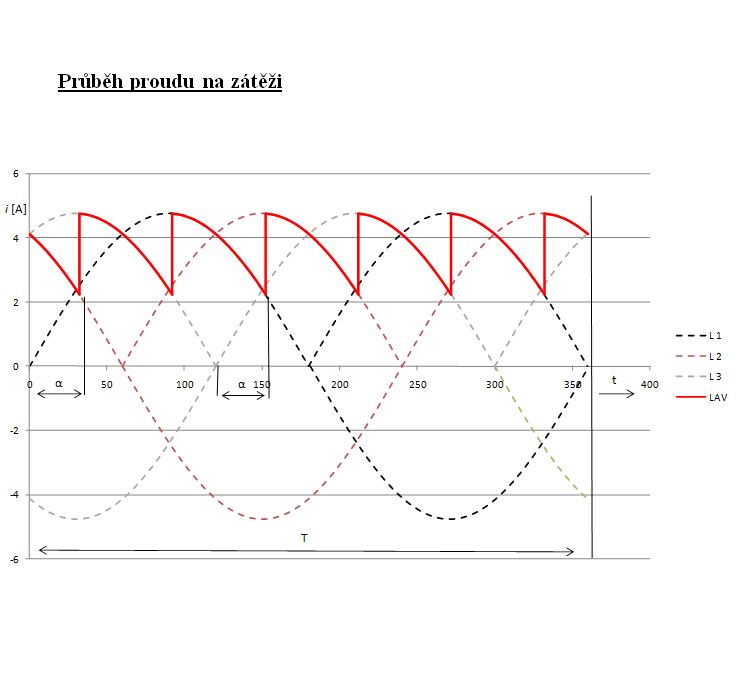

Průběh proudu na zátěži
