Elektromagnetická kompatibilita - skripta
«»
| Přípona |
Typ skripta |
Stažené 1 x |
| Velikost 3,8 MB |
Jazyk český |
ID projektu 2906 |
| Poslední úprava 17.03.2014 |
Zobrazeno 2 507 x |
Autor: leonek |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
98,6% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta elektrotechniky a komunikačních technologií
- Kategorie:Technika » Elektrotechnika
- Předmět:Instrumentace a měření
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:171 stran

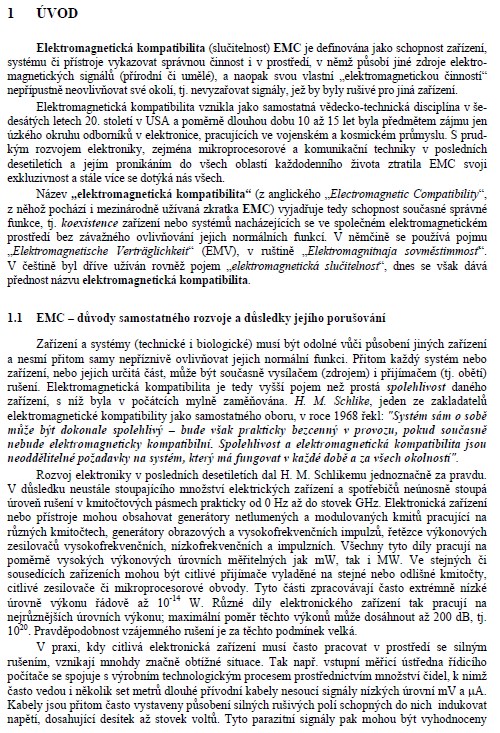

1 ÚVOD
Elektromagnetická kompatibilita (slučitelnost) EMC je definována jako schopnost zařízení,
systému či přístroje vykazovat správnou činnost i v prostředí, v němž působí jiné zdroje elektromagnetických
signálů (přírodní či umělé), a naopak svou vlastní „elektromagnetickou činností“
nepřípustně neovlivňovat své okolí, tj. nevyzařovat signály, jež by byly rušivé pro jiná zařízení.
Elektromagnetická kompatibilita vznikla jako samostatná vědecko-technická disciplína v šedesátých
letech 20. století v USA a poměrně dlouhou dobu 10 až 15 let byla předmětem zájmu jen
úzkého okruhu odborníků v elektronice, pracujících ve vojenském a kosmickém průmyslu. S prudkým
rozvojem elektroniky, zejména mikroprocesorové a komunikační techniky v posledních
desetiletích a jejím pronikáním do všech oblastí každodenního života ztratila EMC svoji
exkluzivnost a stále více se dotýká nás všech.
Název „elektromagnetická kompatibilita“ (z anglického „Electromagnetic Compatibility“,
z něhož pochází i mezinárodně užívaná zkratka EMC) vyjadřuje tedy schopnost současné správné
funkce, tj. koexistence zařízení nebo systémů nacházejících se ve společném elektromagnetickém
prostředí bez závažného ovlivňování jejich normálních funkcí. V němčině se používá pojmu
„Elektromagnetische Verträglichkeit“ (EMV), v ruštině „Elektromagnitnaja sovměstimmosť“.
V češtině byl dříve užíván rovněž pojem „elektromagnetická slučitelnost“, dnes se však dává
přednost názvu elektromagnetická kompatibilita.
Elektromagnetická kompatibilita (slučitelnost) EMC je definována jako schopnost zařízení,
systému či přístroje vykazovat správnou činnost i v prostředí, v němž působí jiné zdroje elektromagnetických
signálů (přírodní či umělé), a naopak svou vlastní „elektromagnetickou činností“
nepřípustně neovlivňovat své okolí, tj. nevyzařovat signály, jež by byly rušivé pro jiná zařízení.
Elektromagnetická kompatibilita vznikla jako samostatná vědecko-technická disciplína v šedesátých
letech 20. století v USA a poměrně dlouhou dobu 10 až 15 let byla předmětem zájmu jen
úzkého okruhu odborníků v elektronice, pracujících ve vojenském a kosmickém průmyslu. S prudkým
rozvojem elektroniky, zejména mikroprocesorové a komunikační techniky v posledních
desetiletích a jejím pronikáním do všech oblastí každodenního života ztratila EMC svoji
exkluzivnost a stále více se dotýká nás všech.
Název „elektromagnetická kompatibilita“ (z anglického „Electromagnetic Compatibility“,
z něhož pochází i mezinárodně užívaná zkratka EMC) vyjadřuje tedy schopnost současné správné
funkce, tj. koexistence zařízení nebo systémů nacházejících se ve společném elektromagnetickém
prostředí bez závažného ovlivňování jejich normálních funkcí. V němčině se používá pojmu
„Elektromagnetische Verträglichkeit“ (EMV), v ruštině „Elektromagnitnaja sovměstimmosť“.
V češtině byl dříve užíván rovněž pojem „elektromagnetická slučitelnost“, dnes se však dává
přednost názvu elektromagnetická kompatibilita.
Klíčová slova:
rušivé signály
vazební mechanismy
omezování rušení
elektromagnetické stínění
elektromagnetická odolnost
normalizace
elektromagnetická kompatibilita
Obsah:
- 1 ÚVOD ............................................................................................................................. 5
1.1 EMC - důvody samostatného rozvoje a důsledky jejího porušování ..................... 5
1.2 Základní pojmy a členění oboru EMC .................................................................... 7
2 RUŠIVÉ SIGNÁLY A JEJICH ZDROJE .............................................................. 13
2.1 Průmyslové zdroje rušení ....................................................................................... 16
2.2 Zdroje napěťového přepětí ...................................................................................... 18
2.3 Zdroje kontinuálního rušení .................................................................................... 21
2.4 Zvláštní zdroje rušení ............................................................................................. 22
3 VAZEBNÍ MECHANISMY PŘENOSU RUŠIVÝCH SIGNÁLŮ ........................ 23
3.1 Galvanická vazba .................................................................................................... 23
3.2 Kapacitní vazba ...................................................................................................... 27
3.3 Induktivní vazba ..................................................................................................... 30
3.4 Vazba vyzařováním ................................................................................................ 32
4 ZPŮSOBY OMEZOVÁNÍ RUŠENÍ .......................................................................... 34

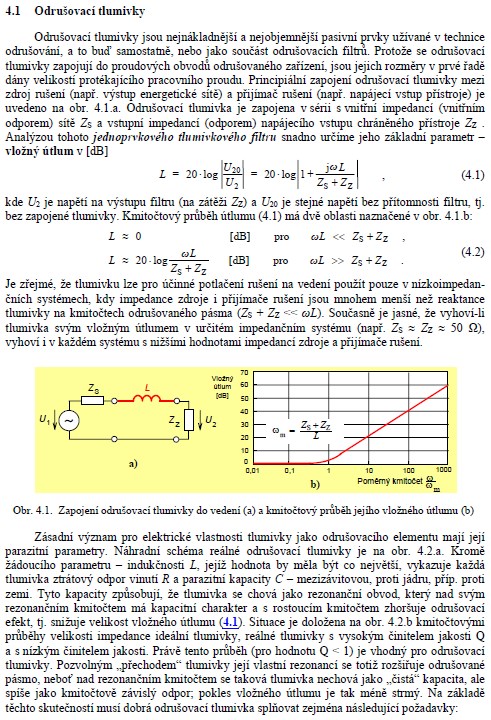

4.1 Odrušovací tlumivky .............................................................................................. 35
4.2 Odrušovací kondenzátory a zásady jejich použití .................................................. 37
4.3 Odrušovací filtry ..................................................................................................... 40
4.4 Přepěťové ochranné prvky ...................................................................................... 46
5 ELEKTROMAGNETICKÉ STÍNĚNÍ ....................................................................... 52
5.1 Základní charakteristiky ......................................................................................... 52
5.2 Rozbor účinnosti elektromagnetického stínění ....................................................... 53
5.3 Účinnost stínění v blízké zóně elektromagnetického pole ..................................... 56
5.4 Vliv otvorů a technologických netěsností na celkovou účinnost stínění ................ 58
5.5 Stínění koaxiálních kabelů ...................................................................................... 62
6 MĚŘENÍ RUŠIVÝCH SIGNÁLŮ ............................................................................. 66
6.1 Měření s umělou sítí ............................................................................................... 67
6.2 Měření s napěťovou sondou ................................................................................... 70
6.3 Měření s proudovou sondou ................................................................................... 71
6.4 Měření s absorpčními kleštěmi ............................................................................... 72
6.5 Měření pomocí antén .............................................................................................. 74
Zdroje:
- BOXLEITNER, W. Electrostatic Discharge and Electronic Equipment - A Practical Guide for Designing to Prevent ESD Problems. IEEE Press, New York 1989
- DARNELL, M., MARSHMAN, Ch. et al. Electromagnetic Compatibility - Module 1 - 4. Course notes to the IEE Distance Learning Course. IEE, Stevenage 1995
- FISCHER, P., BALZER, G., LUTZ, M. EMV - Störfestigkeitsprüfungen. Franzis Verlag, München 1992
- GHOSE, R. N. Interference Mitigation - Theory and Application. IEEE Press, New York 1996
- GRODNĚV, I. I. Elektromagnitnoje ekranirovanije v širokom diapazoně častot. Svjaz, Moskva 1972
- GUREVIČ, I. S. Zaščita EVM ot vněšnich poměch. Eněrgoatomizdat, Moskva 1984
- HABIGER, E. Elektromagnetische Verträglichkeit. Hüthig Buch Verlag, Heidelberg 1992
- HAVLÍK, L. Měření elektromagnetického rušení. Sdělovací technika 41, 1993, č. 6, s. 230-231
- HAVLÍK, L. Elektromagnetická kompatibilita. Amatérské radio A, 1992, č. 11, s. 527-529
- HUDEC, J. Přepětí a elektromagnetická kompatibilita. Nakladatelství HAKEL, Hradec Králové 1996
- CHATTERTON, P. A., HOULDEN, M. A. EMC - Electromagnetic Theory to Practical Design. John Wiley, New York 1991
- KEISER, B. Principles of Electromagnetic Compatibility. Artech House, Norwood 1987
- KNJAZEV, A. D. aj. Konstruirovanije radioelektronnoj i elektrovyčislitělnoj apparatury s učetom elektromagnitnoj sovměstimosti. Radio i svjaz, Moskva 1989
- MACEK, J., SEDLÁČEK, J. Schvalování rádiových zařízení v České republice. In Sborník konference RADIOKOMUNIKACE' 94. Pardubice 1994, s. 1-20
- Manuály SPECTRUM RECEIVER, MACE, THOR, EXPERT CONSULTANT. Seaward Electronic Ltd., 1998
- MERTE,P., RÜHL, G. H. The Electromagnetic Compatibility (EMC) of Automation Systems - An Introduction for Design Engineers. Klöckner-Moeller, Bonn 1992
- MONTROSE, M. I. Printed Circuit Board Design Techniques for EMC Compliance. IEEE Press, New York 1996
- MUSIL, V. Normy pro elektromagnetickou kompatibilitu. In Proceedings of EDS' 94. Ústav mikroelektroniky FEI VUT, Brno 1994, Vol. II, s. 227-230
- MÜLLER, K. O. Anforderungen an moderne EMV-Meßsysteme und deren Realisierung. Rohde & Schwarz Symposium PRAHEX' 93. Praha 1993
- PAUL, C. R. Introduction to Electromagnetic Compatibility. John Wiley, New York 1992
- PEIER, D. Elektromagnetische Verträglichkeit - Problemstellung und Lösungsansätze. Hüthig Buch Verlag, Heidelberg 1990
- Proceedings of the Twelfth International Wrocław Symposium and Exhibition on Electromagnetic Compatibility EMC’ 94. Wrocław 1994
- Proceedings of the 1999 International EMC Symposium. Seattle 1999
- RODEWALD, A. Elektromagnetische Verträglichkeit - Grundlagen, Experimente, Praxis. Vieweg Verlag, Wiesbaden 1995
- Sborníky z celostátních konferencí „Elektromagnetická kompatibilita“. ČSVTS Praha, 1985-1990
- SCHWAB, A. J. Elektromagnetische Verträglichkeit. Springer Verlag, Berlin 1991 Elektromagnetická kompatibilita 171
- SKÁLA, J., SKÁLOVÁ, A. Radiové (kmitočtové) spektrum a jeho ochrana. Amatérské radio B, 1992, č. 4, s. 123-151
- Soubor elektrotechnických předpisů v oblasti elektromagnetické kompatibility, přepětí a rušení (I. díl). SELTEKO Praha, 1999
- SVAČINA, J. Metodika měření vysokofrekvenčních proudů z hlediska požadavků elektromagnetické kompatibility. Technická zpráva v rámci řešení úkolu „Komplexní metody zabezpečení EMC vojenských zařízení“. Ústav radioelektroniky FE VUT, Brno 1992
- SVAČINA, J. Základy elektromagnetické kompatibility. Seriál článků. Elektrorevue http://www.elektrorevue.cz, 2000, 2001
- SVAČINA, J., ČERNOHORSKÝ, D. Impulzní metody pro rychlou identifikaci parametrů testovaných systémů - typické problémy metod a problematika generace budicích polí. Výzkumná zpráva pro Výzkumný a zkušební ústav 010 Vyškov, 1993
- SVOBODA, J. aj. Základy elektromagnetické kompatibility. Skripta FEL ČVUT. Vydavatelství ČVUT, Praha 1993
- Symposium Record of the IEEE International Symposium on Electromagnetic Compatibility. Chicago 1994
- VACULÍK, P. Úvod do problematiky EMC. In Sborník celostátní konference RADIOKOMUNIKACE’ 94. Pardubice 1994, s. 51-59
- VACULÍKOVÁ, P., VACULÍK, E. aj. Elektromagnetická kompatibilita elektrotechnických systémů. Grada Publishing, Praha 1998
- VÁŇA, V., HALAČKA, F. Elektromagnetická kompatibilita v praxi. Sdělovací technika 41, 1993, č. 10, s. 390-392
- VOLIN, M. L. Parazitní vazby a přenosy. SNTL, Praha 1970
- VONDRÁK, M. Elektromagnetická kompatibilita v teleinformatice. Skripta FEL ČVUT v Praze. Vydavatelství ČVUT, Praha 1998
- WHITE, D. R. J. A Handbook Series on Electromagnetic Interference and Compatibility. Don White Consultants, Germantown, Maryland 1971, 1973
