Kreslení strojírenských výkresů

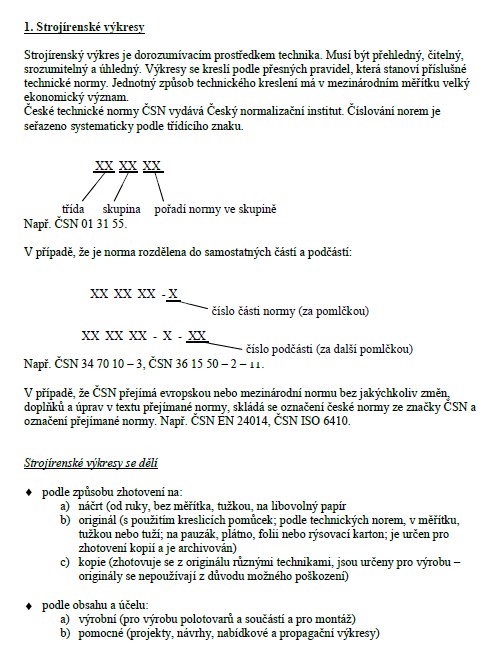

1. Strojírenské výkresy

Strojírenský výkres je dorozumívacím prostředkem technika. Musí být přehledný, čitelný, srozumitelný a úhledný. Výkresy se kreslí podle přesných pravidel, která stanoví příslušné technické normy. Jednotný způsob technického kreslení má v mezinárodním měřítku velký ekonomický význam.
České technické normy ČSN vydává Český normalizační institut. Číslování norem je seřazeno systematicky podle třídícího znaku.

V případě, že ČSN přejímá evropskou nebo mezinárodní normu bez jakýchkoliv změn, doplňků a úprav v textu přejímané normy, skládá se označení české normy ze značky ČSN a označení přejímané normy. Např. ČSN EN 24014, ČSN ISO 6410.

Strojírenské výkresy se dělí
• podle způsobu zhotovení na:
a) náčrt (od ruky, bez měřítka, tužkou, na libovolný papír
b) originál (s použitím kreslicích pomůcek; podle technických norem, v měřítku, tužkou nebo tuží; na pauzák, plátno, folii nebo rýsovací karton; je určen pro zhotovení kopií a je archivován)
c) kopie (zhotovuje se z originálu různými technikami, jsou určeny pro výrobu - originály se nepoužívají z důvodu možného poškození)
• podle obsahu a účelu:
a) výrobní (pro výrobu polotovarů a součástí a pro montáž)
b) pomocné (projekty, návrhy, nabídkové a propagační výkresy)
