Hledej
Zobraz:
Univerzity
Kategorie
Rozšířené vyhledávání
12 663
projektů
Nauka o materiálu - skripta
«»
| Přípona .doc |
Typ skripta |
Stažené 5 x |
| Velikost 0,9 MB |
Jazyk český |
ID projektu 3066 |
| Poslední úprava 09.04.2014 |
Zobrazeno 1 502 x |
Autor: josef.trousil |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
88,8% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Nauka o materiálu
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:91 stran
Předložené skriptum je určeno především posluchačům fakulty dopravní ČVUT Praha, které má seznámit se základními znalostmi o kovech, zejména ocelemi a to z pohledu jejich krystalické struktury, vlastností a tepelného zpracování s ohledem na jejich praktické použití.
Skriptum bylo zpracováno s upřednostněním vizuelního vnímání. Proto je uvedeno co největší množství obrázků, diagramů a nákresů, které by měly co nejnázorněji ozřejmit danou problematiku. To se týká i jevů, které popisují plynulé změny s časem nebo teplotou. Jinak řečeno: co bylo možno ukázat obrázkem, schématem nebo digramem, nebylo příliš rozváděno slovně.
Při veškeré snaze nebylo lehké najít co nejoptimálnější poměr mezi hloubkou a šířkou podávané látky. Kompromisním řešením je podání látky pomocí dvou velikostí písem. Nejdůležitější poznatky jsou napsány tučným a větším písmem, příklady a blíže vysvětlující nebo méně závažné poznatky jsou popisovány písmem menším. Nové pojmy jsou v obou druzích písem otištěny proloženým písmem navíc ještě podtrženým.
Ve skriptech byla dodržena jedna zásada: Pokud to bylo možné, názvy prvků jsou uváděny chemickou značkou a nejsou uváděny slovně. Předpokládá se, že posluchač již má takové znalosti, které mu umožňují prvky poznat a ti, kteří by měli určité potíže s jejich poznáváním, se čtením ve znalostech prvků procvičí. Jinak souhrn všech prvků i jejich chemických značek je předhledně uveden v Mendělejevově periodickém systému na obr.1/6.
Ačkoliv byl rukopis konzultován s odborníky i s posluchači a upravován podle jejich připomínek, nepovažujeme skriptum za nevylepšitelné. Autoři budou vděčni za každý konstruktivní námět na zlepšení tak rozsáhlého oboru, jakým nauka o materiálu je.
Skriptum bylo zpracováno s upřednostněním vizuelního vnímání. Proto je uvedeno co největší množství obrázků, diagramů a nákresů, které by měly co nejnázorněji ozřejmit danou problematiku. To se týká i jevů, které popisují plynulé změny s časem nebo teplotou. Jinak řečeno: co bylo možno ukázat obrázkem, schématem nebo digramem, nebylo příliš rozváděno slovně.
Při veškeré snaze nebylo lehké najít co nejoptimálnější poměr mezi hloubkou a šířkou podávané látky. Kompromisním řešením je podání látky pomocí dvou velikostí písem. Nejdůležitější poznatky jsou napsány tučným a větším písmem, příklady a blíže vysvětlující nebo méně závažné poznatky jsou popisovány písmem menším. Nové pojmy jsou v obou druzích písem otištěny proloženým písmem navíc ještě podtrženým.
Ve skriptech byla dodržena jedna zásada: Pokud to bylo možné, názvy prvků jsou uváděny chemickou značkou a nejsou uváděny slovně. Předpokládá se, že posluchač již má takové znalosti, které mu umožňují prvky poznat a ti, kteří by měli určité potíže s jejich poznáváním, se čtením ve znalostech prvků procvičí. Jinak souhrn všech prvků i jejich chemických značek je předhledně uveden v Mendělejevově periodickém systému na obr.1/6.
Ačkoliv byl rukopis konzultován s odborníky i s posluchači a upravován podle jejich připomínek, nepovažujeme skriptum za nevylepšitelné. Autoři budou vděčni za každý konstruktivní námět na zlepšení tak rozsáhlého oboru, jakým nauka o materiálu je.
Klíčová slova:
materiál
vlastnosti kovů
ocel
kalení
slitiny
opotřebení
Obsah:

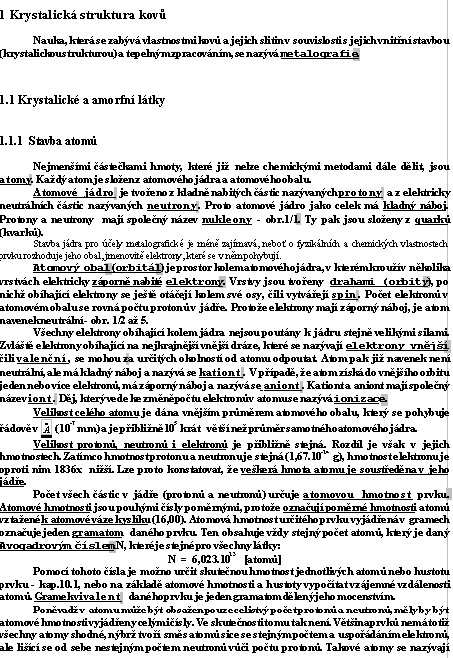

- 1 Krystalická struktura kovů
1.1 Krystalické a amorfní látky
1.2 Indexy bodů, směrů a rovin
1.3 Mřížkové poruchy
2 Základy termodynamiky
2.1 Soustava, složka
2.2 Fáze
2.3 Termodynamická rovnováha
2.4 Krystalizace kovů
2.5 Rovnovážné fázové diagramy
3 Rovnovážné binární diagramy
3.1 Práce s binárními diagramy
3.2 Dokonalá rozpustnost v tuhém stavu
3.3 Částečná rozpustnost v tuhém stavu s eutektickou a eutektoidní reakcí
3.4 Částečná rozpustnost v tuhém stavu s peritektickou a peritektoidní reakcí
3.5 Rovnovážný diagram s intermediární fází
4 Rovnovážný diagram železo - uhlík
4.1 Složky diagramu
4.2 Metastabilní soustava Fe-Fe3C
4.3 Stabilní soustava Fe-C
4.4 Srovnání soustavy Fe-Fe3C a Fe-C
5 Rozpady tuhých roztoků
5.1 Rozpad austenitu
5.2 Rozpad přesyceného tuhého roztoku při změně rozpustnosti
6 Tepelné zpracování ocelí
6.1 Žíhání ocelí
6.2 Kalení a popouštění ocelí
6.3 Chemicko-tepelné zpracování ocelí
6.4 Ochranné atmosféry

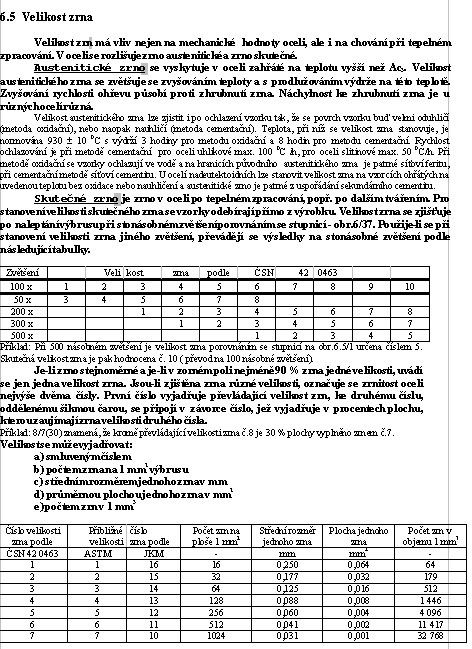

6.5 Velikost zrna
7 Litiny a jejich tepelné zpracování
7.1 Vliv rychlosti ochlazování na vznik litiny
7.2 Bílé litiny
7.3 Grafitické litiny
7.4 Tvrzená litina
7.5 Legované litiny

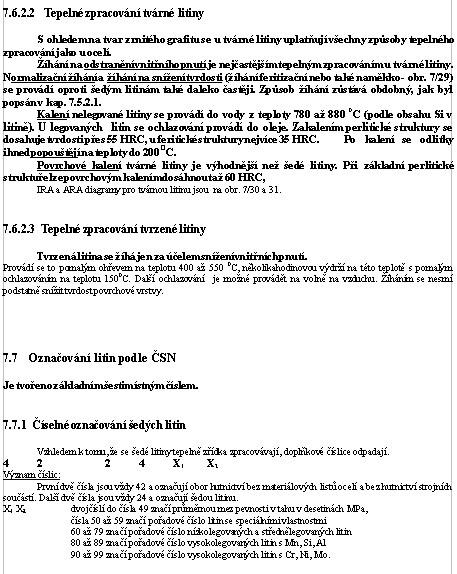

7.6 Tepelné zpracování litin
7.7 Označování litin podle ČSN
8 Zpevňování a odpevňování kovů
8.1 Zpevňování kovů legováním
8.2 Vliv vnějších sil na strukturu kovů
8.3 Odpevňování kovu po plastické deformaci zastudena
8.4 Textura
9 Mechanické vlastnosti kovů
9.1 Statické zkoušky
9.2 Dynamické zkoušky
10 Fyzikální vlastnosti kovů
10.1 Hustota a měrný objem
10.2 Modul pružnosti
10.3 Tepelná roztažnost
10.4 Měrné teplo
10.5 Teplota tavení
10.6 Tepelná vodivost
10.7 Elektrická vodivost a odpor
10.8 Magnetické vlastnosti
11 Chemické vlastnosti kovů (koroze kovů)
11.1 Podstata koroze
11.2 Chemická a elektrochemická koroze
11.3 Druhy koroze
11.4 Ochrana proti korozi
11.5 Vliv prvků na žáropevnost ocelí
12 Technologické vlastnosti
12.1 Vlastnosti plechů a pásů pro tváření zastudena
12.2 Tvařitelnost zastudena
12.3 Slévatelnost
12.4 Svařitelnost
13 Druhy ocelí
13.1 Vliv prvků na vlastnosti ocelí
13.2 Označování ocelí k tváření
13.3 Charakteristika ocelí podle tříd ČSN
13.4 Moderní typy ocelí pro tváření
14 Druhy neželezných kovů
14.1 Lehké kovy a jejich slitiny
14.2 Těžké kovy a jejich slitiny
14.3 Číselné označování neželezných kovů
Přílohy a tabulky
Rejstřík
Literatura
