Nauka o pozemních stavbách
«»
| Přípona |
Typ skripta |
Stažené 1 x |
| Velikost 4,2 MB |
Jazyk český |
ID projektu 7529 |
| Poslední úprava 29.02.2016 |
Zobrazeno 1 405 x |
Autor: nella.grundzova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
88,6% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Technologie staveb
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:157 stran
Úvod
Vážení posluchači,
právě máte v rukou publikaci, která možná u některých z vás vyloudí úsměv na tváři a v hlavě otázku, zda tato publikace patří mezi vysokoškolské učebnice a jestli její obsah odpovídá současnému trendu vzdělávání na vysokých školách, tj. předávání vysokých teoretických znalostí a jejich aplikování v praxi. Mohu vás ujistit, že ano, neboť vám umožní právě tuto aplikaci teoretických znalostí.
Každý projektant, technik, tvůrce atd. musí umět nějakým způsobem své myšlenky a řešení zadání prezentovat, přesvědčit okolí, že právě ten jeho výstup splňuje všechny požadavky kladené na stavební dílo a musí vytvořit zadání pro dodavatele stavby, aby ten byl schopen jeho představy zrealizovat. U stavební činnosti, na rozdíl od jiných oblastí, jde o díla dlouhodobé životnosti, která často přežívají staletí a jsou neustále na očích, na rozdíl např. od automobilového průmyslu, kde změnit model každé 3 roky není problém. Rovněž investice do stavebních děl a opět např. zmiňovaných automobilů jsou řádově zcela odlišné a v případě omylu není možné stavební dílo jednoduše zbourat a postavit znovu. Současně je nutné si uvědomit, že moderní stavební díla jsou osazena různou technologií, křižujících se rozvodů, vedení atd., které je nutné do objektu vměstnat tak, aby nedocházelo ke kolizím a nebyl nijak omezován užitný prostor. V neposlední řadě musí stavební dílo splňovat celou řadu dispozičních, bezpečnostních, požárních, technických a jiných požadavků, které je potřeba vzájemně sladit, aby dílo bylo schopné bezproblémového a hospodárného provozu. To vše je možné pouze pomocí projektové dokumentace - od prvotních studií a náčrtů, kde je řešena základní architektonická a dispoziční koncepce, přes základní dokumentaci pro stavební řízení, kde je prezentováno reálné architektonické, dispoziční a technické provedení stavby a její provozní otázky včetně specializovaných výkresů jednotlivých technických zařízení, kde je řešena jejich prostorová koordinace, až po podrobnou realizační dokumentaci. Tzn. že zákonitosti tvorby projektové dokumentace, základní pravidla zakreslování stavebních objektů a další musí znát nejenom tvůrce a projektant stavebního díla, ale i dodavatel, aby byl schopen podle předložené dokumentace dílo zrealizovat.
Vážení posluchači,
právě máte v rukou publikaci, která možná u některých z vás vyloudí úsměv na tváři a v hlavě otázku, zda tato publikace patří mezi vysokoškolské učebnice a jestli její obsah odpovídá současnému trendu vzdělávání na vysokých školách, tj. předávání vysokých teoretických znalostí a jejich aplikování v praxi. Mohu vás ujistit, že ano, neboť vám umožní právě tuto aplikaci teoretických znalostí.
Každý projektant, technik, tvůrce atd. musí umět nějakým způsobem své myšlenky a řešení zadání prezentovat, přesvědčit okolí, že právě ten jeho výstup splňuje všechny požadavky kladené na stavební dílo a musí vytvořit zadání pro dodavatele stavby, aby ten byl schopen jeho představy zrealizovat. U stavební činnosti, na rozdíl od jiných oblastí, jde o díla dlouhodobé životnosti, která často přežívají staletí a jsou neustále na očích, na rozdíl např. od automobilového průmyslu, kde změnit model každé 3 roky není problém. Rovněž investice do stavebních děl a opět např. zmiňovaných automobilů jsou řádově zcela odlišné a v případě omylu není možné stavební dílo jednoduše zbourat a postavit znovu. Současně je nutné si uvědomit, že moderní stavební díla jsou osazena různou technologií, křižujících se rozvodů, vedení atd., které je nutné do objektu vměstnat tak, aby nedocházelo ke kolizím a nebyl nijak omezován užitný prostor. V neposlední řadě musí stavební dílo splňovat celou řadu dispozičních, bezpečnostních, požárních, technických a jiných požadavků, které je potřeba vzájemně sladit, aby dílo bylo schopné bezproblémového a hospodárného provozu. To vše je možné pouze pomocí projektové dokumentace - od prvotních studií a náčrtů, kde je řešena základní architektonická a dispoziční koncepce, přes základní dokumentaci pro stavební řízení, kde je prezentováno reálné architektonické, dispoziční a technické provedení stavby a její provozní otázky včetně specializovaných výkresů jednotlivých technických zařízení, kde je řešena jejich prostorová koordinace, až po podrobnou realizační dokumentaci. Tzn. že zákonitosti tvorby projektové dokumentace, základní pravidla zakreslování stavebních objektů a další musí znát nejenom tvůrce a projektant stavebního díla, ale i dodavatel, aby byl schopen podle předložené dokumentace dílo zrealizovat.
Klíčová slova:
stavebnictví
písmo
stavební konstrukce
půdorys
řez
konstrukční prvky
podlaží
strop
svislý řez
Obsah:
- OBSAH
1 Úvod -9-

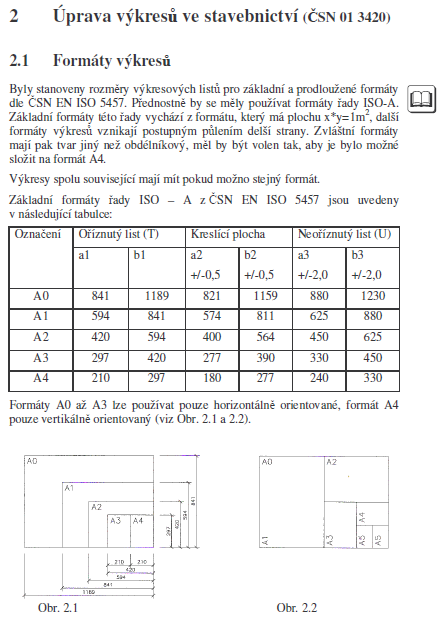

2 Úprava výkresů ve stavebnictví (ČSN 01 3420) -11-
2.1 Formáty výkresů -11-
2.2 Okraje a rámování -12-
2.3 Skládání výkresů -12-
2.4 Popisové pole -13-
3 Čáry ve stavebních výkresech (ČSN ISO 128-23) -15-
3.1 Typy čar -15-
3.2 Tloušťky čar -17-
3.3 Zásady kreslení čar -18-
4 Písmo -19-
4.1 Všeobecně o písmu a popisování -19-
4.2 Definice a rozdělení písma -19-
4.3 Rozměry písma -21-
4.4 Konstrukce písma -21-
4.5 Norma ČSN EN ISO 3098-2: Technická dokumentace - písmo - část 2: latinská abeceda, číslice a značky -22-
5 Výkresy stavebních konstrukcí - půdorys a řez -25-
5.1 Zobrazování objektu a orientace na výkrese -25-
5.2 Měřítka -29-
5.3 Kreslení výkresů v měřítku 1:100. 1:50 -30-
5.4 Kótování (CSN 01 3130, Toman - Techn. kreslení,
5.5 Označování odkazu, stavebních úprav, podlaží a místností -40-
5.6 Kreslení svislých konstrukcí (ČSN 01 3420) -43-
5.7 Úpravy povrchů -44-
5.8 Kreslení oken, dveří, vrat (ČSN 01 3420) -45-
5.9 Kreslení komínových a ventilačních průduchů -53-
5.10 Označování stavebních hmot v řezu (ČSN 01 3406) -54-
5.11 Kreslení zařazovacích předmětů (ČSN 01 3420) -55-
5.12 Kreslení podlah (ČSN 01 3420) -59-
5.13 Zásady kreslení výkresů v měřítku 1:20, 1:5 -61-
6 Základní konstrukční prvky budov -63-
7 Konstrukční systémy stěnové, skeletové -65-
7.1 Systémy stěnové -65-
7.2 Systémy skeletové (sloupové) -67-
8 Výškové osazení objektu a situace -69-
8.1 Polohové osazování objektu -69-
8.2 Orientace budov ke světovým stranám -71-
8.3 Výškové osazování objektu -71-
8.4 Terénní úpravy -77-

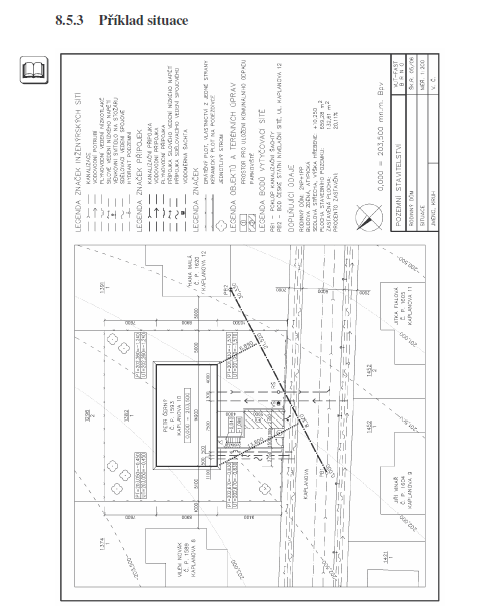

8.5 Stavební situace -80-
9 Půdorys podlaží, svislý řez -87-
9.1 Příklad studie rodinného domu (bez garáže, parkovací stání a garáž umístěny na pozemku) - půdorys, řez, pohled -87-
9.2 Typologické zásady -91-
9.3 Zakreslování půdorysu a řezu-projekt pro realizaci, měř. 1:100,1 :5098
10 Schodiště -105-
10.1 Názvosloví -105-
10.2 Technické požadavky -106-
10.3 Postup při návrhu schodiště -110-
10.4 Zakreslování (ČSN 01 3420) -112-
11 Stropy -119-
11.1 Zakreslení stropu do půdorysu zobrazovaného podlaží podle ČSN 01 3420 -119-
11.2 Výkres stropu nad zobrazovaným podlažím - zakreslovaný podle ČSN 01 3481 - Výkresy betonových konstrukcí nebo podle ČSN EN ISO 4172 - Technické výkresy - Výkresy pozemních staveb - Výkresy sestavy dílců -120-
12 Plošné základy -131-

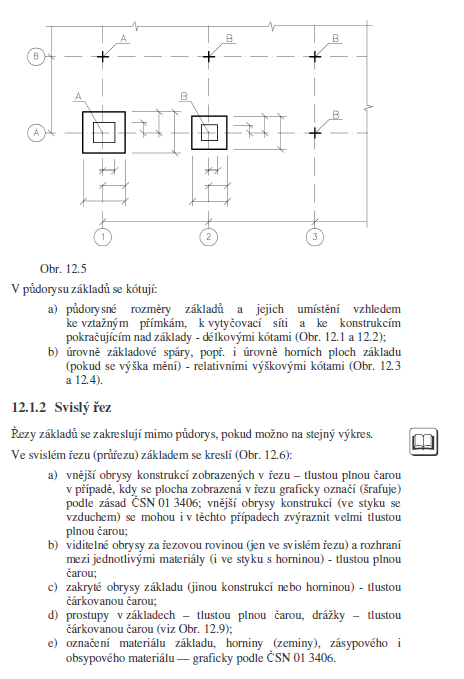

12.1 Kreslení plošných základů-ČSN 01 3420 -131-
12.2 Základové pasy stěnových staveb - konstrukční zásady -136-
12.3 Orientační výpočet základové plochy -136-
12.4 Zakreslování základů v různých výškových úrovních -141-

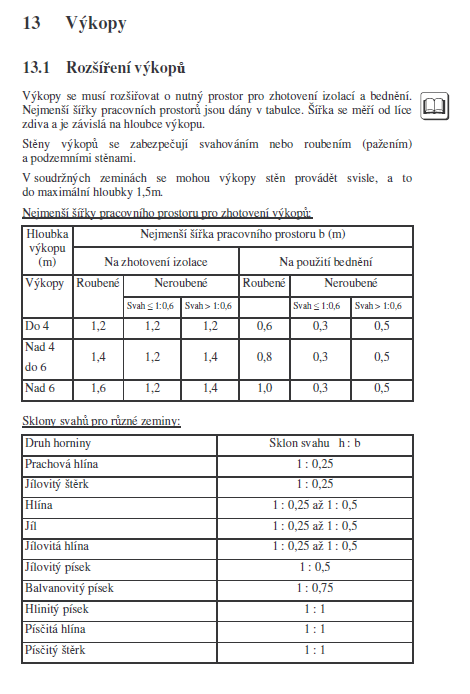

13 Výkopy -147-
13.1 Rozšíření výkopů -147-
13.2 Členění výkopů -148-
13.3 Zakreslování dle ČSN 01 3420 -148-
14 Závěr -155-
14.1 Studijní prameny -155-
