Návrh přírubových spojů horního bloku tlakové nádoby jaderného reaktoru - podklady pro předmět “Semestrální projekt” studijního oboru Stavba jaderně energetických zařízení
«»
| Přípona |
Typ skripta |
Stažené 0 x |
| Velikost 9,6 MB |
Jazyk český |
ID projektu 12981 |
| Poslední úprava 19.11.2018 |
Zobrazeno 853 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Semestrální projekt M
- Studijní obor:-
- Ročník:5. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:112 stran
Cílem semestrálního projektu je předat studentům znalosti a zkušenosti pro samostatnou práci při konstrukčním návrhu především tlakových obálek jaderných i nejaderných zařízení a komponent, a dále při ocenění jejich životnosti a funkčnosti.
Požadavky na studenta jsou následující: Absolvování výuky a aktivní účast na semestrálním projektu. Znalost základních principů navrhování tlakových obálek jaderných i nejaderných zařízení. Vypracovat semestrální práci obsahující návrh zadané komponenty (např. přírubového spoje) a zaměřenou na průkaz jeho pevnosti, životnost a funkčnosti.
Obsahem semestrálního projektuje na základě zadaných technických podmínek
- navrhnout základní rozměry přírubového spoje spolu s použitými materiály,
- vytvořit příslušnou výkresovou dokumentaci,
- provést výpočet sil působících ve šroubech a na těsnění, výpočetně ověřit těsnost navrženého spoje,
- provést kontrolní výpočet (alespoň ve zjednodušené podobě) přírubového spoje s použitím metody konečných prvků.
- vypracovat výpočetní dokumentaci ve formě zprávy.
Zadané technické podmínky:
- návrh základních rozmění, vnitřní síly ve spoji i kontrolní výpočet budou provedeny dle ruské normy PNAE G-7-002-86, resp. dle Normativně technické dokumentace A.S.I., Sekce III, která je většinou jejím doslovným českým překladem,
- zátěžové režimy (tlak a teplota média; upřesnění bude provedeno dle charakteru a umístění přírubového spoje).
- použitými materiály budou materiály užívané v TN reaktoru typu VVER.
Požadavky na studenta jsou následující: Absolvování výuky a aktivní účast na semestrálním projektu. Znalost základních principů navrhování tlakových obálek jaderných i nejaderných zařízení. Vypracovat semestrální práci obsahující návrh zadané komponenty (např. přírubového spoje) a zaměřenou na průkaz jeho pevnosti, životnost a funkčnosti.
Obsahem semestrálního projektuje na základě zadaných technických podmínek
- navrhnout základní rozměry přírubového spoje spolu s použitými materiály,
- vytvořit příslušnou výkresovou dokumentaci,
- provést výpočet sil působících ve šroubech a na těsnění, výpočetně ověřit těsnost navrženého spoje,
- provést kontrolní výpočet (alespoň ve zjednodušené podobě) přírubového spoje s použitím metody konečných prvků.
- vypracovat výpočetní dokumentaci ve formě zprávy.
Zadané technické podmínky:
- návrh základních rozmění, vnitřní síly ve spoji i kontrolní výpočet budou provedeny dle ruské normy PNAE G-7-002-86, resp. dle Normativně technické dokumentace A.S.I., Sekce III, která je většinou jejím doslovným českým překladem,
- zátěžové režimy (tlak a teplota média; upřesnění bude provedeno dle charakteru a umístění přírubového spoje).
- použitými materiály budou materiály užívané v TN reaktoru typu VVER.
Klíčová slova:
teoretické pozadí
napěťová analýza
přírubový spoj
zkušební zatížení
limity normy
pevnost
Obsah:

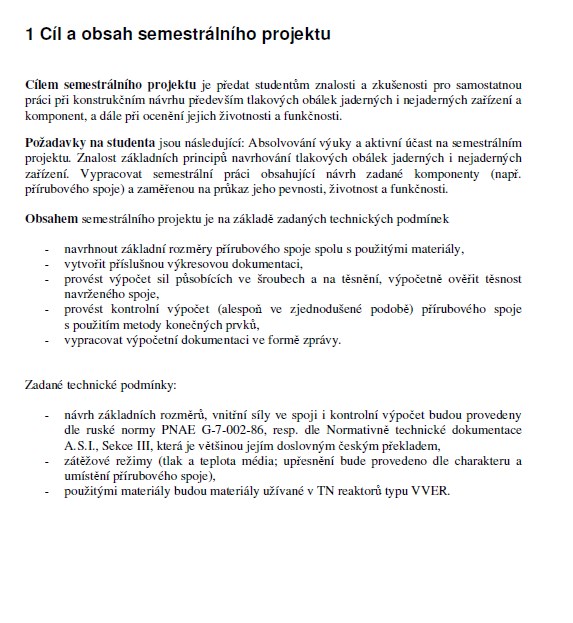

- 1 CÍL A OBSAH SEMESTRÁLNÍHO PROJEKTU 6
2 ÚVOD A TEORETICKÉ POZADÍ 7
2.1 Principy navrhování 7
2.2 Předpisy 10
2.3 Mezní stavy a mechanizmy poškození 12
2.4 Elastická napěťová analýza 27
2.5 Skutečné a fiktivní napětí ve vrubu 33
2.6 Další skutečnosti ovlivňující cyklickou únavu materiálu 42
3 KONSTRUKČNÍ PROVEDENÍ PŘÍRUBOVÝCH SPOJŮ 48
3.1 Typy přírub 48
3.2 Těsnění přírubových spojů 50
3.3 Technické parametry těsnění z expandovaného grafitu 59
4 PŘÍRUBOVÉ SPOJE TLAKOVÝCH NÁDOB REAKTORŮ WER 64

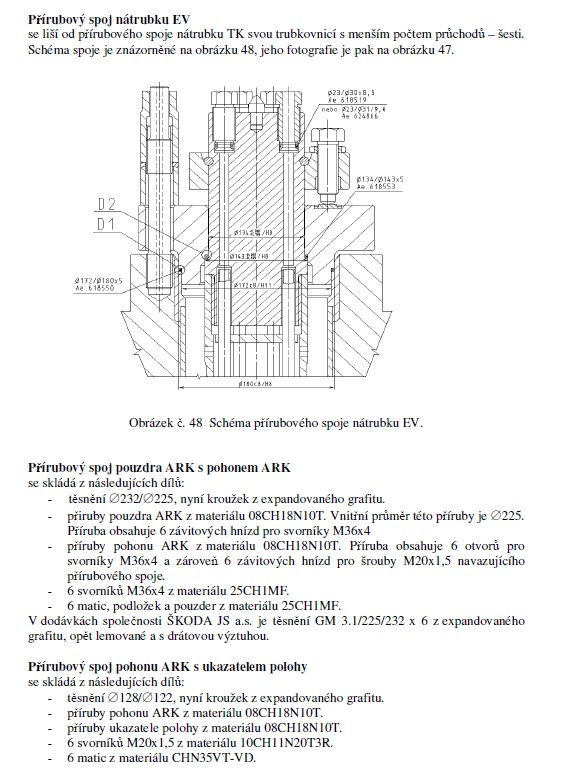

4.1 Přírubové spoje horního bloku TN reaktoru WER 440 64
4.2 Přírubové spoje horního bloku TN reaktoru WER 1000 70
5 VÝPOČTOVÁ, PROVOZNÍ A ZKUŠEBNÍ ZATÍŽENÍ 75
5.1 Výpočtová zatížení 75
5.2 Provozní zatížení 75
5.3 Zkušební zatížení 75
5.4 Zátěžové stavy konstrukčních uzlů horního bloku TN reaktoru VVER 440 76
5.5 Zátěžové stavy konstrukčních uzlů horního bloku TN reaktoru VVER 1000 79
6 ZÁKLADNÍ DIMENZOVÁNÍ A TĚSNOST PŘÍRUBOVÝCH SPOJŮ 80
6.1 Dovolené napětí 80
6.2 Volba těsnění 80
6.3 Určení sil v přírubovém spoji dle PNAE G-7-002-86 81
6.4 Určení základních rozměrů přírubových spojů 89

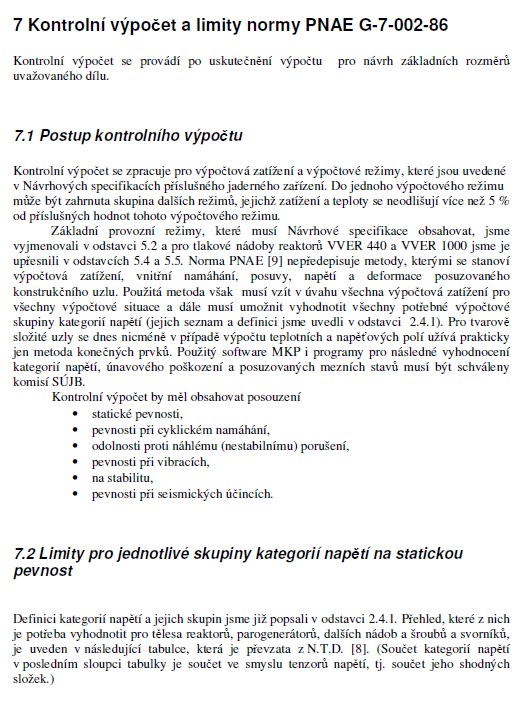

7 KONTROLNÍ VÝPOČET A LIMITY NORMY PNAE G-7-002-86 100
7.1 Postup kontrolního výpočtu 100
7.2 Limity pro jednotlivé skupiny kategorií napětí na statickou pevnost 100
7.3 Výpočtové rovnice životnosti pro oblast nízkocyklové únavy dle PNAE 103
7.4 Kontrolní výpočet odolnosti proti náhlému porušení 103
7.5 Pevnost při vibracích 103
7.6 Kontrolní výpočet na stabilitu 103
7.7 Kontrolní výpočet pevnosti při seismických účincích 103
LITERATURA 104
PŘÍLOHA I 105
PŘÍLOHÁ II 107
PŘÍLOHA III 108
REJSTŘÍK 111
