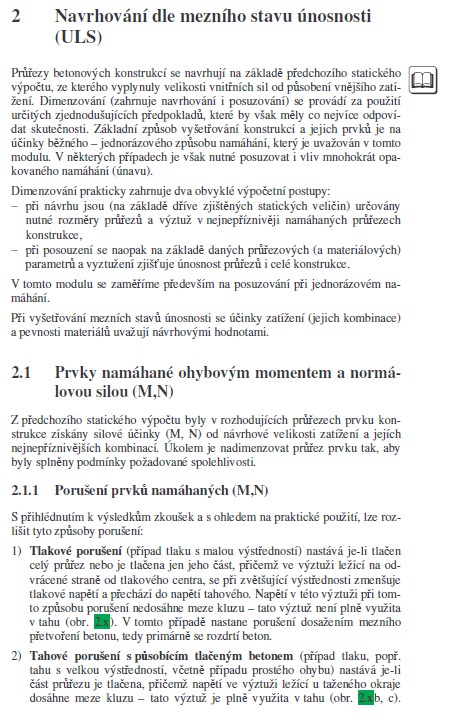

2 Navrhování dle mezního stavu únosnosti (ULS)
Průřezy betonových konstrukcí se navrhují na základě předchozího statického výpočtu, ze kterého vyplynuly velikosti vnitřních sil od působení vnějšího zatížení. Dimenzování (zahrnuje navrhování i posuzováni") se provádí za použití určitých zjednodušujících předpokladů, které by však měly co nejvíce odpovídat skutečnosti. Základní způsob vyšetřování konstrukcí a jejich prvků je na účinky běžného-jednorázového způsobu namáhání, který je uvažován v tomto modulu. V některých případech je však nutné posuzovat i vliv mnohokrát opakovaného namáhání (únavu).
Dimenzování prakticky zahrnuje dva obvyklé výpočetní postupy:
- při návrhu jsou (na základě dříve zjištěných statických veličin) určovány nutné rozměry průřezů a výztuž v nejnepříznivěji namáhaných průřezech konstrukce,
- při posouzení se naopak na základě daných průřezových (a materiálových) parametrů a vyztužení zjišťuje únosnost průřezů i celé konstrukce.
V tomto modulu se zaměříme především na posuzování při jednorázovém namáhání.
Píi vyšetřování mezních stavů únosnosti se účinky zatížení <Jejioh kombinace) a pevnosti materiálů uvažují návrhovými hodnotami.
2.1 Prvky namáhané ohybovým momentem a normálovou silou (M,N)
Z předchozího statického výpočtu byly v rozhodujících průřezech prvku konstrukce získány silové účinky (M, N) od návrhové velikosti zatížení a jejích nejnepříznivějších kombinací. Úkolem je nadimenzovat průřez prvku tak, aby byly splněny podmínky požadované spolehlivosti.
2.1.1 Porušení prvků namáhaných (M,N)
S přihlédnutím k výsledkům zkoušek a s ohledem na praktické použití, lze rozlišit tyto způsoby porušení:
1) Tlakové porušení (případ tlaku s malou výstředností) nastává je-li tlačen celý průřez nebo je tlačena jen jeho část, přičemž ve výztuži ležící na odvrácené straně od tlakového centra, se při zvětšující výstřednosti zmenšuje tlakové napětí a přechází do napětí tahového. Napětí v této výztuži při tomto způsobu porušení nedosáhne meze kluzu - tato výztuž není plně využita v tahu (obr. | |). V tomto případě nastane porušení dosažením mezního přetvoření betonu, tedy primárně se rozdrtí beton.
2) Tahové porušení s působícím tlačeným betonem (případ tlaku, popř. tahu s velkou výstředností, včetně případu prostého ohybu) nastává je-li část průřezu je tlačena, přičemž napětí ve výztuži ležící u taženého okraje dosáhne meze kluzu - tato výztuž je plně využita v tahu (obr. | |b, c).
Průřezy betonových konstrukcí se navrhují na základě předchozího statického výpočtu, ze kterého vyplynuly velikosti vnitřních sil od působení vnějšího zatížení. Dimenzování (zahrnuje navrhování i posuzováni") se provádí za použití určitých zjednodušujících předpokladů, které by však měly co nejvíce odpovídat skutečnosti. Základní způsob vyšetřování konstrukcí a jejich prvků je na účinky běžného-jednorázového způsobu namáhání, který je uvažován v tomto modulu. V některých případech je však nutné posuzovat i vliv mnohokrát opakovaného namáhání (únavu).
Dimenzování prakticky zahrnuje dva obvyklé výpočetní postupy:
- při návrhu jsou (na základě dříve zjištěných statických veličin) určovány nutné rozměry průřezů a výztuž v nejnepříznivěji namáhaných průřezech konstrukce,
- při posouzení se naopak na základě daných průřezových (a materiálových) parametrů a vyztužení zjišťuje únosnost průřezů i celé konstrukce.
V tomto modulu se zaměříme především na posuzování při jednorázovém namáhání.
Píi vyšetřování mezních stavů únosnosti se účinky zatížení <Jejioh kombinace) a pevnosti materiálů uvažují návrhovými hodnotami.
2.1 Prvky namáhané ohybovým momentem a normálovou silou (M,N)
Z předchozího statického výpočtu byly v rozhodujících průřezech prvku konstrukce získány silové účinky (M, N) od návrhové velikosti zatížení a jejích nejnepříznivějších kombinací. Úkolem je nadimenzovat průřez prvku tak, aby byly splněny podmínky požadované spolehlivosti.
2.1.1 Porušení prvků namáhaných (M,N)
S přihlédnutím k výsledkům zkoušek a s ohledem na praktické použití, lze rozlišit tyto způsoby porušení:
1) Tlakové porušení (případ tlaku s malou výstředností) nastává je-li tlačen celý průřez nebo je tlačena jen jeho část, přičemž ve výztuži ležící na odvrácené straně od tlakového centra, se při zvětšující výstřednosti zmenšuje tlakové napětí a přechází do napětí tahového. Napětí v této výztuži při tomto způsobu porušení nedosáhne meze kluzu - tato výztuž není plně využita v tahu (obr. | |). V tomto případě nastane porušení dosažením mezního přetvoření betonu, tedy primárně se rozdrtí beton.
2) Tahové porušení s působícím tlačeným betonem (případ tlaku, popř. tahu s velkou výstředností, včetně případu prostého ohybu) nastává je-li část průřezu je tlačena, přičemž napětí ve výztuži ležící u taženého okraje dosáhne meze kluzu - tato výztuž je plně využita v tahu (obr. | |b, c).
