Prvky betonových konstrukcí - výukové texty, příklady a pomůcky
«»
| Přípona |
Typ skripta |
Stažené 1 x |
| Velikost 2,8 MB |
Jazyk český |
ID projektu 7955 |
| Poslední úprava 02.05.2016 |
Zobrazeno 1 998 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Prvky betonových konstrukcí
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:133 stran

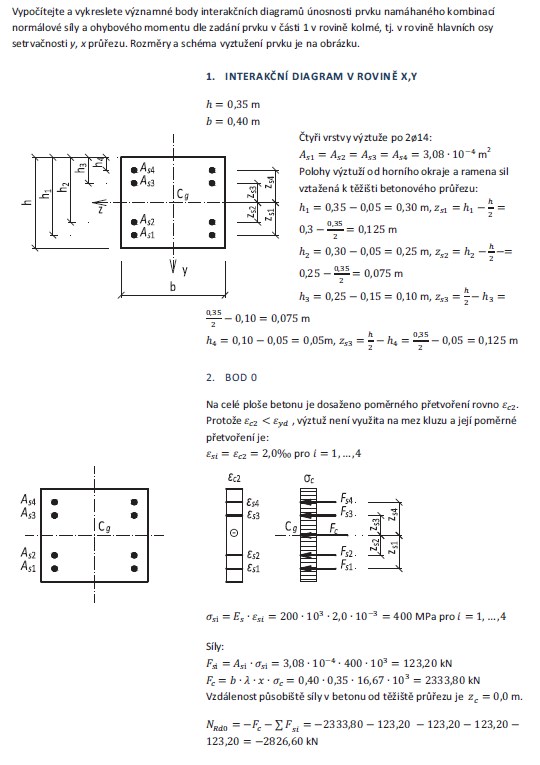

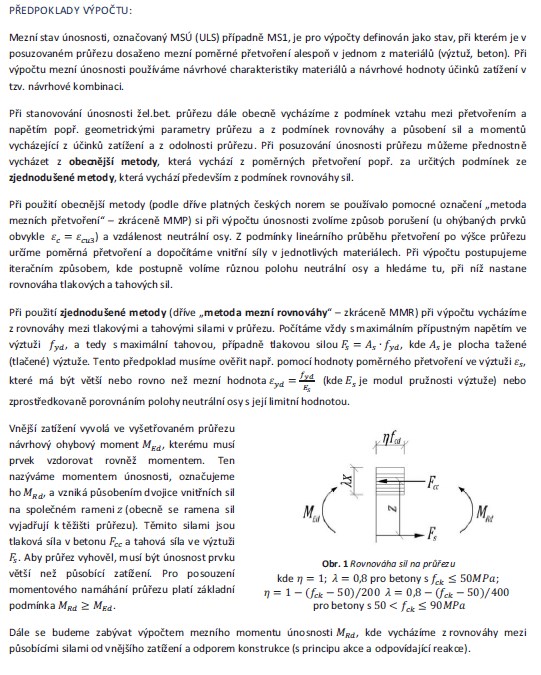

PŘEDPOKLADY VÝPOČTU:
Mezní stav únosnosti, označovaný MSÚ (ULS) případně MSI, je pro výpočty definován jako stav, pří kterém je v posuzovaném průřezu dosaženo mezní poměrné přetvoření alespoň v jednom z materiálů (výztuž, beton). Při výpočtu mezní únosnosti používáme návrhové charakteristiky materiálů a návrhové hodnoty účinků zatížení v tzv. návrhové kombinaci.
Při stanovování únosnosti žel.bet. průřezu dále obecně vycházíme z podmínek vztahu mezi přetvořením a napětím popř. geometrickými parametry průřezu a z podmínek rovnováhy a působení sil a momentů vycházející z účinků zatížení a z odolnosti průřezu. Při posuzování únosnosti průřezu můžeme přednostně vycházet z obecnější metody, která vychází z poměrných přetvoření popř. za určitých podmínek ze zjednodušené metody, která vychází především z podmínek rovnováhy sil.
Při použití obecnější metody (podle dříve platných českých norem se používalo pomocné označení „metoda mezních přetvoření" - zkráceně MMP) si při výpočtu únosnosti zvolíme způsob porušení {u ohýbaných prvků obvykle £c = £^3) a vzdálenost neutrální osy. Z podmínky lineárního průběhu přetvoření po výšce průřezu určíme poměrná přetvoření a dopočítáme vnitřní síly v jednotlivých materiálech. Při výpočtu postupujeme íteračním způsobem, kde postupné volíme různou polohu neutrální osy a hledáme tu, pri niž nastane rovnováha tlakových a tahových sil.
Mezní stav únosnosti, označovaný MSÚ (ULS) případně MSI, je pro výpočty definován jako stav, pří kterém je v posuzovaném průřezu dosaženo mezní poměrné přetvoření alespoň v jednom z materiálů (výztuž, beton). Při výpočtu mezní únosnosti používáme návrhové charakteristiky materiálů a návrhové hodnoty účinků zatížení v tzv. návrhové kombinaci.
Při stanovování únosnosti žel.bet. průřezu dále obecně vycházíme z podmínek vztahu mezi přetvořením a napětím popř. geometrickými parametry průřezu a z podmínek rovnováhy a působení sil a momentů vycházející z účinků zatížení a z odolnosti průřezu. Při posuzování únosnosti průřezu můžeme přednostně vycházet z obecnější metody, která vychází z poměrných přetvoření popř. za určitých podmínek ze zjednodušené metody, která vychází především z podmínek rovnováhy sil.
Při použití obecnější metody (podle dříve platných českých norem se používalo pomocné označení „metoda mezních přetvoření" - zkráceně MMP) si při výpočtu únosnosti zvolíme způsob porušení {u ohýbaných prvků obvykle £c = £^3) a vzdálenost neutrální osy. Z podmínky lineárního průběhu přetvoření po výšce průřezu určíme poměrná přetvoření a dopočítáme vnitřní síly v jednotlivých materiálech. Při výpočtu postupujeme íteračním způsobem, kde postupné volíme různou polohu neutrální osy a hledáme tu, pri niž nastane rovnováha tlakových a tahových sil.
Klíčová slova:
betonové konstrukce
výukové texty
příklady
objem
plošné tíhy
beton
betonářská ocel
Obsah:
- Obsah -2-
Úvod -4-
Výukové texty
Výukový text 1 Výpočet únosnosti žel. bet. průřezu namáhaného ohybovým momentem -5-
Výukový text 2 Návrh jednostranně vyztuženého obdélníkového průřezu -7-
Výukový text 3 Posouzení jednostranně vyztuženého obdélníkového průřezu -9-
Výukový text 4 Posouzení oboustranně vyztuženého obdélníkového průřezu -11-
výukový text 5 Posouzení obecného průřezu -12-
Výukový text 6...Posouzení ohybové únosnosti T-průřezu -13-
Výukový text 7 Smykové namáhání -14-
Výukový text 8 Návrh smykové výztuže -15-
Výukový text 9 Podélný smyk -17-
Výukový text 10 Rozdělení materiálu -20-
Výukový text 11 Výpočet únosnosti žb průřezu namáhaného ohybovým momentem a normálovou silou -23-
Příklady
Příklad 1 Deska působící v jednom směru -29-
Příklad 2 Oboustranně vyztužený obdélníkový průřez -36-
Příklad 3 Obecný průřez oboustranně vyztužený -41-
Příklad 4 Oboustranně vyztužený obecný průřez -44-
Příklad 5 Trám (T průřez) -48-
Příklad 6 Tlačený prvek-Část 1 -62-
Příklad 6 Tlačený prvek-Část 2 -69-
Příklad 6 Tlačený prvek-Část 3 -74-
Příklad 6 Tlačený prvek-Část 4 -86-
Pomůcky
Pomůcka 1 Objemové a plošné tíhy -90-
1) Objemové tíhy vybraných materiálů -90-
2) Plošné tíhy vybraných prvků -91-
Pomůcka 2 Užitná zatížení -92-
1) Užitné kategorie zatěžovaných ploch pozemních staveb a jejich charakteristika -92-
2) Charakteristické hodnoty užitného zatížení -93-
3) Přídavné zatížení za přemístitelné příčky -93-
Pomůcka 3 Kombinace zatížení -94-
1) Kombinace pro mezní stavy únosnosti -94-
2) Kombinace pro mezní stavy použitelnosti -94-
Pomůcka 4 Beton-základní charakteristiky -95-
1) Pevnostní třídy betonu -95-
2) Pracovní diagramy betonu -96-
Pomůcka 5 Betonářská výztuž - základní charakteristiky -97-
1) Požadované vlastnosti betonářské výztuže (podle EN 1992-1-1) -97-
2) Charakteristiky betonářské výztuže (podle EN 10080 a ČSN 42 0139) -97-
3) Pracovní diagramy betonářských ocelí -98-
4) Příklady svařovaných mřížovin (příhradovin) -98-
5) Průřezové plochy betonářské výztuže -99-
Pomůcka 6 Spolehlivost konstrukcí -101-
1) Návrhová životnost (dle NA ČR) -101-
2) Diferenciace spolehlivosti -101-
3) Dílčí součinitelé spolehlivosti pro vlastnosti materiálu -101-
Pomůcka 7 Dílčí součinitelé spolehlivosti -102-
1) Dílčí součinitelé spolehlivosti pro zatížení pozemních staveb -102-
2) Doporučené hodnoty součinitelů kombinace -102-
Pomůcka 8 Stupně vlivu prostředí (podle ČSN EN 206) -103-
1) Charakteristika stupňů vlivu prostředí -103-
2) Indikativní pevnostní třídy betonu (dle NA ČR) -104-
Pomůcka 9 Betonová krycí vrstva -105-
1) Stanovení tloušťky betonové krycí vrstvy -105-
2) Doporučené tloušťky betonové krycí vrstvy u nerovných povrchů -106-
3) Doporučené hodnoty zvětšení tloušťky minimální krycí vrstvy při možném obrusu -106-
4) Zajištění polohy výztuže v konstrukčních prvcích (NA ČR) -107-
Pomůcka 10 Předběžná volba rozměrů žel.bet. prvků pozemních staveb -108-
1) Desky -108-
2) Nosníky -108-
3) Sloupy -108-
Pomůcka 11 Charakteristika a idealizace prvků -109-
1) Vymezení vybraných prvků -109-
2) Spolupůsobící Šířka desky pro deskové trámy -109-
3) Účinné rozpětí trámů a desek -109-
Pomůcka 12 Stanovení a úprava statických veličin -110-
1) Stanovení statických veličin od zatížení -110-
2) Redistribuce statických veličin v mezním stavu únosnosti -110-
3) Zásady výpočtu redistribuce sil a momentů pro spojité nosníkové desky zatížené rovnoměrným -111-
Pomůcka 13 Konstrukční zásady pro vyztužování železobetonových prvků -114-
Pomůcka 14 Kotvení a stykování výztuže -116-
Výkresy -121-
Značky -123-
Terminologie -126-
Normy (citované a související) -132-
