Skripta ku předmětu Účastnická koncová zařízení

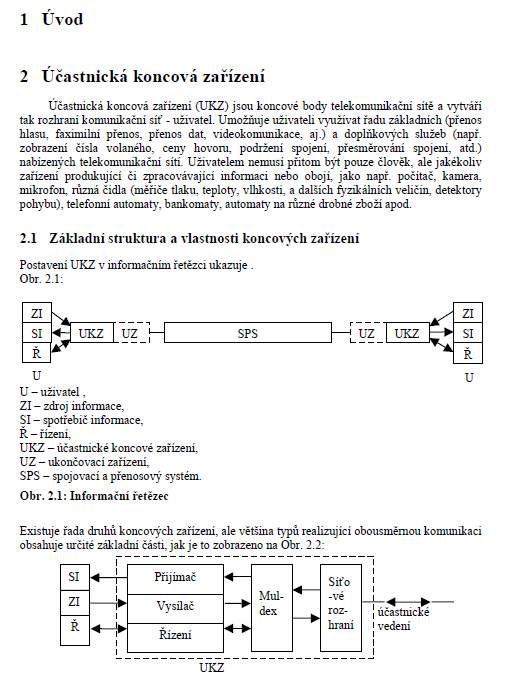

1 Úvod

2 Účastnická koncová zařízení
Účastnická koncová zařízení (UKZ) jsou koncové body telekomunikační sítě a vytváří tak rozhraní komunikační síť - uživatel. Umožňuje uživateli využívat řadu základních (přenos hlasu, faximilní přenos, přenos dat, videokomunikace, aj.) a doplňkových služeb (např. zobrazení čísla volaného, ceny hovoru, podržení spojení, přesměrování spojení, atd.) nabízených telekomunikační sítí. Uživatelem nemusí přitom být pouze člověk, ale jakékoliv zařízení produkující či zpracovávající informaci nebo obojí, jako např. počítač, kamera, mikrofon, různá čidla (měřiče tlaku, teploty, vlhkosti, a dalších fyzikálních veličin, detektory pohybu), telefonní automaty, bankomaty, automaty na různé drobné zboží apod.

Síťové rozhraní - impedančně a signálově přizpůsobuje koncové zařízení účastnickému vedení a případně provádí sdružování a rozdělovaní vstupního a výstupního toku (pro 2-drátové připojení). V příchozím směru provádí potlačení přítomnosti rušivých signálů a korekci užitečného signálu pomocí ekvalizéru linky. Zajišťuje synchronizaci. V případě komunikace v přeneseném pásmu je součástí i modem nebo optoelektrický převodník. Dále může zajišťovat ochranu zařízení před impulzním přepětím a nadproudem. Oddělení a úprava napájecího napětí je také součástí tohoto bloku.
Muldex - v odchozím směru zajišťuje slučování a v příchozím oddělování řídicí a uživatelské informace, přidává synchronizační informaci a vytváří základní datovou jednotku (rámec) na úrovni fyzické vrstvy.
Vysílač - zajišťuje převod informace ze zdroje do vhodné podoby pro zpracování a přenos. Realizuje případný převod neelektrické veličiny na elektrickou, kódování, případně i šifrování a zabezpečení uživatelské informace.
Přijímač - provádí opačné funkce než vysílač, tj. rozpoznání chyb, dešifrování a dekódování a převádí jej do podoby vhodné pro další zpracování spotřebičem informace.
Řízení - zajišťuje oboustrannou signalizaci, jednak s místním spojovým uzlem pro řízení budování spojení, dále s protějším UKZ pro nastavení parametrů komunikace a pak i s uživatelem za účelem příjmu řídicích signálů, např. volby a předávání základních řídicích značek = příchod volání, ukončení spojení a kontrolních signálů o stavu spojení
