Technologie I Laboratorní cvičení - Studijní opory pro magisterskou formu studia

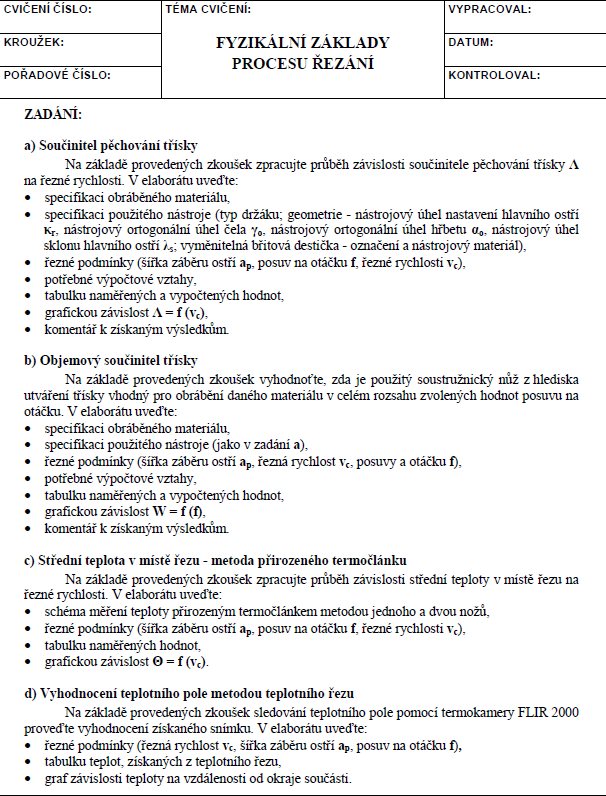

ZADÁNÍ:
a) Součinitel pěchování třísky
Na základě provedených zkoušek zpracujte průběh závislosti součinitele pěchování třísky Λ na řezné rychlosti. V elaborátu uveďte:
• specifikaci obráběného materiálu,
• specifikaci použitého nástroje (typ držáku; geometrie - nástrojový úhel nastavení hlavního ostří κr, nástrojový ortogonální úhel čela γo, nástrojový ortogonální úhel hřbetu αo, nástrojový úhel sklonu hlavního ostří λs; vyměnitelná břitová destička - označení a nástrojový materiál),
• řezné podmínky (šířka záběru ostří ap, posuv na otáčku f, řezné rychlosti vc),
• potřebné výpočtové vztahy,
• tabulku naměřených a vypočtených hodnot,
• grafickou závislost Λ = f (vc),
• komentář k získaným výsledkům.
b) Objemový součinitel třísky
Na základě provedených zkoušek vyhodnoťte, zda je použitý soustružnický nůž z hlediska utváření třísky vhodný pro obrábění daného materiálu v celém rozsahu zvolených hodnot posuvu na otáčku. V elaborátu uveďte:
• specifikaci obráběného materiálu,
• specifikaci použitého nástroje (jako v zadání a),
• řezné podmínky (šířka záběru ostří ap, řezná rychlost vc, posuvy a otáčku f),
• potřebné výpočtové vztahy,
• tabulku naměřených a vypočtených hodnot,
• grafickou závislost W = f (f),
• komentář k získaným výsledkům.
c) Střední teplota v místě řezu - metoda přirozeného termočlánku
Na základě provedených zkoušek zpracujte průběh závislosti střední teploty v místě řezu na řezné rychlosti. V elaborátu uveďte:
• schéma měření teploty přirozeným termočlánkem metodou jednoho a dvou nožů,
• řezné podmínky (šířka záběru ostří ap, posuv na otáčku f, řezné rychlosti vc),
• tabulku naměřených hodnot,
• grafickou závislost Θ = f (vc).
