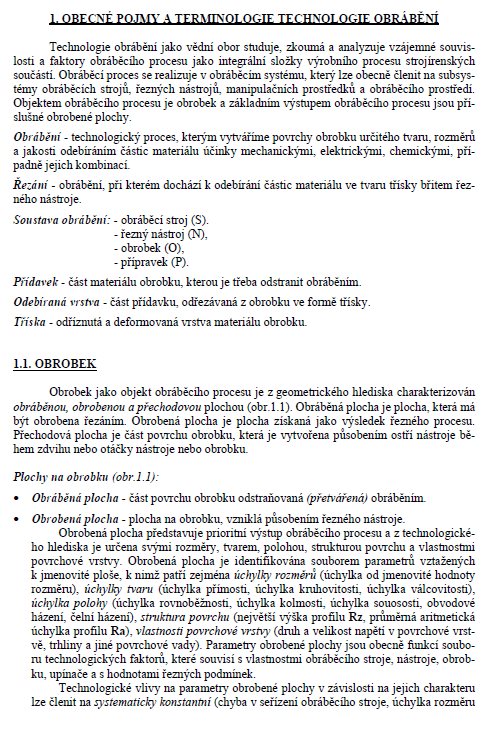

1. OBECNÉ POJMY A TERMINOLOGIE TECHNOLOGIE OBRÁBĚNÍ
Technologie obrábění jako vědní obor studuje, zkoumá a analyzuje vzájemné souvis-losti a faktory obráběcího procesu jako integrální složky výrobního procesu strojírenských součástí. Obráběcí proces se realizuje v obráběcím systému, který lze obecně členit na subsys-témy obráběcích strojů, řezných nástrojů, manipulačních prostředků a obráběcího prostředí. Objektem obráběcího procesu je obrobek a základním výstupem obráběcího procesu jsou pří-slušné obrobené plochy.
Obrábění - technologický proces, kterým vytváříme povrchy obrobku určitého tvaru, rozměrů a jakosti odebíráním částic materiálu účinky mechanickými, elektrickými, chemickými, pří-padně jejich kombinací.
Řezání - obrábění, při kterém dochází k odebírání částic materiálu ve tvaru třísky břitem řez-ného nástroje.
Soustava obrábění: - obráběcí stroj (S).
- řezný nástroj (N),
- obrobek (O),
- přípravek (P).
Přídavek - část materiálu obrobku, kterou je třeba odstranit obráběním.
Odebíraná vrstva - část přídavku, odřezávaná z obrobku ve formě třísky.
Tříska - odříznutá a deformovaná vrstva materiálu obrobku.
1.1. OBROBEK
Obrobek jako objekt obráběcího procesu je z geometrického hlediska charakterizován obráběnou, obrobenou a přechodovou plochou (obr.1.1). Obráběná plocha je plocha, která má být obrobena řezáním. Obrobená plocha je plocha získaná jako výsledek řezného procesu. Přechodová plocha je část povrchu obrobku, která je vytvořena působením ostří nástroje bě-hem zdvihu nebo otáčky nástroje nebo obrobku.
Plochy na obrobku (obr.1.1):
• Obráběná plocha - část povrchu obrobku odstraňovaná (přetvářená) obráběním.
• Obrobená plocha - plocha na obrobku, vzniklá působením řezného nástroje.
Obrobená plocha představuje prioritní výstup obráběcího procesu a z technologické-ho hlediska je určena svými rozměry, tvarem, polohou, strukturou povrchu a vlastnostmi povrchové vrstvy. Obrobená plocha je identifikována souborem parametrů vztažených k jmenovité ploše, k nimž patří zejména úchylky rozměrů (úchylka od jmenovité hodnoty rozměru), úchylky tvaru (úchylka přímosti, úchylka kruhovitosti, úchylka válcovitosti), úchylka polohy (úchylka rovnoběžnosti, úchylka kolmosti, úchylka souososti, obvodové házení, čelní házení), struktura povrchu (největší výška profilu Rz, průměrná aritmetická úchylka profilu Ra), vlastnosti povrchové vrstvy (druh a velikost napětí v povrchové vrst-vě, trhliny a jiné povrchové vady). Parametry obrobené plochy jsou obecně funkcí soubo-ru technologických faktorů, které souvisí s vlastnostmi obráběcího stroje, nástroje, obrob-ku, upínače a s hodnotami řezných podmínek.
Technologie obrábění jako vědní obor studuje, zkoumá a analyzuje vzájemné souvis-losti a faktory obráběcího procesu jako integrální složky výrobního procesu strojírenských součástí. Obráběcí proces se realizuje v obráběcím systému, který lze obecně členit na subsys-témy obráběcích strojů, řezných nástrojů, manipulačních prostředků a obráběcího prostředí. Objektem obráběcího procesu je obrobek a základním výstupem obráběcího procesu jsou pří-slušné obrobené plochy.
Obrábění - technologický proces, kterým vytváříme povrchy obrobku určitého tvaru, rozměrů a jakosti odebíráním částic materiálu účinky mechanickými, elektrickými, chemickými, pří-padně jejich kombinací.
Řezání - obrábění, při kterém dochází k odebírání částic materiálu ve tvaru třísky břitem řez-ného nástroje.
Soustava obrábění: - obráběcí stroj (S).
- řezný nástroj (N),
- obrobek (O),
- přípravek (P).
Přídavek - část materiálu obrobku, kterou je třeba odstranit obráběním.
Odebíraná vrstva - část přídavku, odřezávaná z obrobku ve formě třísky.
Tříska - odříznutá a deformovaná vrstva materiálu obrobku.
1.1. OBROBEK
Obrobek jako objekt obráběcího procesu je z geometrického hlediska charakterizován obráběnou, obrobenou a přechodovou plochou (obr.1.1). Obráběná plocha je plocha, která má být obrobena řezáním. Obrobená plocha je plocha získaná jako výsledek řezného procesu. Přechodová plocha je část povrchu obrobku, která je vytvořena působením ostří nástroje bě-hem zdvihu nebo otáčky nástroje nebo obrobku.
Plochy na obrobku (obr.1.1):
• Obráběná plocha - část povrchu obrobku odstraňovaná (přetvářená) obráběním.
• Obrobená plocha - plocha na obrobku, vzniklá působením řezného nástroje.
Obrobená plocha představuje prioritní výstup obráběcího procesu a z technologické-ho hlediska je určena svými rozměry, tvarem, polohou, strukturou povrchu a vlastnostmi povrchové vrstvy. Obrobená plocha je identifikována souborem parametrů vztažených k jmenovité ploše, k nimž patří zejména úchylky rozměrů (úchylka od jmenovité hodnoty rozměru), úchylky tvaru (úchylka přímosti, úchylka kruhovitosti, úchylka válcovitosti), úchylka polohy (úchylka rovnoběžnosti, úchylka kolmosti, úchylka souososti, obvodové házení, čelní házení), struktura povrchu (největší výška profilu Rz, průměrná aritmetická úchylka profilu Ra), vlastnosti povrchové vrstvy (druh a velikost napětí v povrchové vrst-vě, trhliny a jiné povrchové vady). Parametry obrobené plochy jsou obecně funkcí soubo-ru technologických faktorů, které souvisí s vlastnostmi obráběcího stroje, nástroje, obrob-ku, upínače a s hodnotami řezných podmínek.
