Teoretická elektrotechnika II
Popis:

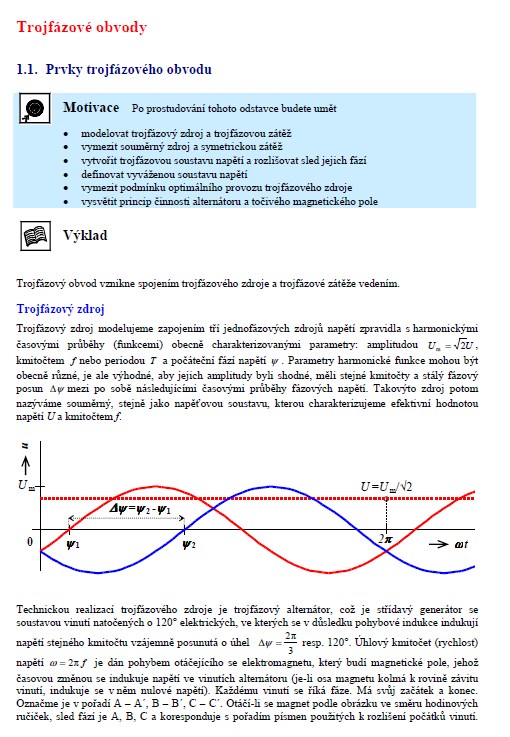

Trojfázové obvody
1.1. Prvky trojfázového obvodu
Motivace Po prostudování tohoto odstavce budete umět
· modelovat trojfázový zdroj a trojfázovou zátěž
· vymezit souměrný zdroj a symetrickou zátěž
· vytvořit trojfázovou soustavu napětí a rozlišovat sled jejich fází
· definovat vyváženou soustavu napětí
· vymezit podmínku optimálního provozu trojfázového zdroje
· vysvětit princip činnosti alternátoru a točivého magnetického pole
Výklad
Trojfázový obvod vznikne spojením trojfázového zdroje a trojfázové zátěže vedením.
Trojfázový zdroj
Trojfázový zdroj modelujeme zapojením tří jednofázových zdrojů napětí zpravidla s harmonickými časovými průběhy (funkcemi) obecně charakterizovanými parametry: amplitudou U 2U m = , kmitočtem f nebo periodou T a počáteční fází napětí y . Parametry harmonické funkce mohou být obecně různé, je ale výhodné, aby jejich amplitudy byli shodné, měli stejné kmitočty a stálý fázový posun Dy mezi po sobě následujícími časovými průběhy fázových napětí. Takovýto zdroj potom nazýváme souměrný, stejně jako napěťovou soustavu, kterou charakterizujeme efektivní hodnotou napětí U a kmitočtem f.
Klíčová slova:
elektrotechnika
matematika
dvojbrana
přechodné jevy
pracovní bod
zpětná vazna
homogenní vedení
Obsah:
- Pokyny ke studiu 5
1. Trojfázové obvody 11
1.1. Prvky trojfázového obvodu 11
1.2. Zapojení zdrojů 16
1.3. Zapojení zátěže 27
1.4. Analýza trojfázových obvodů 31
2. Přechodné jevy 37
2.1. Analýza přechodných dějů 37
2.2. Řešení obvodů 1. řádu 42
2.3. Řešení obvodů 2. řádu 62
3. Dvojbrany 82
3.1. Základní úvahy a terminologie 82
3.2. Matematické a obvodové modely dvojbranů 85
3.3. Vzájemné vztahy mezi charakteristikami dvojbranů 101
3.4. Řazení dvojbranů 107
3.5. Vybrané dvojbrany 112
4. Obvody s proměnnými parametry. Fázorové čáry, amplitudové a fázové
charakteristiky, Bodeho metoda 121
4.1. Fázorové čáry, amplitudové a fázové charakteristiky 121
4.2. Hodografy jednoduchých obvodů s proměnným parametrem 123
4.3. Kmitočtové charakteristiky 139

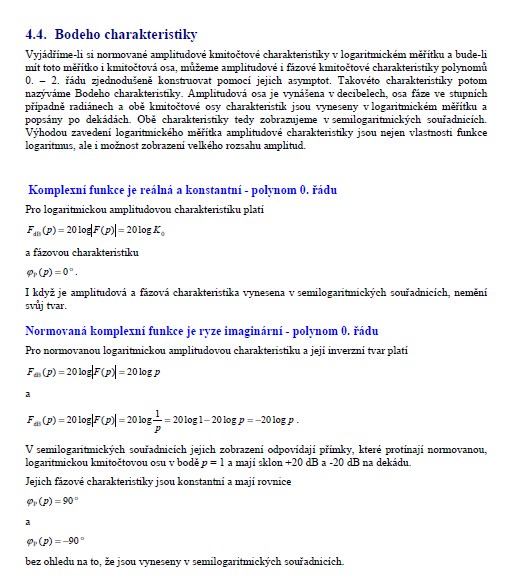

4.4. Bodeho charakteristiky 149
5. Nastavení pracovního bodu nelineárního dvojbranu 163
5.1. Bipolární tranzistor jako dvojbran 163
5.2. Tranzistor jako zesilovač 171
6. Zpětná vazba a její využití 182
6.1. Základní zapojení obvodů se zpětnou vazbou 182
6.2. Operační zesilovač 188
6.3. Vliv zpětné vazby na vlastnosti zesilovače 199

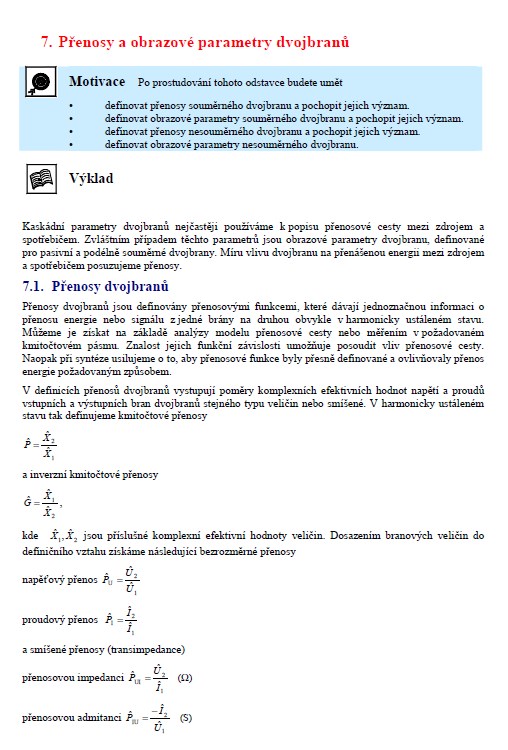

7. Přenosy a obrazové parametry dvojbranů 213
7.1. Přenosy dvojbranů 213
7.2. Obrazové parametry souměrného dvojbranu 219
7.3. Obrazové parametry nesouměrného dvojbranu 227
8. Obvody s rozprostřenými parametry 234
8.1. Odvození rovnic homogenního vedení 234
8.2. Bezeztrátové vedení 240
9. Analýza homogenního vedení 245
9.1. Analýza dlouhého vedení v harmonicky ustáleném stavu 245
