Popis:
Výklad
1.1
Úvod a základní pojmy
Značky ve vodičích označují směr proudu X je směr do papíru, tečka směr z papíru.

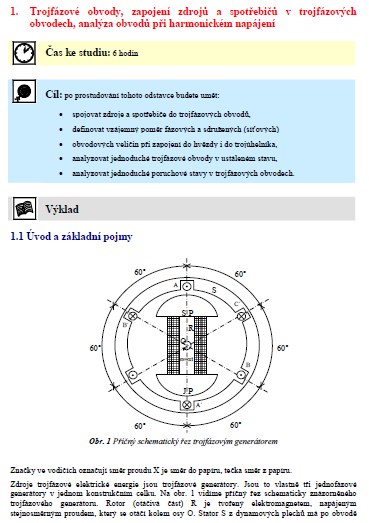

Zdroje trojfázové elektrické energie jsou trojfázové generátory. Jsou to vlastně tři jednofázové generátory v jednom konstrukčním celku. Na obr. 1 vidíme příčný řez schematicky znázorněného trojfázového generátoru. Rotor (otáčivá část) R je tvořený elektromagnetem, napájeným stejnosměrným proudem, který se otáčí kolem osy O. Stator S z dynamových plechů má po obvodě
1. Trojfázové obvody
drážky a v nich vinutí jednotlivých fází, v našem příkladě je to 6 drážek - tedy na každou fázi jedna cívka (ve skutečných strojích bývá na jednu fázi cívek a tedy i drážek mnohem více) s roztečí 60°, v kterých jsou umístěna vinutí jednotlivých fází a - a´, b - b´, c - c´, kde a, b, c jsou „začátky“ a a´,b´,c´ „konce“ fází.
