1. ÚVOD
1.1. Rozdělení tvářecích strojů
Podle druhů relativního pohybu nástroje k tvářenému materiálu se tvářecí stroje dělí na:
• stroje s přímočarým pohybem nástroje
• stroje s rotačním nebo obecným pohybem nástroje

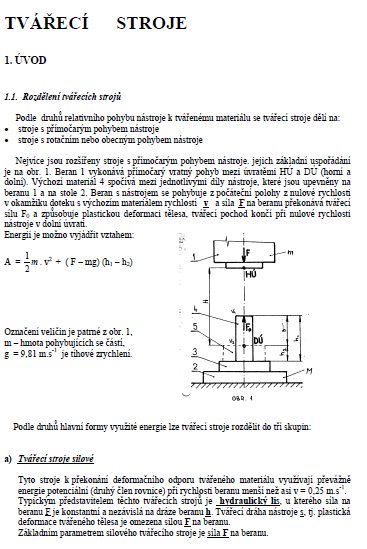

Nejvíce jsou rozšířeny stroje s přímočarým pohybem nástroje. jejich základní uspořádání je na obr. 1. Beran 1 vykonává přímočarý vratný pohyb mezi úvratěmi HÚ a DÚ (horní a dolní). Výchozí materiál 4 spočívá mezi jednotlivými díly nástroje, které jsou upevněny na beranu 1 a na stole 2. Beran s nástrojem se pohybuje z počáteční polohy z nulové rychlosti v okamžiku doteku s výchozím materiálem rychlostí v a síla F na beranu překonává tvářecí sílu F0 a způsobuje plastickou deformaci tělesa, tvářecí pochod končí při nulové rychlosti nástroje v dolní úvrati.
Energii je možno vyjádřit vztahem:
1.1. Rozdělení tvářecích strojů
Podle druhů relativního pohybu nástroje k tvářenému materiálu se tvářecí stroje dělí na:
• stroje s přímočarým pohybem nástroje
• stroje s rotačním nebo obecným pohybem nástroje
Nejvíce jsou rozšířeny stroje s přímočarým pohybem nástroje. jejich základní uspořádání je na obr. 1. Beran 1 vykonává přímočarý vratný pohyb mezi úvratěmi HÚ a DÚ (horní a dolní). Výchozí materiál 4 spočívá mezi jednotlivými díly nástroje, které jsou upevněny na beranu 1 a na stole 2. Beran s nástrojem se pohybuje z počáteční polohy z nulové rychlosti v okamžiku doteku s výchozím materiálem rychlostí v a síla F na beranu překonává tvářecí sílu F0 a způsobuje plastickou deformaci tělesa, tvářecí pochod končí při nulové rychlosti nástroje v dolní úvrati.
Energii je možno vyjádřit vztahem:
Klíčová slova:
tváření
lisy
buchar
Obsah:
- A Úvod …………….. A-1
A.1 Základní definice a třídění OS …………….. A-1
A.2 Rozdělení konvenčních OS …………….. A-2
A.3 Požadavky kladené na OS …………….. A-2
A.3.1 Výkonnost …………….. A-3
A.3.2 Jakost práce …………….. A-3
A.4 Základní technické parametry OS …………….. A-7
A.4.1 Tuhost a její vliv na konstrukci OS …………….. A-7
A.4.2 Styková tuhost …………….. A-10
A.5 Klidnost chodu vřetena …………….. A-10
A.6 Kmitání v obráběcích strojích …………….. A-10
B Základy konstrukce OS …………….. B-1
B.1 Převodové systémy pro stupňovitou a plynulou změnu otáček …………….. B-1
B.1.1 Otáčkové řady …………….. B-1
B.1.2 Ústrojí stupňovitou změnu otáček …………….. B-2
B.1.3 Kinematika posuvových mechanismů s mechanickými převodovými systémy …………….. B-4
B.1.4 Mechanické ústrojí pro plynulou změnu otáček (variátory) …………….. B-4
B.1.5 Součtové mechanismy …………….. B-5
B.1.6 Mechanizmy pro změnu směry otáček …………….. B-5
B.1.7 Spojky …………….. B-6
B.2 Mechanismy k dosažení přerušovaných pohybů …………….. B-8
B.2.1 Vypínání a zapínání pohonu …………….. B-8
B.2.2 Rohatka se západkou …………….. B-8
B.2.3 Maltézské mechanismy …………….. B-8
B.2.4 Vačkové mechanismy …………….. B-9
B.3 Pohyblivá spojení přímočará a rotační …………….. B-10
B.3.1 Přímočará vedení …………….. B-11
B.3.2 Kruhová vedení …………….. B-18
B.4 Vřetena obráběcích strojů …………….. B-20
B.4.1 Přesnost chodu vřetena …………….. B-20
B.4.2 Tuhost vřetena …………….. B-21
B.4.3 Konce vřeten obráběcích strojů …………….. B-22

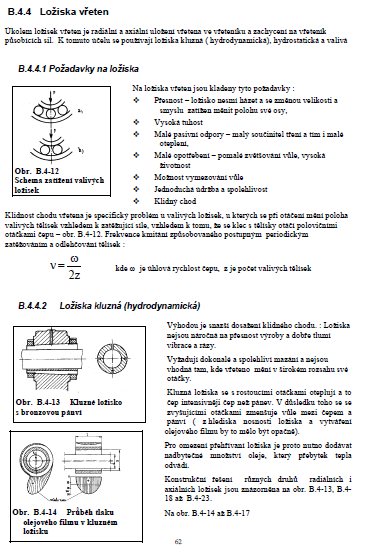

B.4.4 Ložiska vřeten …………….. B-23
B.5 Ústrojí pro dosažení přímočarých pohybů …………….. B-29
B.5.1 Klikové mechanismy …………….. B-29
B.5.2 Vačkové mechanismy …………….. B-30
B.5.3 Šroub a matice …………….. B-30
B.5.4 Pastorek a ozubený hřeben …………….. B-32
B.5.5 Šnekový mechanismus …………….. B-33
B.6 Rám stroje …………….. B-34
B.6.1 Lože a stojany …………….. B-34
B.7 Vybavení obráběcích strojů …………….. B-36
B.7.1 Elektrická výzbroj obráběcích strojů …………….. B-36
B.7.2 Mazací zařízení …………….. B-36
B.7.3 Chladící systémy …………….. B-38
B.8 Základy obráběcích strojů …………….. B-40
B.8.1 Uložení na podlaze …………….. B-40
B.8.2 Uložení na základových blocích …………….. B-41
