Popis:

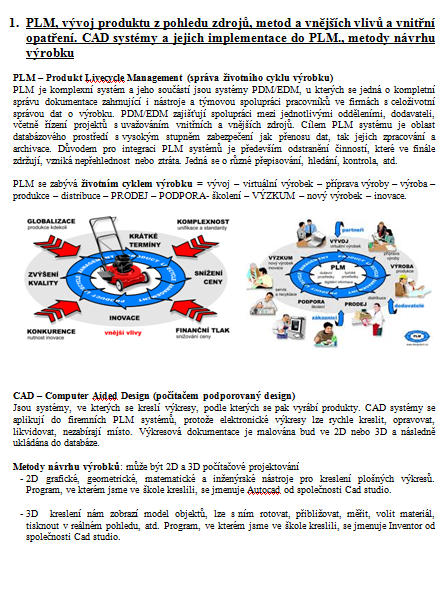

1. PLM, vývoj produktu z pohledu zdrojů, metod a vnějších vlivů a vnitřní opatření. CAD systémy a jejich implementace do PLM., metody návrhu výrobku
PLM - Produkt Livecycle Management (správa životního cyklu výrobku)
PLM je komplexní systém a jeho součástí jsou systémy PDM/EDM, u kterých se jedná o kompletní správu dokumentace zahrnující i nástroje a týmovou spolupráci pracovníků ve firmách s celoživotní správou dat o výrobku. PDM/EDM zajišťují spolupráci mezi jednotlivými odděleními, dodavateli, včetně řízení projektů s uvažováním vnitřních a vnějších zdrojů. Cílem PLM systému je oblast databázového prostředí s vysokým stupněm zabezpečení jak přenosu dat, tak jejich zpracování a archivace. Důvodem pro integraci PLM systémů je především odstranění činností, které ve finále zdržují, vzniká nepřehlednost nebo ztráta. Jedná se o různé přepisování, hledání, kontrola, atd.
PLM se zabývá životním cyklem výrobku = vývoj - virtuální výrobek - příprava výroby - výroba - produkce - distribuce - PRODEJ - PODPORA- školení - VÝZKUM - nový výrobek - inovace.
CAD - Computer Aided Design (počítačem podporovaný design)
Jsou systémy, ve kterých se kreslí výkresy, podle kterých se pak vyrábí produkty. CAD systémy se aplikují do firemních PLM systémů, protože elektronické výkresy lze rychle kreslit, opravovat, likvidovat, nezabírají místo. Výkresová dokumentace je malována bud ve 2D nebo 3D a následně ukládána do databáze.
Metody návrhu výrobků: může být 2D a 3D počítačové projektování
- 2D grafické, geometrické, matematické a inženýrské nástroje pro kreslení plošných výkresů. Program, ve kterém jsme ve škole kreslili, se jmenuje Autocad od společnosti Cad studio.
- 3D kreslení nám zobrazí model objektů, lze s ním rotovat, přibližovat, měřit, volit materiál, tisknout v reálném pohledu, atd. Program, ve kterém jsme ve škole kreslili, se jmenuje Inventor od společnosti Cad studio.
Klíčová slova:
vývoj produktu
geometrická tolerance
strojírenské materiály
polotovary
síťová analýza
Obsah:
- 1. PLM, vývoj produktu z pohledu zdrojů, metod a vnějších vlivů a vnitřní opatření. CAD systémy a jejich implementace do PLM., metody návrhu výrobku
2. Výkresová dokumentace - co obsahuje. Rozdíl v obsahu výkresu dílu a sestavy, normalizované a vyráběné díly
3. Rozměrové tolerance. Geometrická tolerance.
4. Drsnosti povrchu
5. Rozebíratelné a nerozebíratelné spoje.
6. Prvky hřídelů, převody ozubenými koly, převody řemenové a řetězové, pružiny
7. Strojírenské materiály, polotovary
8. Technologie výroby - obrábění. lití, kování, tváření atd.
9. Toleranční analýza, výkresová dokumentace.
10. Postup tvorby výkresové dokumentace ve 2D.Modelový a výkresový prostor. Vlastnosti objektů ve 2D.
11. Postup tvorby virtuálních 3D modelů. Postup tvorby výkresové dokumentace ze 3D modelů.
12. Reálné zobrazování - scéna, světla, kamera, stíny.
13. Optimalizace výrobku použitím MKP.
14. Čistota CAD dat, základy a principy, výměna dat mezi dodavateli, typy souborů.
15. Plánování a analýza pracovních míst. Popis pracovního místa.
16. Výběr zaměstnanců, přijímací pohovor. Hodnocení pracovníků. Odchody zaměstnanců. Právní rámec.
17. Definování projektu, vývojové fáze projektu, rizika projektu
18. Metoda logického rámce projektu
19. Diagramy: WBS, Ganttův, síťový
20. Sítová analýza, PERT, CPM, AON, AOA
21. Ziskovost a návratnost projektu
