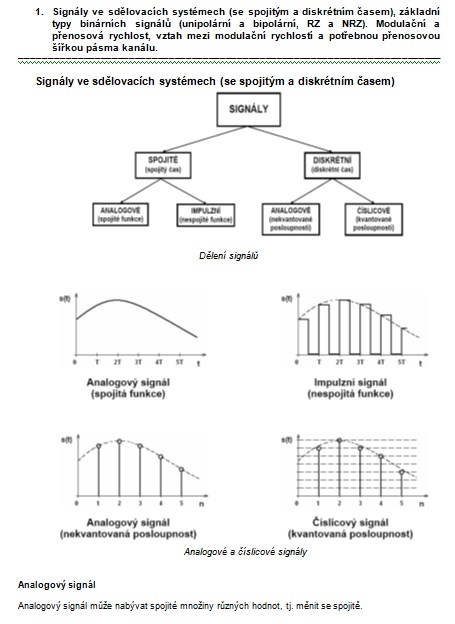

Signály ve sdělovacích systémech (se spojitým a diskrétním časem)
Dělení signálů
Analogové a číslicové signály
Analogový signál
Analogový signál může nabývat spojité množiny různých hodnot, tj. měnit se spojitě.
Číslicový, diskrétní signál
Číslicový, diskrétní signál může nabývat jen konečně mnoha různých hodnot a mění se skokem.
Základní typy binárních signálů (unipolární a bipolární, RZ a NRZ)
Unipolární signál NRZ (Not Return to Zero) - signál se pri sledu jednicek nenavrací k nule, má stálou úroven log1.
Unipolární signál RZ (Return to Zero) - signál se neustále navrací k nule, mezi dvema po sobe následujícími jednickami nabývá signál úroven log0.
RZ - Nula je vyjadřována záporným impulzem šířky Tsp a výšky -D, jednička je vždy vyjádřena kladným impulzem šířky Tsp a výšky +D.
Modulační a přenosová rychlost, vztah mezi modulační rychlostí a potřebnou přenosovou šířkou pásma kanálu.
MODULAČNÍ RYCHLOST
Počet signálových prvků přenášených za sekundu:
[Bd]. Tsp. . . doba trvání signálového prvku
Měrnou jednotkou je 1 Baud [Bd].
PŘENOSOVÁ (BITOVÁ) RYCHLOST
Počet bitů přenášených za sekundu:
R =M * log2Q = M * (počet bitů přenesených v jednom signálovém prvku)
Q . . . počet možných stavů signálu
Měrnou jednotkou je 1 bit/s.
Dělení signálů
Analogové a číslicové signály
Analogový signál
Analogový signál může nabývat spojité množiny různých hodnot, tj. měnit se spojitě.
Číslicový, diskrétní signál
Číslicový, diskrétní signál může nabývat jen konečně mnoha různých hodnot a mění se skokem.
Základní typy binárních signálů (unipolární a bipolární, RZ a NRZ)
Unipolární signál NRZ (Not Return to Zero) - signál se pri sledu jednicek nenavrací k nule, má stálou úroven log1.
Unipolární signál RZ (Return to Zero) - signál se neustále navrací k nule, mezi dvema po sobe následujícími jednickami nabývá signál úroven log0.
RZ - Nula je vyjadřována záporným impulzem šířky Tsp a výšky -D, jednička je vždy vyjádřena kladným impulzem šířky Tsp a výšky +D.
Modulační a přenosová rychlost, vztah mezi modulační rychlostí a potřebnou přenosovou šířkou pásma kanálu.
MODULAČNÍ RYCHLOST
Počet signálových prvků přenášených za sekundu:
[Bd]. Tsp. . . doba trvání signálového prvku
Měrnou jednotkou je 1 Baud [Bd].
PŘENOSOVÁ (BITOVÁ) RYCHLOST
Počet bitů přenášených za sekundu:
R =M * log2Q = M * (počet bitů přenesených v jednom signálovém prvku)
Q . . . počet možných stavů signálu
Měrnou jednotkou je 1 bit/s.
Klíčová slova:
sdělovací systém
rušivé signály
amplituda
mnohonásobný přístup
impulzová modulace
zdrojové kódování
Obsah:
- 1. Signály ve sdělovacích systémech (se spojitým a diskrétním časem), základní typy binárních signálů (unipolární a bipolární, RZ a NRZ). Modulační a přenosová rychlost, vztah mezi modulační rychlostí a potřebnou přenosovou šířkou pásma kanálu.
2. Sdělovací soustava (obecné blokové schéma). Základní vlastnosti telekomunikačních vedení (metalické kabely, světlovody) a rádiových spojů. Linkové kódy (AMI, HDB3, 2B1Q, 4B3T, kódy typu mBnB), požadované vlastnosti linkových kódů.
3. Rušivé signály ve sdělovací soustavě, přenos zarušeného binárního signálu v základním pásmu kanálem s AWGN, pravděpodobnost chybného příjmu, snižování pravděpodobnosti chybného příjmu (opakovaný přenos, použití přizpůsobeného filtru, korelační přijímač).
4. Mezisymbolové přeslechy a jejich potlačení (tvarovací filtry). Diagram oka. Taktová synchronizace (detektor přechodů, early/late gate). Účel skramblování, druhy skramblerů (blokové schéma skrambleru a deskrambleru SSS a DSS).
5. Příčiny vzniku přenosových chyb a způsoby protichybového zabezpečení (ARQ, FEC). Účel a metody prokládání (interleavingu). Účel a obecný princip ekvalizace kanálu, adaptivní lineární ekvalizér, ekvalizér DFE, Viterbiho ekvalizér (MLSE).
6. Amplitudové a kmitočtové klíčování. Dvoustavové fázové klíčování (BPSK), demodulace signálu BPSK součinovým demodulátorem, způsoby obnovy nosné v přijímači BPSK signálu, vztažné fázové klíčování (DPSK).
7. Klíčování QPSK, 8PSK, OK-QPSK, MSK, FFSK, GMSK, π/4-DQPSK, MQAM, vektorové a konstelační diagramy. Působení aditivního rušení na sdělovací signály v přeloženém pásmu (úzkopásmový šum, poměr S/N u AM a FM, pravděpodobnost chybného příjmu u základních klíčování).

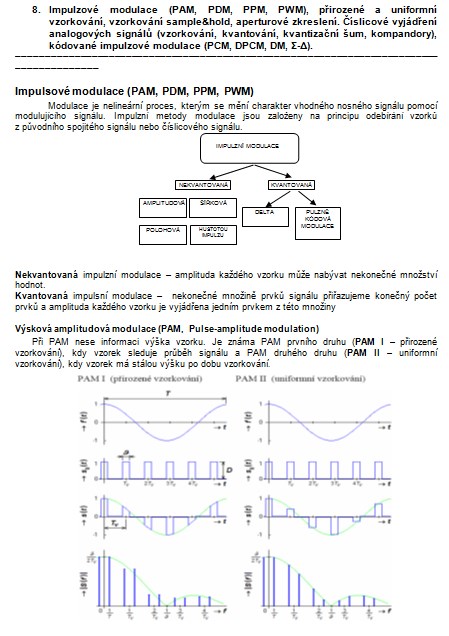

8. Impulzové modulace (PAM, PDM, PPM, PWM), přirozené a uniformní vzorkování, vzorkování sample&hold, aperturové zkreslení. Číslicové vyjádření analogových signálů (vzorkování, kvantování, kvantizační šum, kompandory), kódované impulzové modulace (PCM, DPCM, DM, Σ-Δ).

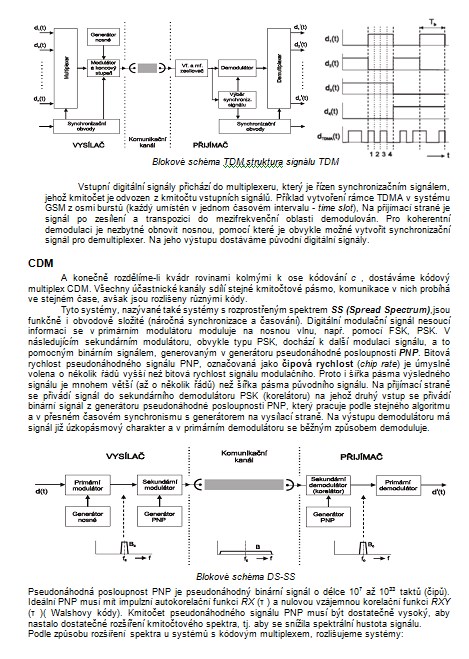

9. Systémy s mnohonásobným přístupem
10. Množství informace, entropie, redundance, zdrojové kódování. Přenos informace sdělovacím kanálem, kapacita kanálu, kanálové kódování.
