Vypracované státnicové otázky z okruhu Části a mechanismy strojů

mechanismus

spojovací šrouby

silové spoje

tvarové spoje

mechanické převody

řetězové převody

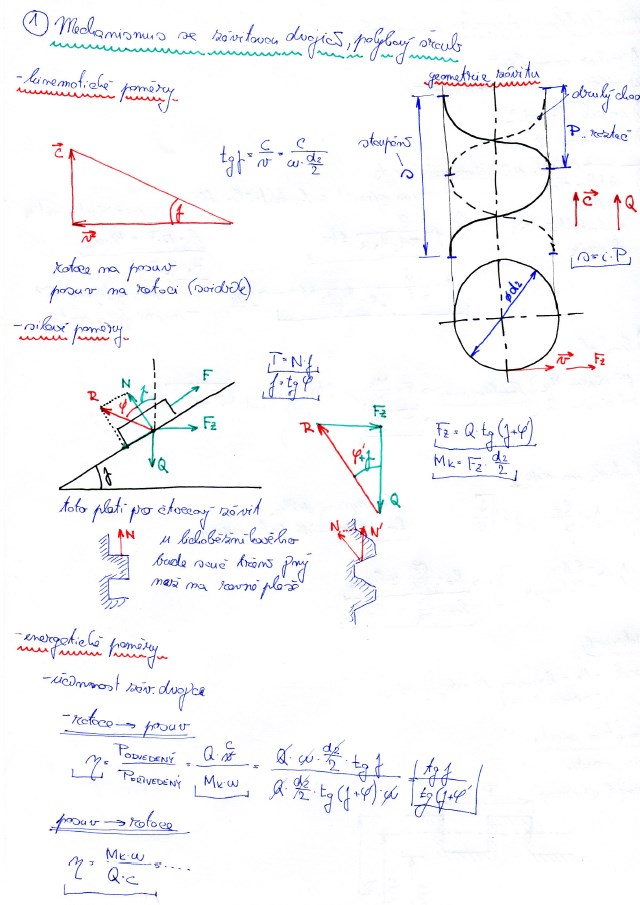

• 1. Mechanismus se závitovou dvojicí, pohybový šroub - kinematické, silové a energetické poměry, návrh a kontrola šroubu, materiály, geometrie závitů, tolerování, výroba. Zobrazení a kótování závitů, konstrukční řešení uložení matice a šroubu.
  2. Spojovací šrouby - geometrie, zobrazení dle norem, tolerování závitů, materiály, výroba, silové poměry při utahování a povolování, moment na klíči, návrh šroubu, statická kontrola, přídavný ohyb šroubu.
  3. Dynamicky namáhané předepjaté šrouby - diagram předepjatého spoje s vnější silou pulsující, míjivou a souměrně střídavou, dimenzování při cyklickém namáhání. Materiály a konstrukční úpravy šroubů ke zvýšení únosnosti.
  4. Silové spoje náboje a hřídele - princip přenosu silových účinků nalisovaného a svěrného spoje, návrh a kontrola součástí. Toleranční pole náboje a hřídele. Zobrazení konstrukčních řešení.
  5. Tvarové spoje náboje a hřídele - kolíky, čepy, pera, drážkování - zobrazení, návrh a kontrola, tvary, tolerování, další konstrukční řešení.
  6. Svarové spoje pomocí tupých svarů - druhy svarů, pevnostní kontrola staticky namáhaných svarů, technologie výroby. Označování svarů v technické dokumentaci.
  7. Svarové spoje pomocí koutových svarů - pevnostní kontrola staticky namáhaných svarů, technologie výroby. Označování svarů v technické dokumentaci.
  8. Mechanické převody - rozdělení, kinematika, silové výpočty, převodové poměry, účinnosti.
  9. Převody s klínovými řemeny - návrh, kontrola namáhání řemene, silový rozbor v klínové drážce, provozní předpětí. Zobrazení a kótování řemenic, ukládání řemenic na hřídele.
  10. Řetězové převody - konstrukce součástí, návrh a kontrola namáhání řetězu, silový rozbor, nerovnoměrnost chodu, provozní podmínky. Zobrazení a kótování řetězových kol a řetězů na výkresech.
  11. Ozubené převody - teorie evolventního ozubení, základní zákon ozubení, výroba ozubení, normalizovaný výrobní hřeben. Zobrazování a kótování ozubených kol.

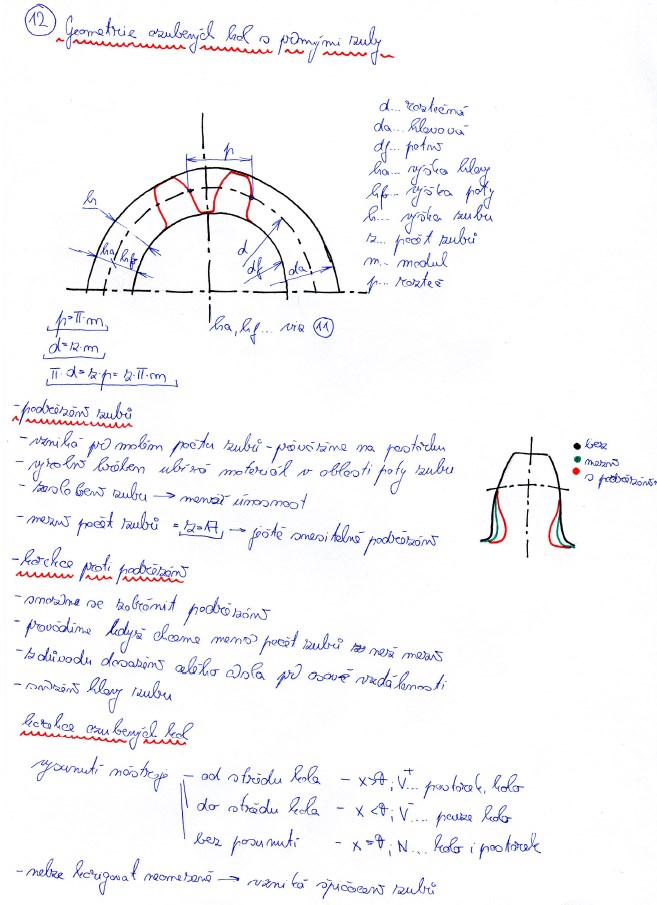

  12. Geometrie ozubených kol s přímými zuby, podřezávání zubu, korekce proti podřezání, korigování ozubených kol.
  13. Silové a kinematické poměry u ozubených kol s přímými zuby, základy pevnostního výpočtu, materiály ozubení a jejich zpracovávání.
  14. Geometrie,silové poměry ozubených kol se zuby šikmými, zatížení hřídelí, reakce v podporách hřídelí.
  15. Ozubené převody kuželové, šroubové a šnekové. Geometrie kol a šneku, materiály, silové poměry. Zobrazení kol, šneků a uložení v převodové skříni.
  16. Osy a hřídele. Konstrukce, materiály, výroba, používané normalizované prvky (zápichy, středicí důlky, návrh, deformační a pevnostní kontroly statické a dynamické, tolerování tvaru a polohy. Zobrazení a kótování na výkresech.
  17. Kluzná ložiska. Základy tribologie, mazání a maziva, konstrukce, materiály, tolerování, výpočty únosnosti. Zobrazení ložisek na výkresech, ukládání hřídelí s kluznými ložisky.
  18. Valivá ložiska. Normalizace, přehled a rozdělení, únosnost a životnost, zobrazení ložisek, ukládání hřídelí s valivými ložisky.
  19. Hřídelové spojky. Přehled a rozdělení, použití spojek, dimenzování a konstrukční výpočty, konstrukce, materiály, výroba. Zobrazení čepových spojek, spojek s pružnými elementy, zubových spojek. Zobrazování a pozicování sestav.

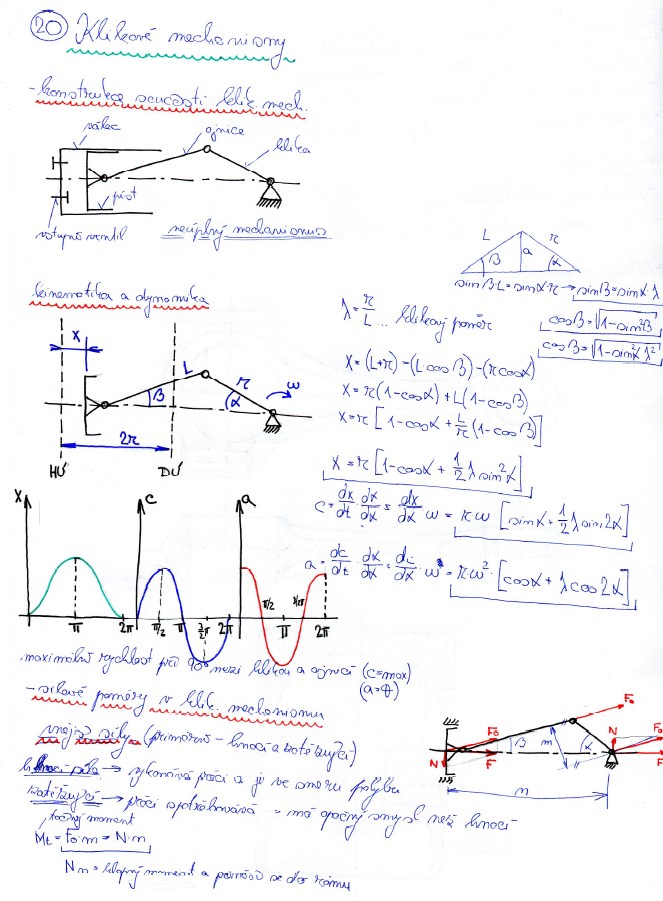

  20. Klikové mechanismy. Konstrukce součástí klikových mechanismů, kinematika a dynamika, zatížení vnějšími, vnitřními a setrvačnými silami. Zobrazení ojnic a pístů.
