Vypracované státnicové otázky z okruhu Materiály a technologie

«»
Přípona
.pdf
Typ
státnicové otázky
Stažené
0 x
Velikost
2,9 MB
Jazyk
český
ID projektu
10226
Poslední úprava
02.05.2017
Zobrazeno
1 198 x
Autor:
quadra
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

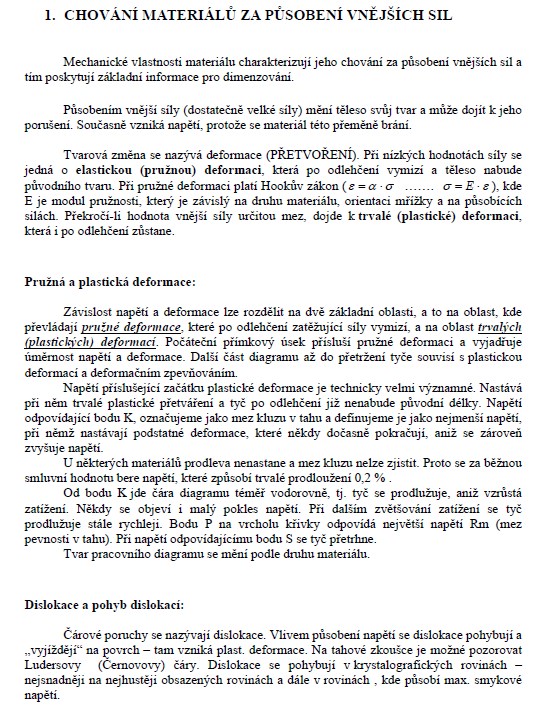

1. CHOVÁNÍ MATERIÁLŮ ZA PŮSOBENÍ VNĚJŠÍCH SIL

Mechanické vlastnosti materiálu charakterizují jeho chování za působení vnějších sil a tím poskytují základní informace pro dimenzování.

Působením vnější síly (dostatečně velké síly) mění těleso svůj tvar a může dojít k jeho porušení. Současně vzniká napětí, protože se materiál této přeměně brání.

Tvarová změna se nazývá deformace (PŘETVOŘENÍ). Při nízkých hodnotách síly se jedná o elastickou (pružnou) deformaci, která po odlehčení vymizí a těleso nabude původního tvaru. Při pružné deformaci platí Hookův zákon (ε =α ⋅σ ……. σ = E ⋅ε ), kde E je modul pružnosti, který je závislý na druhu materiálu, orientaci mřížky a na působících silách. Překročí-li hodnota vnější síly určitou mez, dojde k trvalé (plastické) deformaci, která i po odlehčení zůstane.

Pružná a plastická deformace:
Závislost napětí a deformace lze rozdělit na dvě základní oblasti, a to na oblast, kde převládají pružné deformace, které po odlehčení zatěžující síly vymizí, a na oblast trvalých (plastických) deformací. Počáteční přímkový úsek přísluší pružné deformaci a vyjadřuje úměrnost napětí a deformace. Další část diagramu až do přetržení tyče souvisí s plastickou deformací a deformačním zpevňováním.

Napětí příslušející začátku plastické deformace je technicky velmi významné. Nastává při něm trvalé plastické přetváření a tyč po odlehčení již nenabude původní délky. Napětí odpovídající bodu K, označujeme jako mez kluzu v tahu a definujeme je jako nejmenší napětí, při němž nastávají podstatné deformace, které někdy dočasně pokračují, aniž se zároveň zvyšuje napětí.

U některých materiálů prodleva nenastane a mez kluzu nelze zjistit. Proto se za běžnou smluvní hodnotu bere napětí, které způsobí trvalé prodloužení 0,2 % .

Od bodu K jde čára diagramu téměř vodorovně, tj. tyč se prodlužuje, aniž vzrůstá zatížení. Někdy se objeví i malý pokles napětí. Při dalším zvětšování zatížení se tyč prodlužuje stále rychleji. Bodu P na vrcholu křivky odpovídá největší napětí Rm (mez pevnosti v tahu). Při napětí odpovídajícímu bodu S se tyč přetrhne.

Tvar pracovního diagramu se mění podle druhu materiálu.

Klíčová slova:

chování materiálů

ultrazvuk

kompozitní materiály

vstřikování

vytlačování

technologické postupy



Obsah:
  • 1. Chování materiálů za působení vnějších sil -2-
    2. Zkoušení materiálů -4-
    2. Ultrazvukové zkoušky -5-
    3. Nerovnovážný diagram fe-fe3c a rovnovážný fe-c -15-
    4. Fázové přeměny v tuhém stavu -17-
    5. Tepelné zpracování oceli -20-
    6. Slinuté kovy a kovové soustavy -24-
    7. Kompozitní materiály -28-
    8. Slévárenská technologie -29-
    9. Tváření -34-
    10. Konvenční technologie -39-

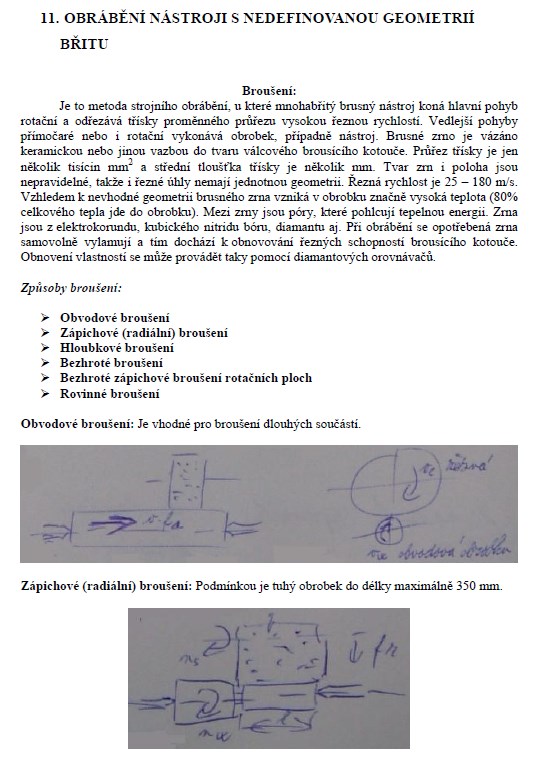

    11. Obrábění nástroji s nedefinovanou geometrií břitu -42-
    12. Nekonvenční metody obrábění -46-
    13. Jakost, spolehlivost a kontrola výroby -49-
    14. Nástrojové materiály -52-
    15. Polymerní materiály -56-
    16. Válcování polymerních materiálů -59-
    17. Vytlačování -62-
    18. Vstřikování -69-

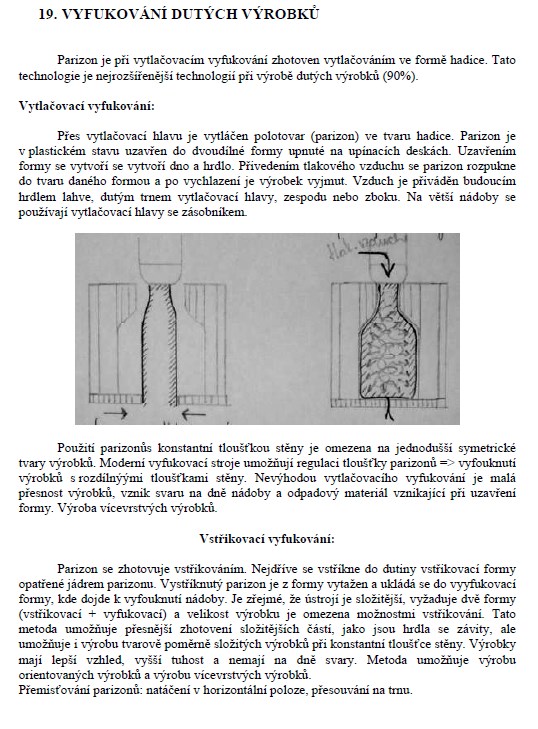

    19. Vyfukování dutých výrobků -75-
    20. Nc stroje -77-
    21. Rychlostní obrábění (hsc) -83-
    22. Hospodárné využití nc strojů a nástrojů -87-
    23. Technologické postupy -89-

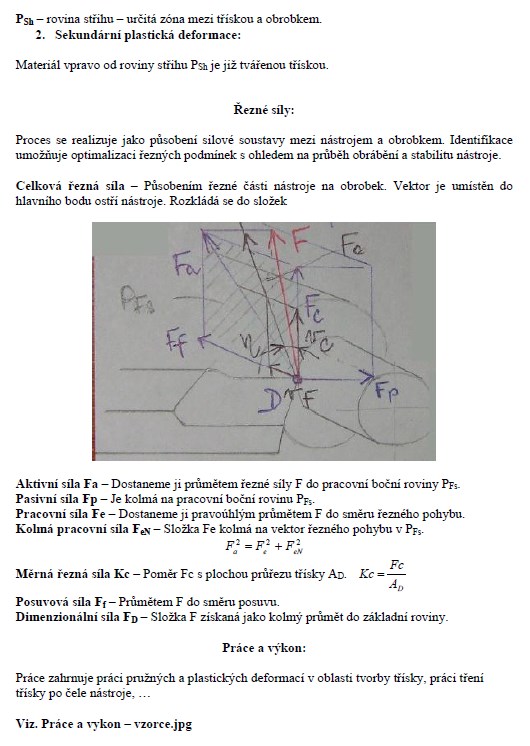

    24. Fyzikální průvodní jevy řezného procesu -92-
    25. Změny stavu nástroje a obrobku -97-
