Vypracované státnicové otázky z okruhu Mechanika podzemních konstrukcí
«»
| Přípona .rar |
Typ státnicové otázky |
Stažené 5 x |
| Velikost 12,6 MB |
Jazyk český |
ID projektu 9343 |
| Poslední úprava 03.01.2017 |
Zobrazeno 1 394 x |
Autor: clean.bandit |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
12 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Mechanika podzemních konstrukcí
- Studijní obor:-
- Ročník:3. ročník
- Formát:Archiv souborů (.rar)
- Rozsah A4:90 stran

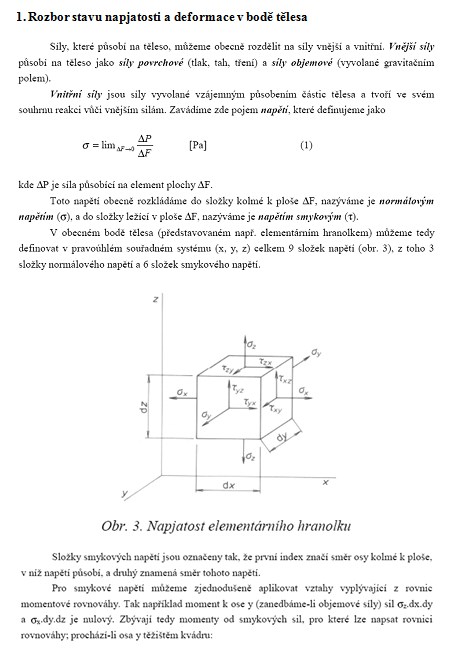

1. Rozbor stavu napjatostí a deformace v bodě tělesa
Síly. které působí na těleso, můžeme obecně rozdělit na síly vnější a vnitřní. Vnější síly působí na těleso jako sily povrchové (tlak. tah. třeni) a síly objemové (vyvolané gravitačním polem).
Vnitřní síly jsou síly vyvolané vzájemným působením částic tělesa a tvoří ve svém souhrnu reakci vůči vnějším silám. Zavádíme zde pojem napěti, které definujeme jako
kde AP je síla působící na element plochy AF.
Toto napětí obecné rozkládáme do složky kolmé k ploše AF. nazýváme je normálovým napětím (c). a do složky ležící v ploše AF. nazýváme je napětím smykovým (t).
V obecném bodě tělesa (představovaném např. elementárním hranolkem) můžeme tedy definovat v pravoúhlém souřadném systému (x. y. z) celkem 9 složek napěti (obr. 3). z toho 3 složky normálového napětí a 6 složek smykového napětí.
Síly. které působí na těleso, můžeme obecně rozdělit na síly vnější a vnitřní. Vnější síly působí na těleso jako sily povrchové (tlak. tah. třeni) a síly objemové (vyvolané gravitačním polem).
Vnitřní síly jsou síly vyvolané vzájemným působením částic tělesa a tvoří ve svém souhrnu reakci vůči vnějším silám. Zavádíme zde pojem napěti, které definujeme jako
kde AP je síla působící na element plochy AF.
Toto napětí obecné rozkládáme do složky kolmé k ploše AF. nazýváme je normálovým napětím (c). a do složky ležící v ploše AF. nazýváme je napětím smykovým (t).
V obecném bodě tělesa (představovaném např. elementárním hranolkem) můžeme tedy definovat v pravoúhlém souřadném systému (x. y. z) celkem 9 složek napěti (obr. 3). z toho 3 složky normálového napětí a 6 složek smykového napětí.
Klíčová slova:
deformace
plouživost
napjatost
stabilizační reakce
obloukové výztuže
Obsah:
- 1. Rozbor stavu napjatosti a deformace v bodě tělesa - obecný způsob řešení
2. Mohrovo zobrazení stavu napjatosti a deformace
3. Hookúv zákon a jeho využití
4. Rovnice rovnováhy (odvození) a rovnice souvislosti přetvoření, Airyho funkce
5. Základní reologické modely, znázornění, sestavy základních rovnic pro PV a VP model
6. Plouživost a relaxace, vějíř piouživosti a jeho použití
7. Podmínky pevnosti a plasticity, rozdělení a jeho použití
8. Mohrova podmínka pevnosti, odvození pro přímkovou obal. čáru
9. Stav napjatosti kolem nevyztužených otvorů, kruhový otvor (hodnoty napětí na líci), stav původní napjatosti, principy řešení u nekruhových otvorů)
10. Změna stavu napjatosti kolem kruhového otvoru vlivem reakce výztuže
11. Zásady klasifikace výpočetních metod, rozdělení a charakteristika jednotlivých skupin
12. Protodjakonova teorie výpočtu zatížení výztuže, princip klasifikace hornin dle pevnosti
13. Charakteristika metod totální a parciální stability, pracovné-deformační charakteristika systému hornina-výztuž. Vysvětlení principů řešeni
14. Charakteristika inženýrských metod výpočtu stability důlních děl
15. Výpočet stabilizačních reakcí výztuže u kruhového důlního díla (jámy) pro přímkovou obal. čáru pevnosti, grafické řešení
16. Vysvětlení pojmu kritická hloubka, systémový přístup k řešení problematiky
17. Principy a způsoby výpočtu svorníkové výztuže důlních děl a výztuže ze stříkaného betonu
18. Statické řešení dveřejové výztuže (stropnice, stojka), výpočet prúhybu
19. Zásady statického řešení výztuže vidlic, křížů a odboček důlních děl

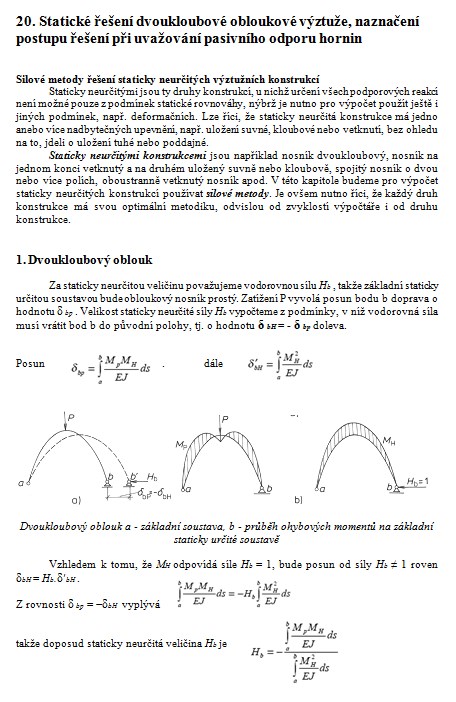

20. Statické řešení dvoukloubové obloukové výztuže, naznačení postupu řešení při uvažováni pasivního odporu hornin
21. Statické řešení oboustranně vetknutého oblouku, výpočet momentů, normálových a posuvných sil v obecném bodě průřezu
22. Vývoj metod výpočtu výztužních konstrukcí, dnes používané postupy
23. Metody dimenzování výztužních konstrukcí, vývoj, vysvětlení pojmů pro metodu stupně bezpečnosti a mezných stavů, systém součinitelů pro výpočet
24. Dimenzování konstrukcí na dostředný tlak (dřevo, beton, ocel) a vzpěrný tlak
25. Dimenzování dřevěných a ocelových prvků na ohyb a mimostředný tlak
26. Dimenzování betonových prvků na mimostředný tlak a ohyb (nevyztužený beton), malá, velká výstřednost
27. Dimenzováni železobetonových prvků na tlak a vzpěr, naznačení způsobu vyztužení průřezu
28. Dimenzování železobetonových prvků na mimostředný tlak (malá a velká výstřednost)
29. Dimenzování železobetonových prvků na ohyb. Způsob vyztužení ohýbaného prvku (nosníku); (trám, deska, spojitý nosník, konzola)

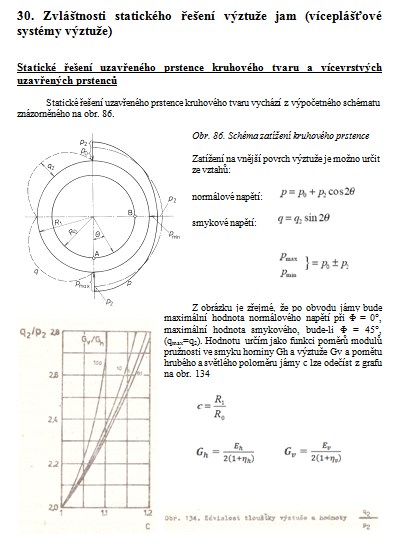

30. Zvláštnosti statického řešení výztuže jam (víceplášťové systémy výztuže)
