Aplikovaná mechanika tekutin - Obvod s proporcionálním rozváděčem

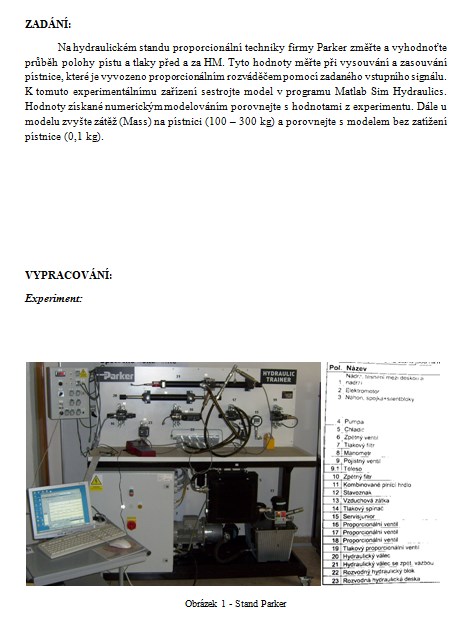

Na hydraulickém standu proporcionální techniky firmy Parker změřte a vyhodnoťte průběh polohy pístu a tlaky před a za HM. Tyto hodnoty měřte při vysouvání a zasouvání pístnice, které je vyvozeno proporcionálním rozváděčem pomocí zadaného vstupního signálu. K tomuto experimentálnímu zařízení sestrojte model v programu Matlab Sim Hydraulics. Hodnoty získané numerickým modelováním porovnejte s hodnotami z experimentu. Dále u modelu zvyšte zátěž (Mass) na pístnici (100 - 300 kg) a porovnejte s modelem bez zatížení pístnice (0,1 kg).
