Popis:

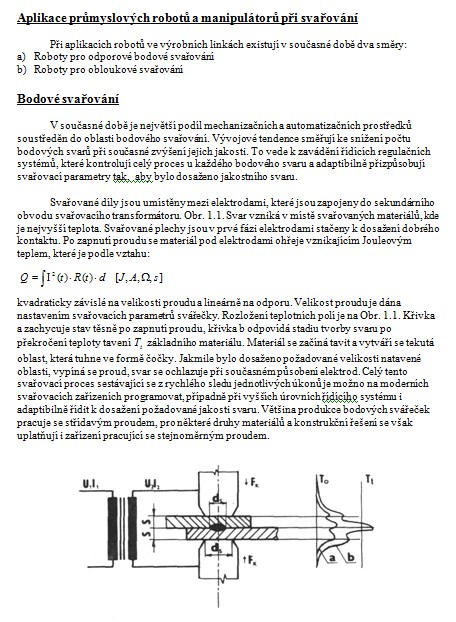

Aplikace průmyslových robotů a manipulátorů při svařování

Při aplikacích robotů ve výrobních linkách existují v současné době dva směry:
a) Roboty pro odporové bodové svařování
b) Roboty pro obloukové svařování

Bodové svařování

V současné době je největší podíl mechanizačních a automatizačních prostředků soustředěn do oblasti bodového svařování. Vývojové tendence směřují ke snížení počtu bodových svarů při současné zvýšení jejich jakosti. To vede k zavádění řídících regulačních systémů, které kontrolují celý proces u každého bodového svaru a adaptibilně přizpůsobují svařovací parametry tak, aby bylo dosaženo jakostního svaru.

Svařované díly jsou umístěny mezi elektrodami, které jsou zapojeny do sekundárního obvodu svařovacího transformátoru. Obr. 1.1. Svar vzniká v místě svařovaných materiálů, kde je nejvyšší teplota. Svařované plechy jsou v prvé fázi elektrodami stačeny k dosažení dobrého kontaktu. Po zapnutí proudu se materiál pod elektrodami ohřeje vznikajícím Jouleovým teplem, které je podle vztahu:
