Doplňkové učební texty pro předmět Technická zařízení budov

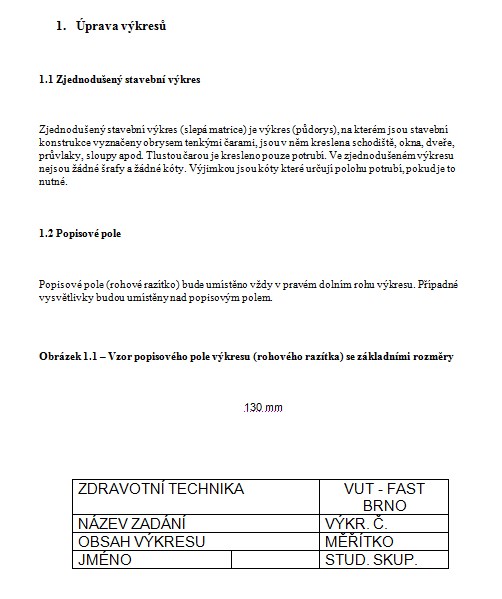

1. Úprava výkresů

1.1 Zjednodušený stavební výkres

Zjednodušený stavební výkres (slepá matrice) je výkres (půdorys), na kterém jsou stavební konstrukce vyznačeny obrysem tenkými čarami, jsou v něm kreslena schodiště, okna, dveře, průvlaky, sloupy apod. Tlustou čarou je kresleno pouze potrubí. Ve zjednodušeném výkresu nejsou žádné šrafy a žádné kóty. Výjimkou jsou kóty které určují polohu potrubí, pokud je to nutné.

1.2 Popisové pole

Popisové pole (rohové razítko) bude umístěno vždy v pravém dolním rohu výkresu. Případné vysvětlivky budou umístěny nad popisovým polem.

Obrázek 1.1 - Vzor popisového pole výkresu (rohového razítka) se základními rozměry

2. Situace a sítě technického vybavení

Do situace je nutno do veřejného pozemku, pokud možno pod chodník nebo zelený pás (zatravněný pás mezi chodníkem a vozovkou bez stromů), zakreslit alespoň kabel nízkého napětí, nízkotlaký plynovod, vodovod a pod vozovku kanalizaci s uvedením průměrů potrubí.

Tabulka 2.1 - Ochranná pásma sítí technického vybavení - vzdálenosti od budov při souběhu (pokud jsou sítě vedeny ve veřejném pozemku jedná se o vzdálenosti při souběhu s hranicemi soukromých pozemků)
