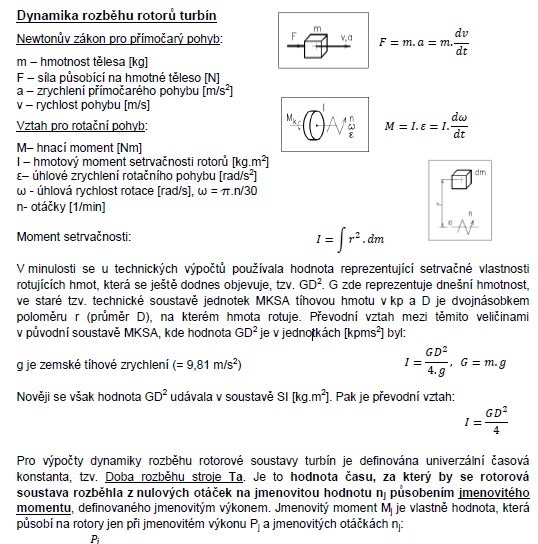

Dynamika rozběhu rotorů turbín
Newtonův zákon pro přímočarý pohyb:
m - hmotnost tělesa [kg]
F - síla působící na hmotné těleso [N]
a - zrychlení přímočarého pohybu [m/s2]
v - rychlost pohybu [m/s]
Vztah pro rotační pohyb:
M- hnací moment [Nm]
I - hmotový moment setrvačnosti rotorů [kg.m2]
ε- úhlové zrychlení rotačního pohybu [rad/s2]
ω - úhlová rychlost rotace [rad/s], ω = p.n/30
n- otáčky [1/min]
Moment setrvačnosti:
V minulosti se u technických výpočtů používala hodnota reprezentující setrvačné vlastnosti rotujících hmot, která se ještě dodnes objevuje, tzv. GD2. G zde reprezentuje dnešní hmotnost, ve staré tzv. technické soustavě jednotek MKSA tíhovou hmotu v kp a D je dvojnásobkem poloměru r (průměr D), na kterém hmota rotuje. Převodní vztah mezi těmito veličinami v původní soustavě MKSA, kde hodnota GD2 je v jednotkách [kpms2] byl:
Newtonův zákon pro přímočarý pohyb:
m - hmotnost tělesa [kg]
F - síla působící na hmotné těleso [N]
a - zrychlení přímočarého pohybu [m/s2]
v - rychlost pohybu [m/s]
Vztah pro rotační pohyb:
M- hnací moment [Nm]
I - hmotový moment setrvačnosti rotorů [kg.m2]
ε- úhlové zrychlení rotačního pohybu [rad/s2]
ω - úhlová rychlost rotace [rad/s], ω = p.n/30
n- otáčky [1/min]
Moment setrvačnosti:
V minulosti se u technických výpočtů používala hodnota reprezentující setrvačné vlastnosti rotujících hmot, která se ještě dodnes objevuje, tzv. GD2. G zde reprezentuje dnešní hmotnost, ve staré tzv. technické soustavě jednotek MKSA tíhovou hmotu v kp a D je dvojnásobkem poloměru r (průměr D), na kterém hmota rotuje. Převodní vztah mezi těmito veličinami v původní soustavě MKSA, kde hodnota GD2 je v jednotkách [kpms2] byl:
Klíčová slova:
rozběh rotoru
turbína
setrvačnost
dynamika
průběh otáček
regulační systém
Obsah:
- Newtonův zákon pro přímočarý pohyb
Vztah pro rotační pohyb:
