Elektrická měření - teorie - texty pro všechny formy studia

«»

Přípona .pdf	Typ studijní materiál	Stažené 1 x
Velikost 1,3 MB	Jazyk český	ID projektu 7910
Poslední úprava 25.04.2016	Zobrazeno 1 471 x	Autor: mira.hejda
Sdílej na Facebooku
Detaily projektu

Cena:
6 Kreditů
kvalita:
92,3%
92,3%
Stáhni
Přidej na srovnání

Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
Fakulta:Fakulta elektrotechniky a informatiky
Kategorie:Technika » Elektrotechnika
Předmět:Elektrická měření
Studijní obor:-
Ročník:1. ročník
Formát:PDF dokument (.pdf)
Rozsah A4:57 stran

Popis:

Přesnost měření

Přesnost prováděného měření se obvykle vyjadřuje pomocí chyby měření.

Absolutní chyba je definována jako rozdíl mezi naměřenou XM a skutečnou hodnotou XS

Δ = XM - XS
Absolutní chyba se obvykle používá při vyhodnocení výsledků měření, protože má stejný rozměr jako měřená
veličina.
Při udávání přesnosti měřicí metody se nejčastěji používá poměrné (relativní) chyby měření
δ = Δ / XM [ - ]
nebo
δ = Δ . 100 / XM [ % ]
nebo
δ = Δ . 106 / XM [p.p.m.]
p.p.m. - z anglického označení parts per million - jednotek z milionu (tak jako jsou procenta jednotky ze sta.)

Ke skutečné hodnotě se lze přiblížit měřením přesnějším přístrojem, nebo přesnější metodou. Kromě toho lze
stanovit chybu měření na základě teoretických úvah.
V technické praxi se většinou uvažují dvě soustavné chyby a to chyba metody a chyba měřicího přístroje. Chyby
náhodné se snažíme omezit na únosnou mez.

Chybu měření můžeme způsobit už tím, že do měřeného obvodu zapojíme měřicí přístroj. Jeho vnitřní odpor
může způsobit změnu poměrů v proměřovaném obvodě. Velikost takto vzniklé chyby se dá většinou vypočítat,

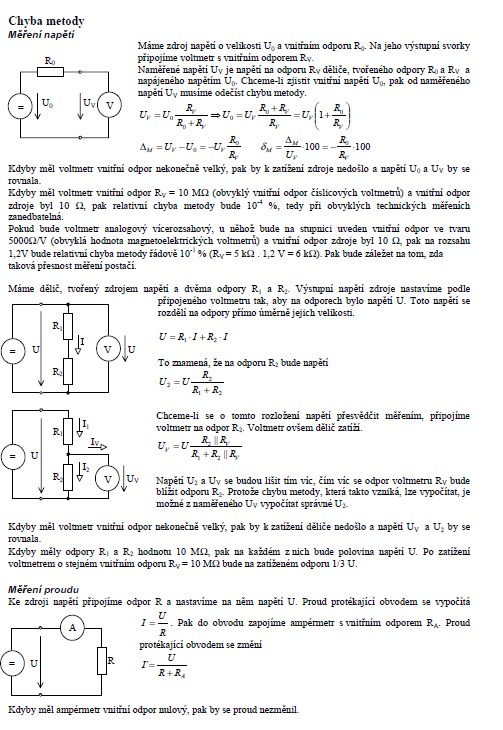

nebo ji lze zmenšit vhodnějším zapojením. Této chybě se říká chyba metody a může být způsobena
• vnitřním odporem přístrojů (pak se dá chyba přesně vypočítat včetně znaménka)
• zjednodušeným zapojením (chybu nelze vypočítat, pouze odhadnout)
• zjednodušeným výpočtem (chybu nelze vypočítat, pouze odhadnout)

Klíčová slova:

přesnost měření

typy signálů

měřicí přístroje

aktivní veličiny

pasivní veličiny

magnetická měření

Obsah:

VYsoká škola báňská - technická univerzita ostrava -1-
Přesnost měření -4-
Chyba metody -5-
Měření napětí -5-
Měření proudu -5-
Měření odporu -6-
Měření výkonů -6-
Měření impedance -6-
Chyba měřicího přístroje -7-
Třída přesnosti -7-
Příklad: -8-
VZtažné podmínky -9-
Chyba číslicových měřicích přístrojů (čmp) -10-
Nepřímá měření -11-
Chyby rušivými vlivy -12-
Chyba měření -12-
Typy signálů -13-
Fyzikální definice efektivní hodnoty -14-
Matematická definice efektivní hodnoty -14-
Měřicí přístroje -14-
Měřicí převodník -15-
Operační zesilovač -15-
Převodníky pro měření střídavých elektrických veličin -17-
Měřicí transformátor -19-
Měřicí transformátory napětí(mtu) -19-
Měřicí transformátory proudu(mti) -19-
Měřicí ústrojí -20-
Analogové měřicí přístroje -20-
Magnetoelektrické ústrojí -20-
Elektromagnetické ústrojí -21-
Elektrodynamické ústrojí -21-
INdukční ústrojí -22-
Analogový osciloskop -22-
VÍcekanálový osciloskop -23-
Připojení měřeného signálu na osciloskop -28-
Číslicové měřicí přístroje -28-
Analogovo - digitální (a/d) převodníky -28-
Typy rušení -31-
Číslicový osciloskop -32-
Ukazovací ústrojí -33-
Stupnice -33-
Displej -34-
Obrazovka -34-
Zapisovací měřicí přístroje -34-
Číslicový zapisovač -34-
Analogové zapisovače -34-
Kmitočtový analyzátor -34-
VIRtuální měřící přístroje -35-
Architektura zásuvných karet -36-
Běžně udávané parametry a/d převodníků -36-
Hranice použití a/d převodníků -36-
VXI Sběrnice -36-
VXI Sběrnice - architektura -36-
VXI Sběrnice - výhody -36-

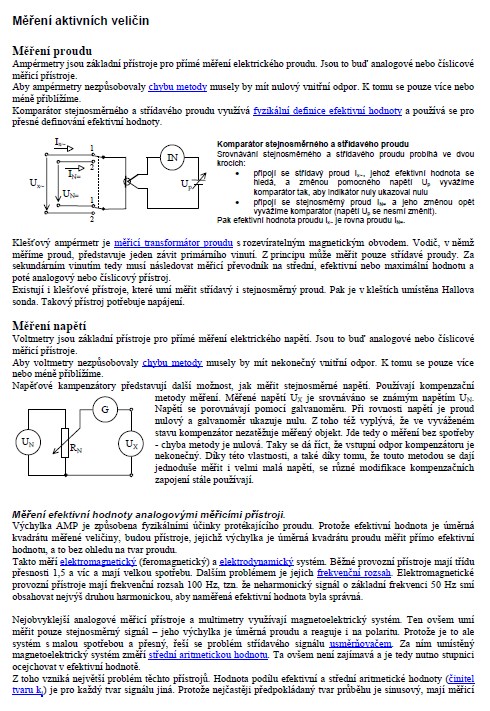

MĚŘENÍ AKTIVNÍCH VELIČIN -37-
MĚŘENÍ PROUDU -37-
MĚŘENÍ NAPĚTÍ -37-
Měření efektivní hodnoty analogovými měřicími přístroji. -37-
Měření efektivní hodnoty číslicovými měřicími přístroji -38-
MĚŘENÍ VÝKONU -39-
Měření činného výkonu -40-
Měření činného výkonu stejnosměrného proudu -40-
Měření jednofázového činného výkonu -41-
Měření třífázového činného výkonu -41-
Měření jalového výkonu -43-
Měření jalového výkonu v jednofázové síti -43-
Měření jalového výkonu v trojfázové síti -43-
Měření zdánlivého výkonu -44-
Měření účiníku -44-
Možná řešení elektronických převodníků výkonu -44-
Číslicový převodník výkonu -44-
MĚŘENÍ KMITOČTU -44-
MĚŘENÍ FÁZOVÉHO POSUNU -46-
MĚŘENÍ PASIVNÍCH VELIČIN -46-
MĚŘENÍ OHMMETREM -46-
OHMOVA METODA -48-
Měření parametrů tlumivek -48-
SÉRIOVÁ SROVNÁVACÍ METODA -48-
SUBSTITUČNÍ METODA -49-
REZONANČNÍ METODY MĚŘENÍ -49-
MŮSTKOVÉ METODY -49-
MAGNETICKÁ MĚŘENÍ -50-
MAGNETICKÉ PŘEVODNÍKY -52-
Měřicí cívka. -52-
Rogowskiho cívka -52-
Feromagnetická sonda -52-
Hallova sonda. -53-
MĚŘENÍ MAGNETICKÝCH CHARAKTERISTIK FEROMAGNETICKÝCH MATERIÁLŮ -53-
Křivka prvotní magnetizace a statická hysterezní smyčka (stejnosměrné magnetování). -53-
Střídavé charakteristiky. -53-
Měření amplitudové charakteristiky pro sinusové H -54-
Měření amplitudové charakteristiky pro sinusové B -54-
Zjištění amplitudové permeability -55-
Zobrazení dynamické hysterezní smyčky. -55-
Měření ztrát při střídavém magnetování -55-
RUŠIVÉ VLIVY -55-
RUŠENÍ PŘI MĚŘENÍ STEJNOSMĚRNÝCH SIGNÁLŮ -55-
Vliv termoelektrických napětí -55-
Přechodové odpory -56-
Svodové proudy -56-
RUŠENÍ PŘI MĚŘENÍ STŘÍDAVÝCH SIGNÁLŮ -56-
Stínění proti elektrickému poli -56-
Stínění proti magnetickému poli -56-
EMC - elektromagnetická kompatibilita -57-
