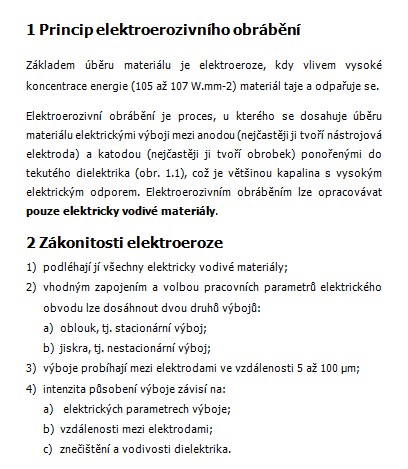

1 Princip elektroerozivního obrábění
Základem úběru materiálu je elektroeroze, kdy vlivem vysoké koncentrace energie (105 až 107 W.mm-2) materiál taje a odpařuje se.
Elektroerozivní obrábění je proces, u kterého se dosahuje úběru materiálu elektrickými výboji mezi anodou (nejčastěji ji tvoří nástrojová elektroda) a katodou (nejčastěji ji tvoří obrobek) ponořenými do tekutého dielektrika (obr. 1.1), což je většinou kapalina s vysokým elektrickým odporem. Elektroerozivním obráběním lze opracovávat pouze elektricky vodivé materiály.
2 Zákonitosti elektroeroze
1) podléhají jí všechny elektricky vodivé materiály;
2) vhodným zapojením a volbou pracovních parametrů elektrického obvodu lze dosáhnout dvou druhů výbojů:
a) oblouk, tj. stacionární výboj;
b) jiskra, tj. nestacionární výboj;
3) výboje probíhají mezi elektrodami ve vzdálenosti 5 až 100 μm;
4) intenzita působení výboje závisí na:
a) elektrických parametrech výboje;
b) vzdálenosti mezi elektrodami;
c) znečištění a vodivosti dielektrika.
Základem úběru materiálu je elektroeroze, kdy vlivem vysoké koncentrace energie (105 až 107 W.mm-2) materiál taje a odpařuje se.
Elektroerozivní obrábění je proces, u kterého se dosahuje úběru materiálu elektrickými výboji mezi anodou (nejčastěji ji tvoří nástrojová elektroda) a katodou (nejčastěji ji tvoří obrobek) ponořenými do tekutého dielektrika (obr. 1.1), což je většinou kapalina s vysokým elektrickým odporem. Elektroerozivním obráběním lze opracovávat pouze elektricky vodivé materiály.
2 Zákonitosti elektroeroze
1) podléhají jí všechny elektricky vodivé materiály;
2) vhodným zapojením a volbou pracovních parametrů elektrického obvodu lze dosáhnout dvou druhů výbojů:
a) oblouk, tj. stacionární výboj;
b) jiskra, tj. nestacionární výboj;
3) výboje probíhají mezi elektrodami ve vzdálenosti 5 až 100 μm;
4) intenzita působení výboje závisí na:
a) elektrických parametrech výboje;
b) vzdálenosti mezi elektrodami;
c) znečištění a vodivosti dielektrika.
Klíčová slova:
elektroerozivní obrábění
dielektrikum
elektrody
leštění povrchů
mikrootvory
elektroeroze
Obsah:
- 1 Princip elektroerozivního obrábění
2 Zákonitosti elektroeroze
3 Použití
4 Dielektrikum
5 Nástrojové elektrody

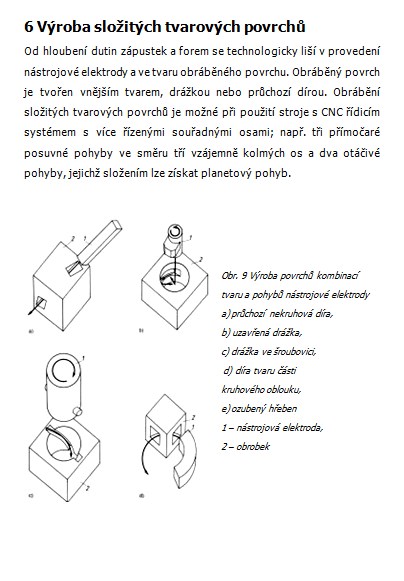

6 Výroba složitých tvarových povrchů
7 Řezání drátovou elektrodou
8 Leštění povrchů
9 Výroba mikrootvorů

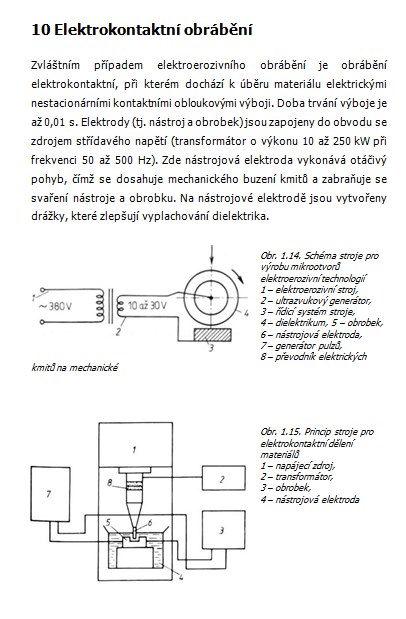

10 Elektrokontaktní obrábění
