Hromadné pájení přetavením - teplotní profil průběžné pece

«»
Přípona
.pdf
Typ
studijní materiál
Stažené
0 x
Velikost
0,5 MB
Jazyk
český
ID projektu
6122
Poslední úprava
06.07.2015
Zobrazeno
1 307 x
Autor:
agata.kucova
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
Průběžné (tunelové) pece v elektrotechnice
Pro zajištění předepsaných technologických procesů tepelného zpracování v provozech s hromadnou výrobou se používají průběžné pece které při větších délkách jsou tunelového typu.

Tunelové pece se používají například: při výrobě elektronických součástek, pro připájení součástek na desky s plošnými spoji. Využívají se v hromadné výrobě při výpalu past pro přípravu vodivých a odporových drah pasivních součástek, při přetavování pájecích past a vytvrzování vodivých lepidel a při řadě dalších technologických operací.

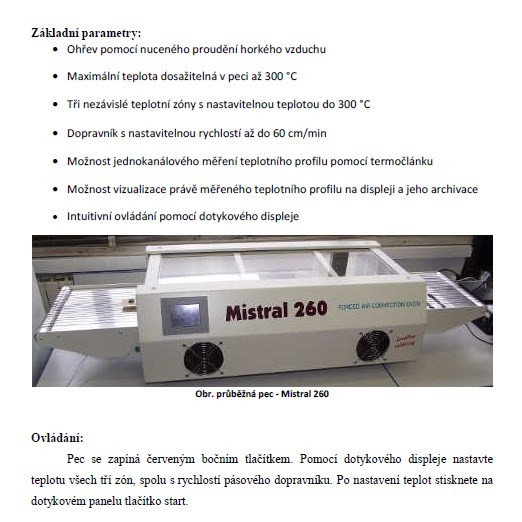

Pece tunelového typu mají ve směru pohybu vsázky více teplotních pásem (zón) se samostatně regulovaným topením. Pro ohřev zón se nejčastěji využívá nepřímého odporového nebo infračerveného ohřevu, případně kombinací obou dvou. Vsázka potom tímto způsobem může procházet pecí s naprogramovatelným teplotním režimem, odpovídajícím požadované technologii tepelného zpracování. Příklad takovéto tunelové pece je na obrázku.

Klíčová slova:

pájení přetavením

elektrotechnika

průmysl

tisk

dispenzer

proudění



Obsah:
  • Průběžné (tunelové) pece v elektrotechnice

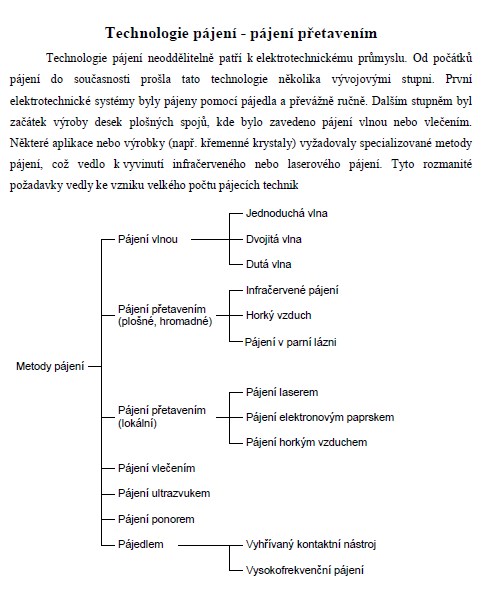

    Technologie pájení - pájení přetavením
    Pájení pomocí nuceného proudění horkého plynu
    Zadání:
    Použitá zařízení:
