Jednofázové neřízené usměrňovače

Cíl měření:
Ověření činnosti jednorázových usměrňovačů včetně časových průběhů proudů a napětí.

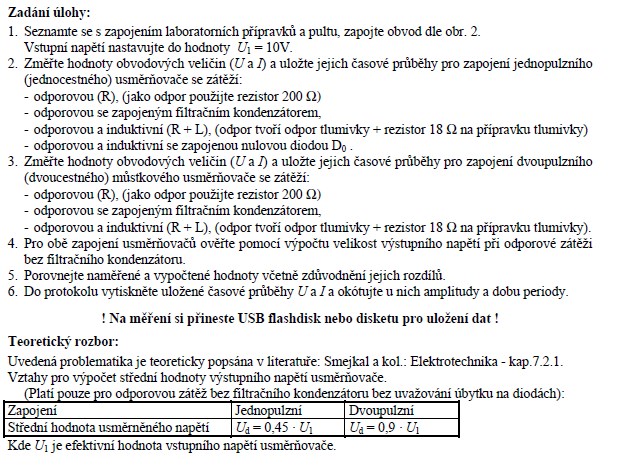

Zadání úlohy:

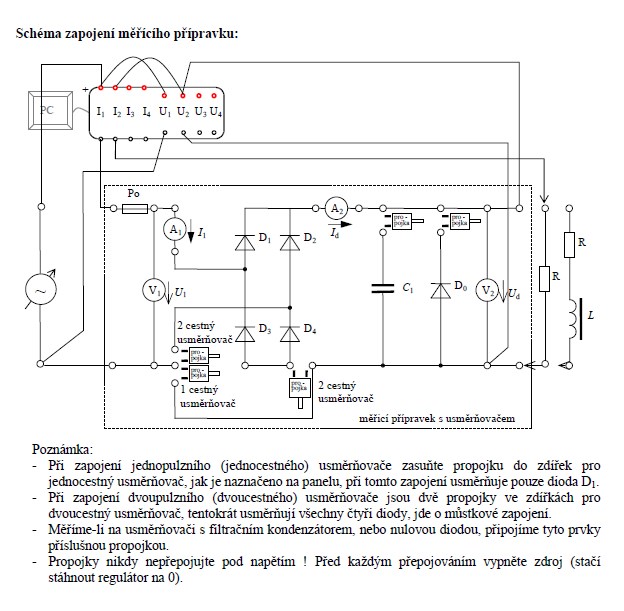

1. Seznamte se s zapojením laboratorních přípravků a pultu, zapojte obvod dle obr. 2. Vstupní napětí nastavujte do hodnoty U\ = 10V.
2. Změřte hodnoty obvodových veličin (U a I) a uložte jejich časové průběhy pro zapojení jednopulzního (jednocestného) usměrňovače se zátěží:
- odporovou (R). (jako odpor použijte rezistor 200 Q)
- odporovou se zapojeným filtračním kondenzátorem.
- odporovou a induktivní (R + L)5 (odpor tvoří odpor tlumivky + rezistor 18 Q na přípravku tlumivky)
- odporovou a induktivní se zapojenou nulovou diodou Do.
3. Změřte hodnoty obvodových veličin (U a I) a uložte jejich časové průběhy pro zapojení dvoupulzního (dvoucestného) můstkového usměrňovače se zátěží:
- odporovou (R). (jako odpor použijte rezistor 200 Q)
- odporovou se zapojeným filtračním kondenzátorem.
- odporovou a induktivní (R + L), (odpor tvoří odpor tlumivky + rezistor 18 Q na přípravku tlumivky).
4. Pro obě zapojení usměrňovačů ověřte pomocí výpočtu velikost výstupního napětí při odporové zátěži bez filtračního kondenzátoru.
5. Porovnejte naměřené a vypočtené hodnoty včetně zdůvodnění jejich rozdílů.
6. Do protokolu vytiskněte uložené časové průběhy f/a /a okótujte u nich amplitudy a dobu periody.
