Jednofázové střídavé obvody, výkon střídavého proudu, kompenzace jalového výkonu

«»
Přípona
.pdf
Typ
studijní materiál
Stažené
0 x
Velikost
0,1 MB
Jazyk
český
ID projektu
10855
Poslední úprava
25.09.2017
Zobrazeno
1 065 x
Autor:
aladeen
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

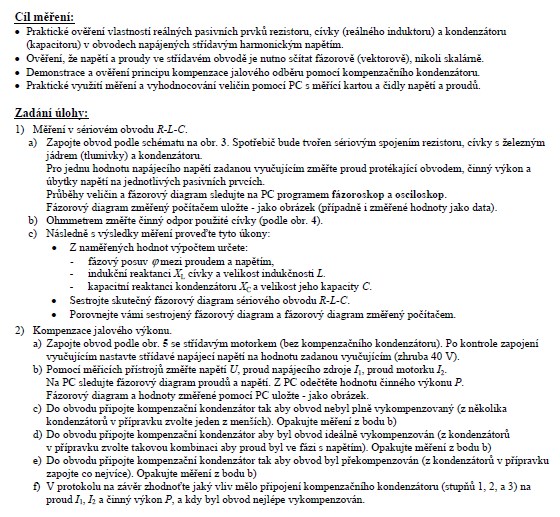

Cíl měření:
• Praktické ověření vlastností reálných pasivních prvků rezistoru, cívky (reálného induktoru) a kondenzátoru (kapacitora) v obvodech napájených střídavým harmonickým napětím.
• Ověření, že napětí a proudy ve střídavém obvodě je nutno sčítat fázorově (vektorově), nikoli skalárně.
• Demonstrace a ověření principu kompenzace jalového odběru pomocí kompenzačního kondenzátoru.
• Praktické využití měření a vyhodnocování veličin pomocí PC s měřící kartou a čidly napětí a proudů.

Zadání úlohy:
1) Měření v sériovém obvodu R-L-C.

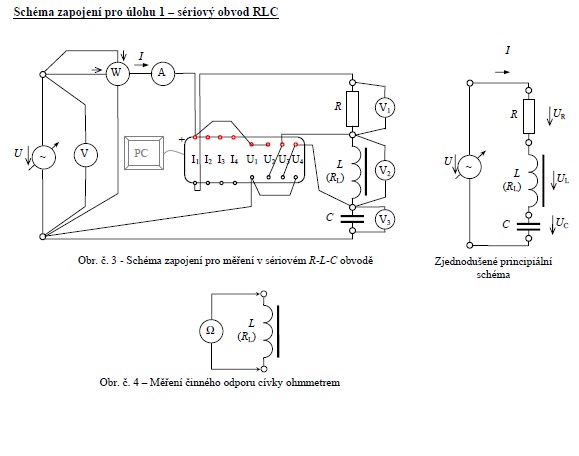

a) Zapojte obvod podle schématu na obr. 3. Spotřebič bude tvořen sériovým spojením rezistoru, cívky s železným jádrem (tlumivky) a kondenzátora.
Pro jednu hodnotu napájecího napětí zadanou vyučujícím změřte proud protékající obvodem, činný výkon a
úbytky napětí na jednotlivých pasivních pivcích.
Průběhy veličin a fázorový diagram sledujte na PC programem fázoroskop a osciloskop.
Fázorový diagram změřený počítačem uložte - jako obrázek (případně i změřené hodnoty jako data|).
b) Ohmmetrem změřte činný odpor použité cívky (podle obr. 4).
c) Následně s výsledky měření proveďte tyto úkony:
• Z naměřených hodnot výpočtem určete:
- fázový posuv (p mezi proudem a napětím,
- indukční reaktanci AI cívky a velikost indukčnosti L.
- kapacitní reaktanci kondenzátora Xc a velikost jeho kapacity C.
• Sestrojte skutečný fázorový diagram sériového obvodu R-L-C.
• Porovnejte vámi sestrojený fázorový diagram a fázorový diagram změřený počítačem.

Klíčová slova:

měření

teoretický rozbor

schéma zapojení

vypočtené hodnoty

sériový obvod



Obsah:
  • Cíl měření
    Zadání úlohy
    Teoretický rozbor:
    Schéma zapojení pro úlohu 1 - sériový obvod RLC
    Tabulky naměřených a vypočtených hodnot pro úlohu 1 - sériový obvod RLC :

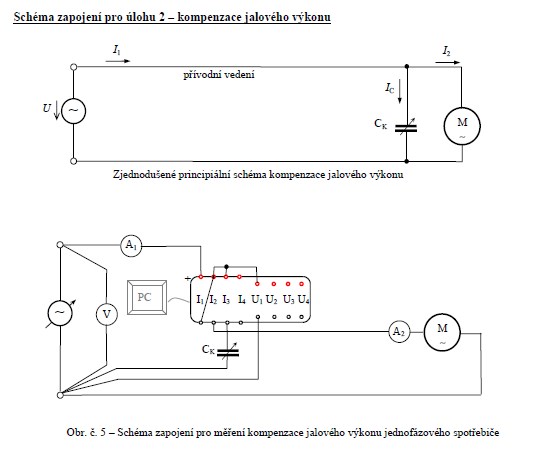

    Schéma zapojení pro úlohu 2 - kompenzace jalového výkonu
