Konstrukční cvičení - vypracované zadání

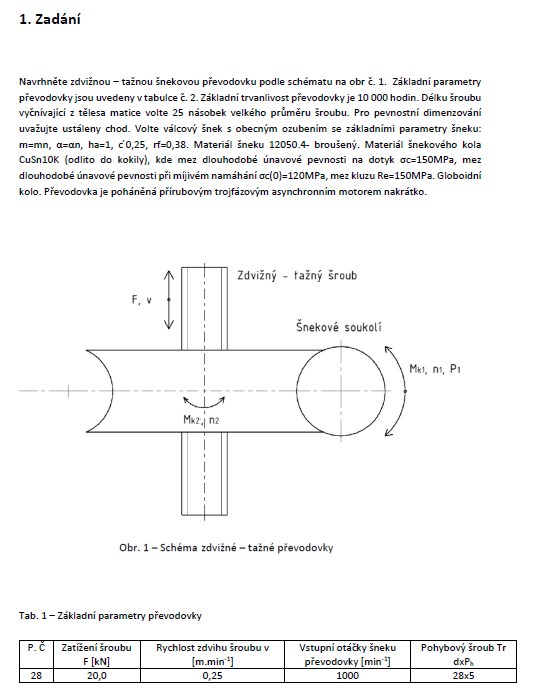

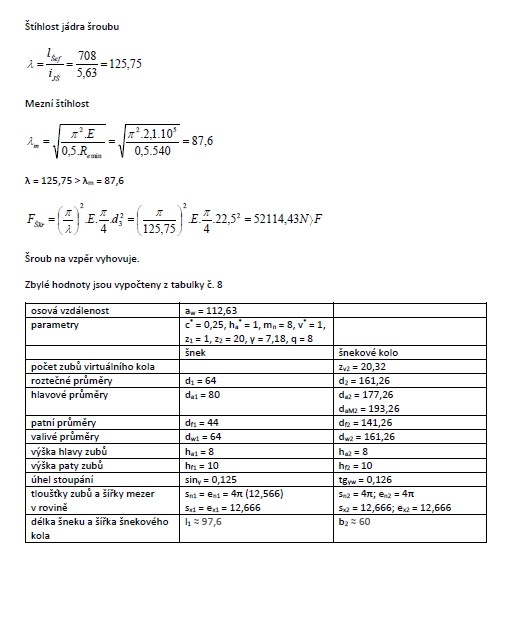

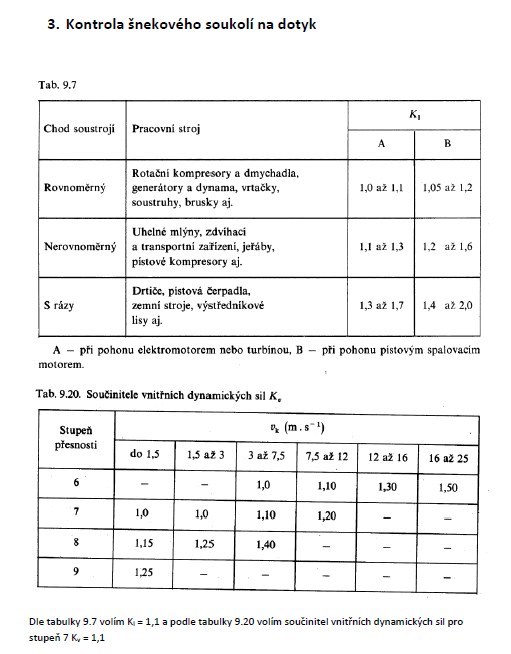

Navrhněte zdvižnou - tažnou šnekovou převodovku podle schématu na obr č. 1. Základní parametry převodovky jsou uvedeny v tabulce č. 2. Základní trvanlivost převodovky je 10 000 hodin. Délku šroubu vyčnívající z tělesa matice volte 25 násobek velkého průměru šroubu. Pro pevnostní dimenzování uvažujte ustáleny chod. Volte válcový šnek s obecným ozubením se základními parametry šneku: m=mn, α=αn, ha=1, c ́0,25, rf=0,38. Materiál šneku 12050.4- broušený. Materiál šnekového kola CuSn10K (odlito do kokily), kde mez dlouhodobé únavové pevnosti na dotyk σc=150MPa, mez dlouhodobé únavové pevnosti při míjivém namáhání σc(0)=120MPa, mez kluzu Re=150MPa. Globoidní kolo. Převodovka je poháněná přírubovým trojfázovým asynchronním motorem nakrátko.
