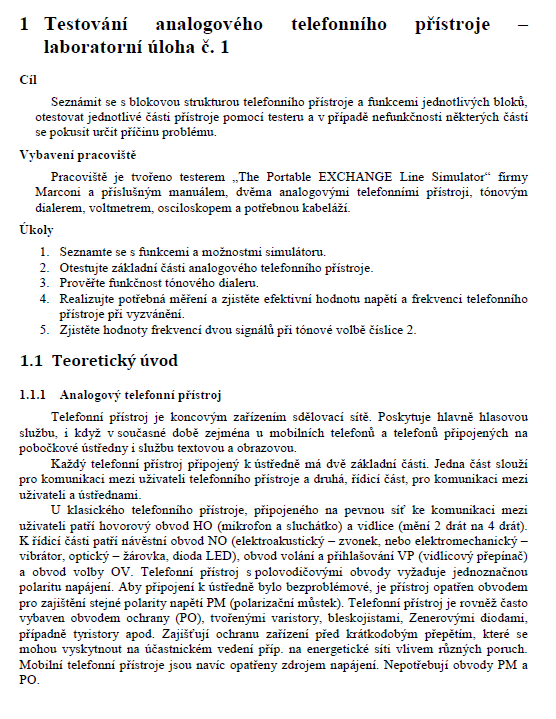

Laboratorní úlohy z předmětu Účastnická koncová zařízení

1 Testování analogového telefonního přístroje - laboratorní úloha č. 1
Cíl
Seznámit se s blokovou strukturou telefonního přístroje a funkcemi jednotlivých bloků, otestovat jednotlivé části přístroje pomocí testeru a v případě nefunkčnosti některých částí se pokusit určit příčinu problému.
Vybavení pracoviště
Pracoviště je tvořeno testerem „The Portable EXCHANGE Line Simulator“ firmy Marconi a příslušným manuálem, dvěma analogovými telefonními přístroji, tónovým dialerem, voltmetrem, osciloskopem a potřebnou kabeláží.
Úkoly
1. Seznamte se s funkcemi a možnostmi simulátoru.
2. Otestujte základní části analogového telefonního přístroje.
3. Prověřte funkčnost tónového dialeru.
4. Realizujte potřebná měření a zjistěte efektivní hodnotu napětí a frekvenci telefonního přístroje při vyzvánění.
5. Zjistěte hodnoty frekvencí dvou signálů při tónové volbě číslice 2.

1.1 Teoretický úvod
1.1.1 Analogový telefonní přístroj
Telefonní přístroj je koncovým zařízením sdělovací sítě. Poskytuje hlavně hlasovou službu, i když v současné době zejména u mobilních telefonů a telefonů připojených na pobočkové ústředny i službu textovou a obrazovou.
Každý telefonní přístroj připojený k ústředně má dvě základní části. Jedna část slouží pro komunikaci mezi uživateli telefonního přístroje a druhá, řídicí část, pro komunikaci mezi uživateli a ústřednami.
U klasického telefonního přístroje, připojeného na pevnou síť ke komunikaci mezi uživateli patří hovorový obvod HO (mikrofon a sluchátko) a vidlice (mění 2 drát na 4 drát). K řídicí části patří návěstní obvod NO (elektroakustický - zvonek, nebo elektromechanický - vibrátor, optický - žárovka, dioda LED), obvod volání a přihlašování VP (vidlicový přepínač) a obvod volby OV. Telefonní přístroj s polovodičovými obvody vyžaduje jednoznačnou polaritu napájení. Aby připojení k ústředně bylo bezproblémové, je přístroj opatřen obvodem pro zajištění stejné polarity napětí PM (polarizační můstek). Telefonní přístroj je rovněž často vybaven obvodem ochrany (PO), tvořenými varistory, bleskojistami, Zenerovými diodami, případně tyristory apod. Zajišťují ochranu zařízení před krátkodobým přepětím, které se mohou vyskytnout na účastnickém vedení příp. na energetické síti vlivem různých poruch. Mobilní telefonní přístroje jsou navíc opatřeny zdrojem napájení. Nepotřebují obvody PM a PO.
