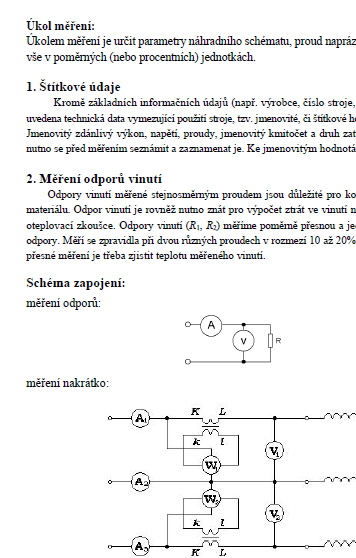

MĚŘENÍ NA TROJFÁZOVÉM TRANSFORMÁTORU

Úkol měření:
Úkolem měření je určit parametry náhradního schématu, proud naprázdno a napětí nakrátko transformátoru, vše v poměrných (nebo procentních) jednotkách.

1. Štítkové údaje
Kromě základních informačních údajů (např. výrobce, číslo stroje, rok výroby apod.), jsou na štítku stroje
uvedena technická data vymezující použití stroje, tzv. jmenovité, či štítkové hodnoty. U transformátoru jsou to zejména:
Jmenovitý zdánlivý výkon, napětí, proudy, jmenovitý kmitočet a druh zatížení. S údaji na výkonnostním štítku je
nutno se před měřením seznámit a zaznamenat je. Ke jmenovitým hodnotám je nutno přihlížet při každém měření.

Klíčová slova:

měření

štítkové údaje

transformátor

vinutí

zapojení

Obsah:

Úkol měření:
1. Štítkové údaje
2. Měření odporů vinutí

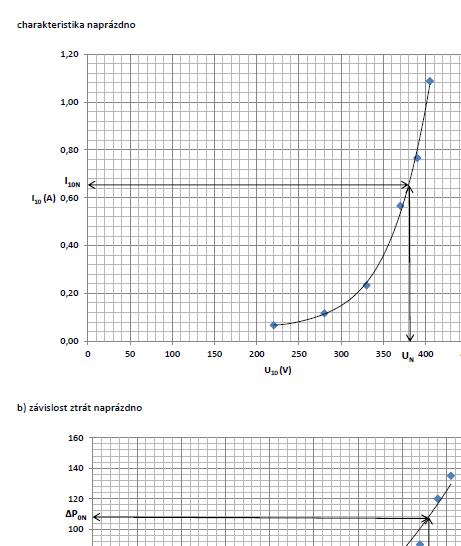

3. Měření naprázdno
4. Měření nakrátko
5. Určení parametrů náhradního schématu
Parametry příčné větve náhradního schématu
Parametry podélné větve:
