Měření charakteristik asynchronních motorů dynamometrem

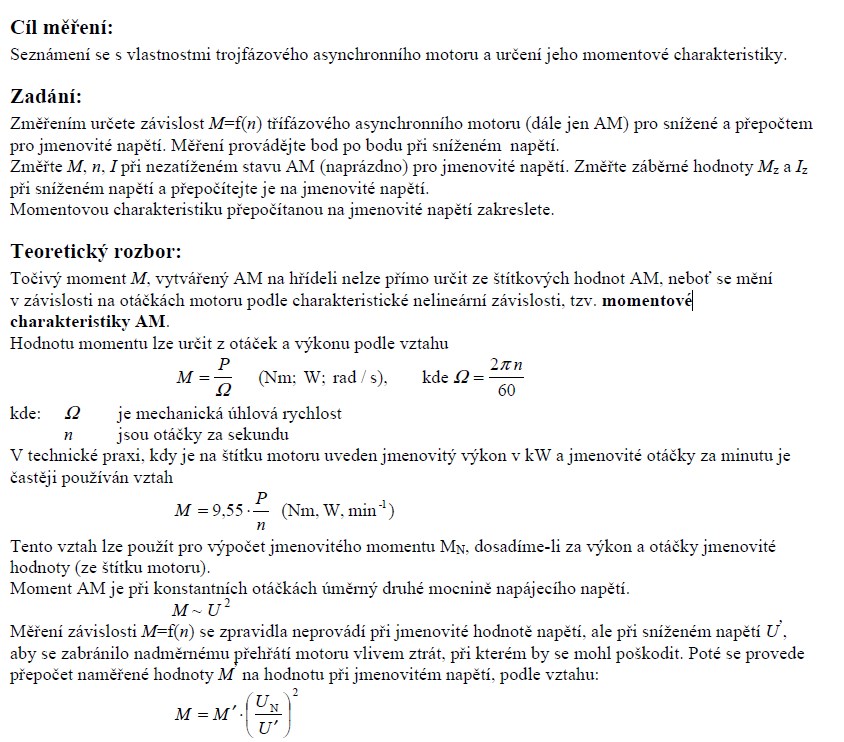

Cíl měření:
Seznámení se s vlastnostmi troj fázového asynchronního motoru a určení jeho momentové charakteristiky.

Zadání:
Změřením určete závislost M=f(ri) třífázového asynchronního motoru (dále jen AM) pro snížené a přepočtem
pro jmenovité napětí. Měření provádějte bod po bodu při sníženém napětí.
Změřte M, n, /při nezatíženém stavu AM (naprázdno) pro jmenovité napětí. Změřte záběrné hodnoty Mz a Iz
při sníženém napětí a přepočítejte je na jmenovité napětí.
Momentovou charakteristiku přepočítanou na jmenovité napětí zakreslete.

Teoretický rozbor:
Točivý moment M, vytvářený AM na hřídeli nelze přímo určit ze štítkových hodnot AM, neboť se mění v závislosti na otáčkách motoru podle charakteristické nelineární závislosti, tzv. momentové charakteristiky AM
