Měření na jednofázovém transformátoru - Návod do měření

Transformátory jsou netočivé elektromagnetické stroje, které při své činosti převádějí bez pohybu elektromagnetickou indukcí střídavé nebo přerušované proudy, přiváděné do jedněch obvodů (primárních) ve střídavé proudy nebo proudové impulzy odebírané z druhých obvodů (sekundárních). Při této činnosti je frekvence v primárních i sekundárních obvodech stejná.

Přenos el.energie transformátorem je možný v obou směrech, většinou je transformátor používán v jednom směni energie.

Podle počtu fází se dělí na
a) jednorázové (zpravidla menších výkonů)
b) třífázové

Postup při měření na jednorázových transformátorech je odlišný od měření na třífázových.

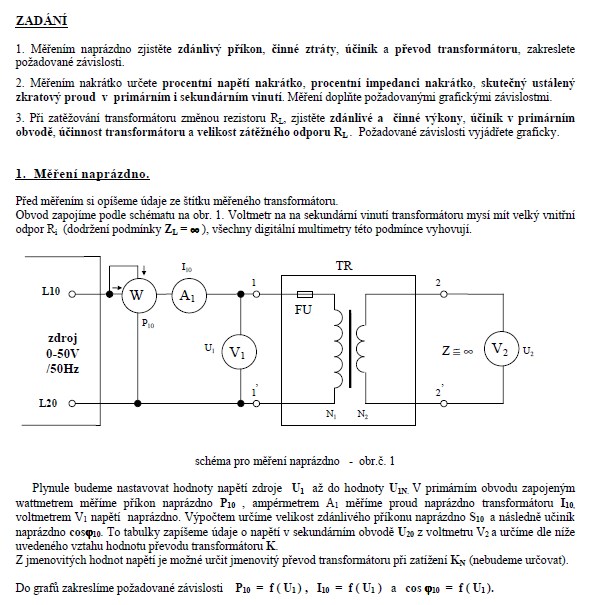

ZADÁNÍ
1. Měřením naprázdno zjistěte zdánlivý příkon, činné ztráty, účiník a převod transformátoru, zakreslete
požadované závislosti.
2. Měřením nakrátko určete procentní napětí nakrátko, procentní impedanci nakrátko, skutečný ustálený zkratový proud v primárním i sekundárním vinutí. Měření doplňte požadovanými grafickými závislostmi.

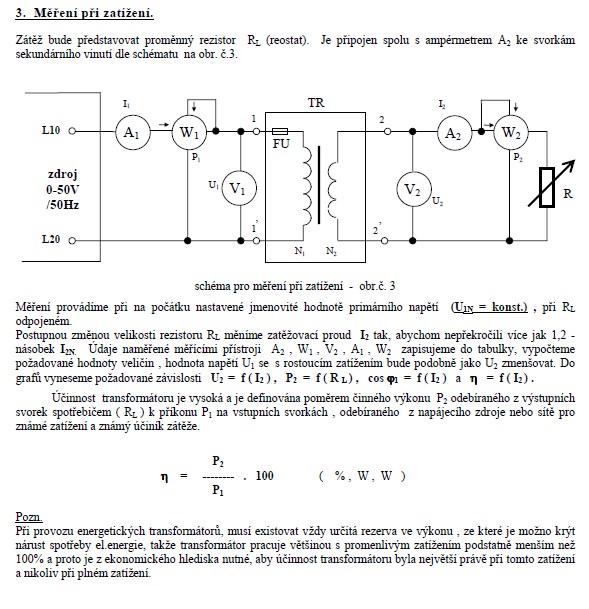

3. Při zatěžování transformátoru změnou rezistoru RL. zjistěte zdánlivé a činné výkony, účiník v primárním obvodě, účinnost transformátoru a velikost zátěžného odporu Rl - Požadované závislosti vyjádřete graficky.

1. Měření naprázdno.
Před měřením si opíšeme údaje ze Štítku měřeného transformátora.
Obvod zapojíme podle schématu na obr. 1. Voltmetr na na sekundární vinutí transformátora myší mít velký vnitřní
odpor Ri (dodržení podmínky ZL = oo), všechny digitální multimetiy této podmínce vyhovují.
