Popis:

Montáž statoru

Pro montáž statoru jsou dodávány specielní montážní přípravky. Základní postup montáže a použití jednotlivých přípravků je uveden na následujících obrázcích.

Osové vedení statoru turboalternátoru k NT tělesu turbiny má zajišťovat samostatný příčník namontovaný na základové desce turboalternátoru (je součástí dodávky).

Montáž statoru je prováděna montážní kozou o nosnosti 200 t, která je po montáži použita pro další stroje. Pro možnost dodatečného eventuálního dorovnání statoru k tělesu turbiny je dodáváno zařízení pro nouzové zvedání.

Dodatečné výškové vyrovnání se provádí podkládacími plechy pod dosedací plochy.

Klíčová slova:

stator

rotor

technická datra

konstrukce

turboalternátor

turbina

Obsah:

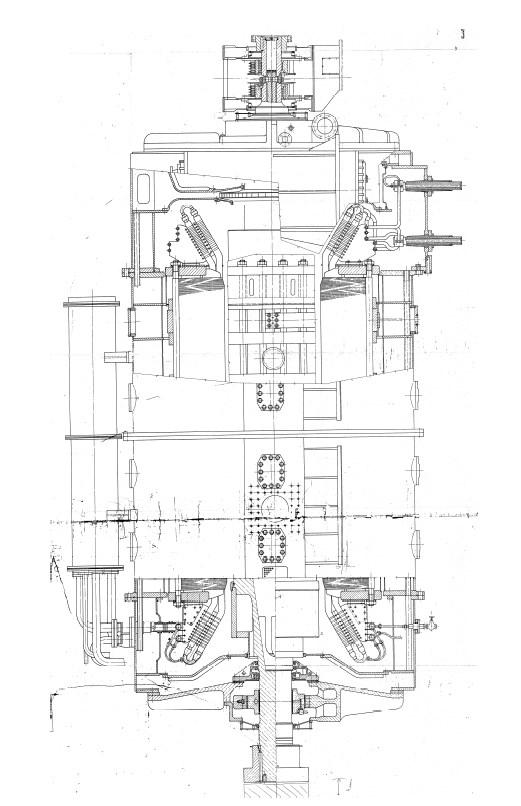

Řez strojem 2
Montáž statoru 3

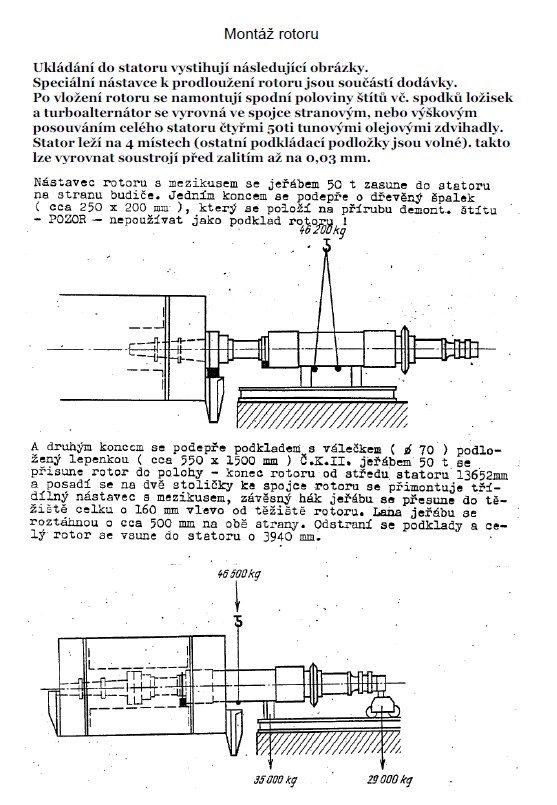

Montáž rotoru 5

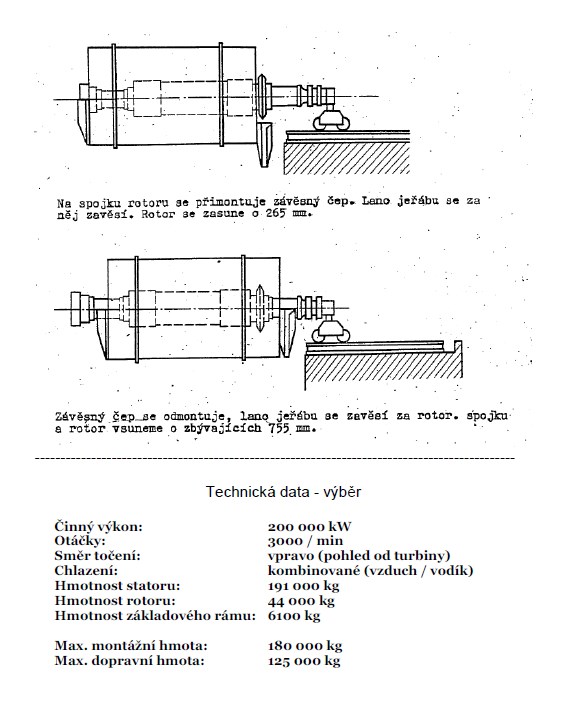

Technická data - výběr 7
Detaily konstrukce 8
