Návody do cvičení - Experimentální modální analýza
«»
| Přípona |
Typ studijní materiál |
Stažené 1 x |
| Velikost 13,0 MB |
Jazyk český |
ID projektu 10941 |
| Poslední úprava 09.10.2017 |
Zobrazeno 812 x |
Autor: aladeen |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
90,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:PTK a modální analýza
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:47 stran
Cílem je seznámení s praxí modálních zkoušek, což je oblast poměrně rozsáhlá a náročná jak na teoretické zázemí, tak na praktické dovednosti. Předpokládá se, že student je z předchozího studia dostatečně připraven k měření vibračních signálů a k jejich zpracování. Po prostudování opory bude student schopen připravit, provést a vyhodnotit modální zkoušku. Učební opora primárně slouží jako návod do cvičení. Teoretický základ je zde uveden pouze v nejmenší možné míře tak, aby bylo možné porozumět podstatě každého cvičení. Pro hlubší porozumění problematiky je nutné studium doplnit studiem teoretických skript, případně materiálů z přednášek.
Klíčová slova:
modální zkouška
měřené struktury
měření
vlastní tvary
odezvová funkce
stupně volnosti
Obsah:
- ZÁKLADNÍ POJMY Z OBLASTI MODÁLNÍCH ZKOUŠEK 7
1.1 Princip modální zkoušky 7
1.2 Systém s jedním stupněm volnosti 9

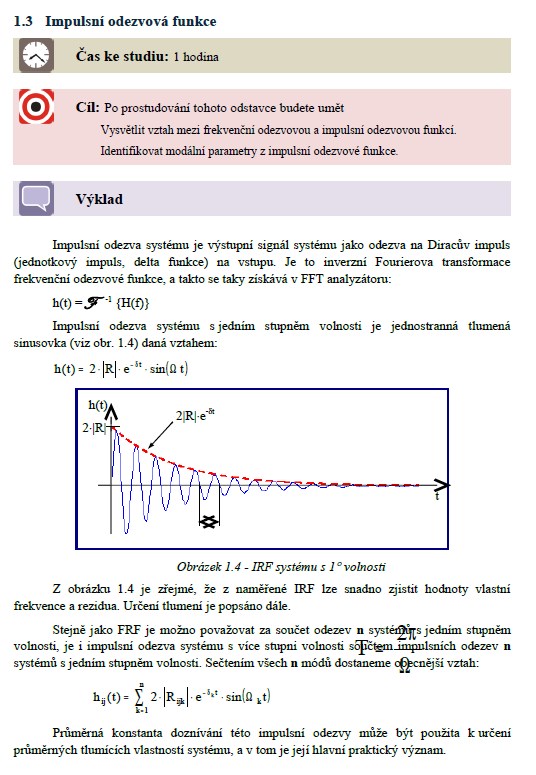

1.3 Impulsní odezvová funkce 13
1.4 Identifikace parametrů systému s 1º volnosti z FRF 14
MODÁLNÍ ZKOUŠKA 21
1.5 Příprava struktury pro modální zkoušku 21
1.5.1 Způsob uložení měřené struktury 21
1.5.2 Příprava modelu měřené struktury 22
1.5.3 Základní sestava měření 23
Způsob buzení 23
Snímače k měření budící síly a odezvy 27
Analyzátor a systém pro zpracování naměřených dat 27
1.6 Vlastní měření 28
1.6.1 Software pro komunikaci s analyzátorem 28
1.6.2 Měření v referenčním bodě 29
1.6.3 Ostatní měření 29
1.7 Zpracování naměřených dat 31
1.7.1 Identifikace modálních parametrů 31
1.7.2 Prezentace modálního modelu 31
1.7.3 Kontrola modálního modelu 34
1.8 Srovnání experimentálně získaného a výpočtového modálního modelu 35

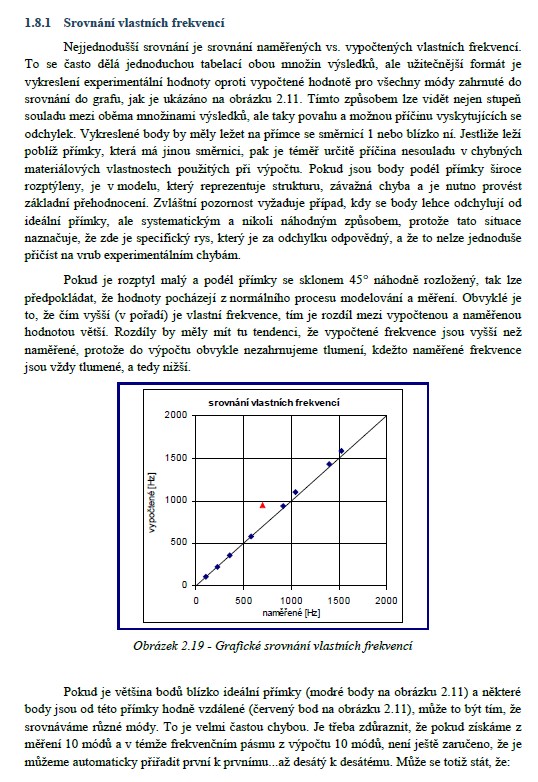

1.8.1 Srovnání vlastních frekvencí 36
1.8.2 Srovnání vlastních tvarů 37
1.9 Vypracování protokolu 39
