Návrh a výpočet řetězového převodu

Zadání

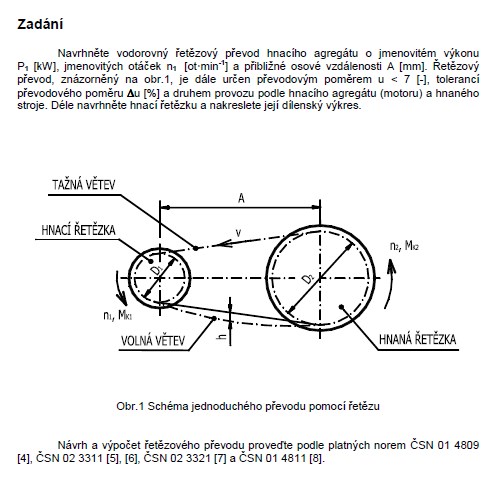

Navrhněte vodorovný řetězový převod hnacího agregátu o jmenovitém výkonu P1 [kW], jmenovitých otáček n1 [ot·min-1] a přibližné osové vzdálenosti A [mm]. Řetězový převod, znázorněný na obr.1, je dále určen převodovým poměrem u < 7 [-], tolerancí převodového poměru Du [%] a druhem provozu podle hnacího agregátu (motoru) a hnaného stroje. Déle navrhněte hnací řetězku a nakreslete její dílenský výkres.

POSTUP NÁVRHU A VÝPOČTU ŘETĚZOVÉHO PŘEVODU

1 Určení typu převodového řetězu
Na převody používáme řetězy válečkové podle ČSN 02 3311 (provedení A nebo B) nebo řetěz pouzdrový rychloběžný ČSN 02 3321 (typ 06 C). Provedení válečkového řetězu A používáme pro obvodové rychlosti v > 8 [m·s-1], provedení B pro nižší než 8 [m·s-1]. Vhodný řetěz jednořadý, dvouřadý nebo třířadý zvolíme podle ČSN 01 4809 [4] pomocí 2 diagramů uvedených na obr.2 a obr.3. Diagramové čáry ohraničující rozmezí výkonu jednotlivých řetězů byly experimentálně určeny při z1 =19, z2 = 57, osové vzdálenosti vyjádřené jako násobek rozteče A = 40 · t, ideálních podmínkách (dokonalé mazání a provedení řetězu, provoz bez rázů) a životnosti » 10 000 [hod]. Jiné podmínky skutečného provozu respektujeme jmenovitým diagramovým výkonem PD [kW], který spolu s otáčkami malé řemenice n1 [ot·min-1] vynášíme do diagramů.
