Návrh čelního soukolí se šikmými zuby

Zadání

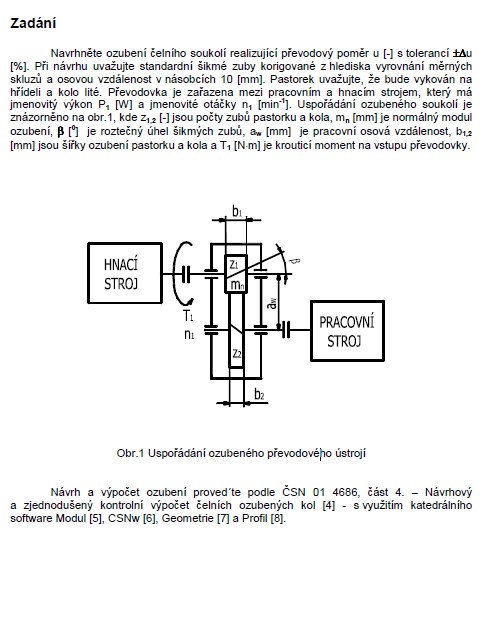

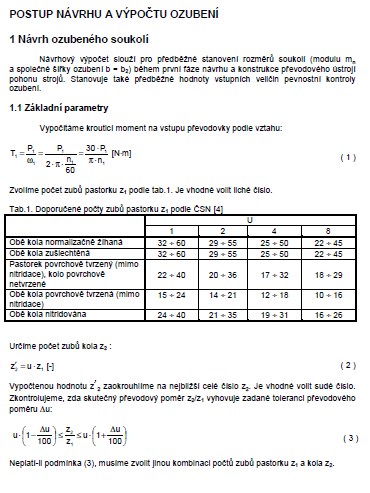

Navrhněte ozubení čelního soukolí realizující převodový poměr u [-] s tolerancí ±Du [%]. Při návrhu uvažujte standardní šikmé zuby korigované z hlediska vyrovnání měrných skluzů a osovou vzdálenost v násobcích 10 [mm]. Pastorek uvažujte, že bude vykován na hřídeli a kolo lité. Převodovka je zařazena mezi pracovním a hnacím strojem, který má jmenovitý výkon P1 [W] a jmenovité otáčky n1 [min-1]. Uspořádání ozubeného soukolí je znázorněno na obr.1, kde z1,2 [-] jsou počty zubů pastorku a kola, mn [mm] je normálný modul ozubení, b [0] je roztečný úhel šikmých zubů, aw [mm] je pracovní osová vzdálenost, b1,2 [mm] jsou šířky ozubení pastorku a kola a T1 [N×m] je krouticí moment na vstupu převodovky.
