Návrh zdvižné - tažné šnekové převodovky

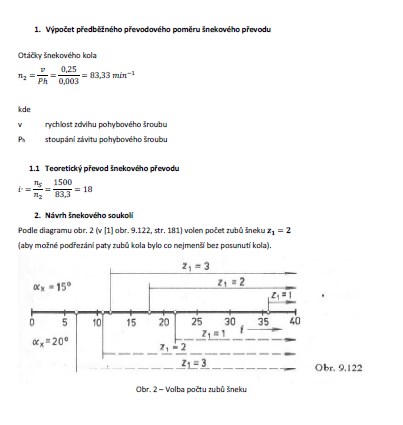

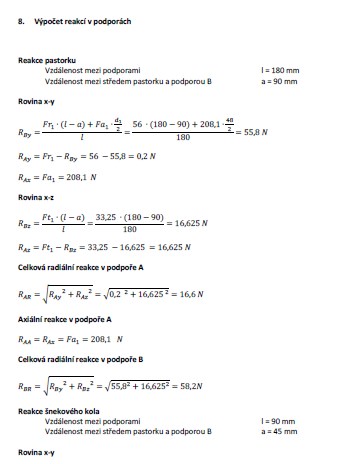

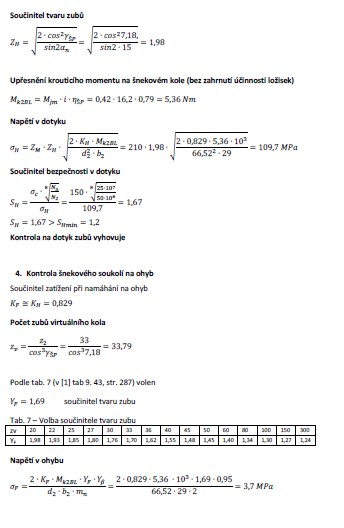

Navrhněte zdvižnou - tažnou šnekovou převodovku podle schématu na obr. 1. Základní parametry převodovky jsou uvedeny v tab. 2. Základní trvanlivost převodovky je 10 000 hodin. Délku šroubu vyčnívající z tělesa matice volte 25 násobek velkého průměru šroubu. Pro pevnostní dimenzování uvažujte ustálený chod. Volte válcový šnek s obecným ozubením se základními parametry šneku m=mn, α=αn=20°, ha*=1, c*=0,25, rf*=0,38. Materiál šneku 12 050.4 - broušený. Materiál šnekového kola CuSn10 K (odlito do kokily), kde mez dlouhodobé únavové pevnosti na dotyk σC=150 MPa, mez dlouhodobé únavové pevnosti při míjivém namáhání σC(0)=120 MPa, mez kluzu Re=150 MPa . Globoidní kolo. Převodovka je poháněna přírubovým trojfázovým asynchronním motorem nakrátko.
