Obrábění vodním paprskem

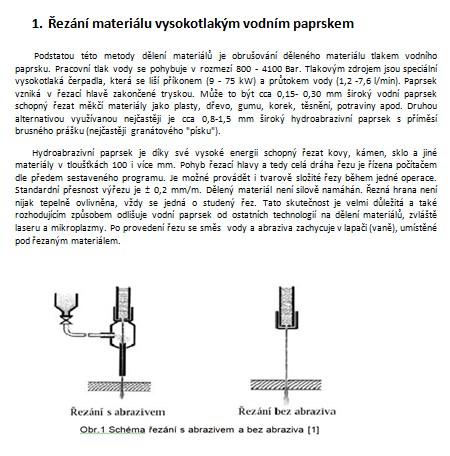

1. Řezání materiálu vysokotlakým vodním paprskem

Podstatou této metody dělení materiálů je obrušování děleného materiálu tlakem vodního paprsku. Pracovní tlak vody se pohybuje v rozmezí 800 - 4100 Bar. Tlakovým zdrojem jsou speciální vysokotlaká čerpadla, která se liší příkonem (9 - 75 kW) a průtokem vody (1,2 -7,6 l/min). Paprsek vzniká v řezací hlavě zakončené tryskou. Může to být cca 0,15- 0,30 mm široký vodní paprsek schopný řezat měkčí materiály jako plasty, dřevo, gumu, korek, těsnění, potraviny apod. Druhou alternativou využívanou nejčastěji je cca 0,8-1,5 mm široký hydroabrazivní paprsek s příměsí brusného prášku (nejčastěji granátového "písku").

Hydroabrazivní paprsek je díky své vysoké energii schopný řezat kovy, kámen, sklo a jiné materiály v tloušťkách 100 i více mm. Pohyb řezací hlavy a tedy celá dráha řezu je řízena počítačem dle předem sestaveného programu. Je možné provádět i tvarově složité řezy během jedné operace. Standardní přesnost výřezu je ± 0,2 mm/m. Dělený materiál není silově namáhán. Řezná hrana není nijak tepelně ovlivněna, vždy se jedná o studený řez. Tato skutečnost je velmi důležitá a také rozhodujícím způsobem odlišuje vodní paprsek od ostatních technologií na dělení materiálů, zvláště laseru a mikroplazmy. Po provedení řezu se směs vody a abraziva zachycuje v lapači (vaně), umístěné pod řezaným materiálem.
