Otázky k státním závěrečným zkouškám z povinného předmětu Měřicí a řídicí technika - Modulované signály

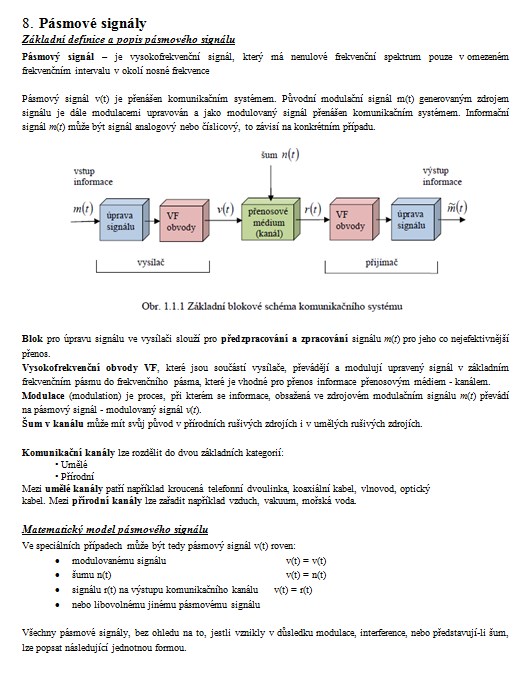

8. Pásmové signály

Základní definice a popis pásmového signálu

Pásmový signál - je vysokofrekvenční signál, který má nenulové frekvenční spektrum pouze v omezeném frekvenčním intervalu v okolí nosné frekvence

Pásmový signál v(t) je přenášen komunikačním systémem. Původní modulační signál m(t) generovaným zdrojem signálu je dále modulacemi upravován a jako modulovaný signál přenášen komunikačním systémem. Informační signál m(t) může být signál analogový nebo číslicový, to závisí na konkrétním případu.

Blok pro úpravu signálu ve vysílači slouží pro předzpracování a zpracování signálu m(t) pro jeho co nejefektivnější přenos.

Vysokofrekvenční obvody VF, které jsou součástí vysílače, převádějí a modulují upravený signál v základním frekvenčním pásmu do frekvenčního pásma, které je vhodné pro přenos informace přenosovým médiem - kanálem.

Modulace (modulation) je proces, při kterém se informace, obsažená ve zdrojovém modulačním signálu m(t) převádí na pásmový signál - modulovaný signál v(t).

Šum v kanálu může mít svůj původ v přírodních rušivých zdrojích i v umělých rušivých zdrojích.
