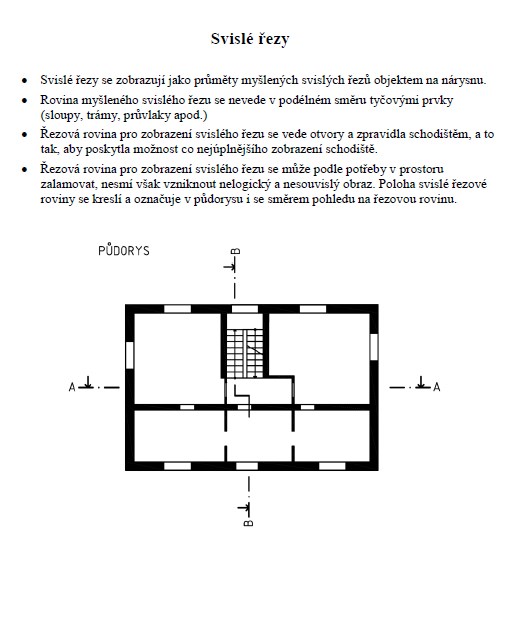

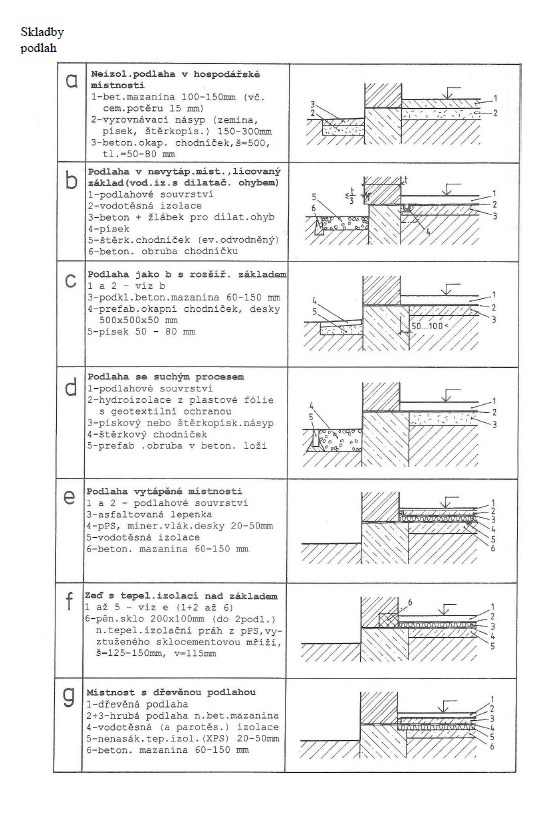

Svislé řezy

» Svislé řezy se zobrazují jako průměty myšlených svislých řezů objektem na nárysnu.
» Rovina myšleného svislého řezu se nevede v podélném směru tyčovými prvky (sloupy, trámy, průvlaky apod.)
» Řezová rovina pro zobrazení svislého řezu se vede otvory a zpravidla schodištěm, a to tak, aby poskytla možnost co nejúplnějšího zobrazení schodiště.
» Řezová rovina pro zobrazení svislého řezu se může podle potřeby v prostoru zalamovat, nesmí však vzniknout nelogický a nesouvislý obraz. Poloha svislé řezové roviny se kreslí a označuje v půdorysu i se směrem pohledu na řezovou rovinu.

Kótování svislého řezu
V řezech musí být přesně a jasně určeny všechny rozměry a polohy konstrukce po výšce, na svislých kótovacích čarách. Svislé kótovací čáry se umísťují vně i uvnitř objektu. Vodorovné délkové kóty se ve svislém řezu nezakreslují.
Kóty vnější:
a) podchodné výšky převislých konstrukcí a jejich vzájemná vzdálenost,
b) výšky vnějšího členění hlavních konstrukcí,
c) celková kóta - podzemní hloubka, nadzemní výška, výška zastřešení.
Kóty vnitřní:
a) poloha a výška překladů otvorů, parapetů, nadpraží, tl. stropní konstrukce , podlahy,
b) světlá výška místností, podchodná výška, celková tl. stropní konstrukce,
c) konstrukční výšky podlaží.
Výškové kóty úrovní stejného charakteru se v řezech řadí do sloupců nad sebou uvnitř i vně objektu.
