Polovodičové usměrňovače

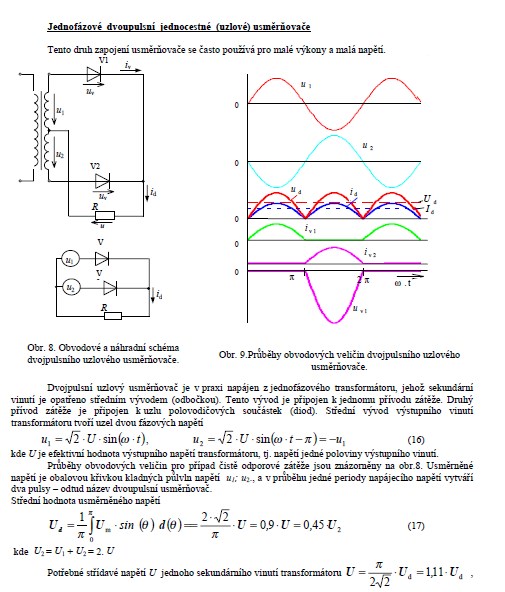

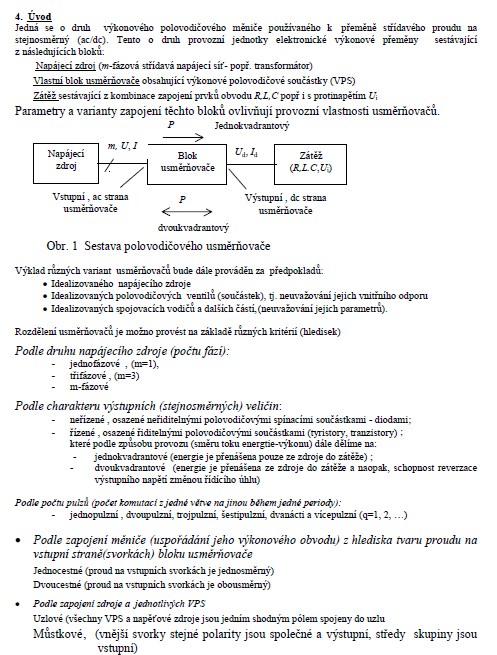

4. Úvod

Jedná se o druh výkonového polovodičového měniče používaného k přeměně střídavého proudu na stejnosměrný (ac/dc). Tento o druh provozní jednotky elektronické výkonové přeměny sestávající z následujících bloků:

Napájecí zdroj (m-fázová střídavá napájecí síť- popř. transformátor)
Vlastní blok usměrňovače obsahující výkonové polovodičové součástky (VPS)
Zátěž sestávající z kombinace zapojení prvků obvodu R,L,C popř i s protinapětím Ui

Parametry a varianty zapojení těchto bloků ovlivňují provozní vlastnosti usměrňovačů

Výklad různých variant usměrňovačů bude dále prováděn za předpokladů:
• Idealizovaného napájecího zdroje
• Idealizovaných polovodičových ventilů (součástek), tj. neuvažování jejich vnitřního odporu
• Idealizovaných spojovacích vodičů a dalších částí‚(neuvažování jejich parametrů).

Rozdělení usměrňovačů je možno provést na základě různých kritérií (hledisek)

Podle druhu napájecího zdroje (počtu fází):
- jednofázové ‚ (m=1),
- třifázové , (m=3)
- m-fázové

Podle charakteru výstupních (stejnosměrných) veličin:
- neřízené , osazené neřiditelnými polovodičovými spínacími součástkami - diodami;
- řízené , osazené řiditelnými polovodičovými součástkami (tyristory, tranzistory) ;
které podle způsobu provozu (směru toku energtie-výkonu) dále dělíme na:
- jednokvadrantové (energie je přenášena pouze ze zdroje do zátěže) ;
- dvoukvadrantové (energie je přenášena ze zdroje do zátěže a naopak, schopnost reverzace výstupního napětí změnou řídícího úhlu)
