Pružnost a pevnost - teorie
«»
| Přípona .doc |
Typ studijní materiál |
Stažené 2 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 6092 |
| Poslední úprava 06.07.2015 |
Zobrazeno 2 090 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
83,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:Pružnost a pevnost
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:4 stran
1. Základní vztahy prostého tahu
Prostý tah (tlak) je namáhání přímého prizmatického prutu, jestliže:
- jsou splněny prutové předpoklady
- příčné průřezy se vzájemně oddalují (přibližují) a následně izotropně deformují (tj. mění velikost, ale nemění tvar)
- jedinou nenulovou složkou VVÚ je normálová síla N
2. Základní vztahy prostého ohybu
Prostý ohyb je označení pro namáhání přímého prizmatického prutu, jestliže
- jsou splněny prutové předpoklady,
- příčné průřezy se vzájemně natáčejí kolem osy ležící v příčném průřezu a následně deformují,
- nenulové složky VVÚ jsou pouze ohybové momenty Moy, Moz
- deformace prutu jsou pro řešení statické rovnováhy prvku nepodstatné.
a) U prostého ohybu jsou délková přetvoření rozložena v příčném průřezu lineárně a úhlová přetvoření jsou nulová.
b) U prostého ohybu vzniká v bodech prutu jednoosá napjatost, ale na rozdíl od prostého tahu není homogenní.
Prostý tah (tlak) je namáhání přímého prizmatického prutu, jestliže:
- jsou splněny prutové předpoklady
- příčné průřezy se vzájemně oddalují (přibližují) a následně izotropně deformují (tj. mění velikost, ale nemění tvar)
- jedinou nenulovou složkou VVÚ je normálová síla N
2. Základní vztahy prostého ohybu
Prostý ohyb je označení pro namáhání přímého prizmatického prutu, jestliže
- jsou splněny prutové předpoklady,
- příčné průřezy se vzájemně natáčejí kolem osy ležící v příčném průřezu a následně deformují,
- nenulové složky VVÚ jsou pouze ohybové momenty Moy, Moz
- deformace prutu jsou pro řešení statické rovnováhy prvku nepodstatné.
a) U prostého ohybu jsou délková přetvoření rozložena v příčném průřezu lineárně a úhlová přetvoření jsou nulová.
b) U prostého ohybu vzniká v bodech prutu jednoosá napjatost, ale na rozdíl od prostého tahu není homogenní.
Klíčová slova:
prostý tah
ohyb
krut
průhyb
symetrický prut
zakřivený prut
Obsah:
- 1. Základní vztahy prostého tahu
2. Základní vztahy prostého ohybu

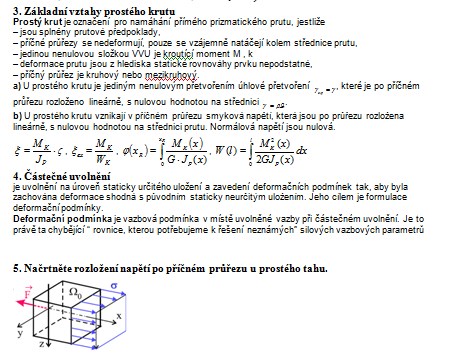

3. Základní vztahy prostého krutu
4. Částečné uvolnění
5. Načrtněte rozložení napětí po příčném průřezu u prostého tahu.
6. Načrtněte Mohrovu kružnici pro prostý tah
7. Co způsobí u prutu namáhaného prostým tahem zakřivení střednice?
8.Tah-koncentrátor napětí-modifikovaná teorie prostého tahu
9. Diferenciální rovnice průhybové čáry
10.Neutrální osa-vrstva-vlastnosti
11. Kdy je neutrální osa totožná s nositelkou Mo
12.Co způsobí
13. Žuravského vztah-použití
14.Načrtněte průběh napětí u prutu namáhaného na ohyb kdy
15. Kdy je vliv posouvající síli u prutu namáhaného na ohyb, z hlediska určení deformačních parametrů nepodstatný?
16. Silně zakřivený prut
17. R/h u slabě zakřiveného prutu, vztahy
18. Symetrický prut
19. Symetrické a antisymetrické souřadnice VVÚ
20. Jakých hodnod nabývají souřadnice VVÚ u symetricky zatíženého symetrického prutu.
21.Pro jaký průřez je určen Žuravského vztah
22. Načrtněte průběh napětí po příčném průřezu u prutu namáhaného na prostý krut --->

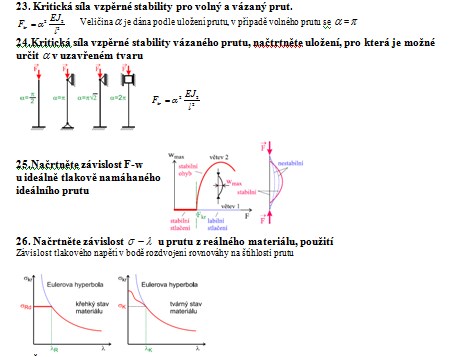

23. Kritická síla vzpěrné stability pro volný a vázaný prut.
24.Kritická síla vzpěrné stability vázaného prutu, načtrtněte uložení, pro která je možné určit v uzavřeném tvaru
25.Načrtněte závislost F-w u ideálně tlakově namáhaného ideálního prutu
26. Načrtněte závislost u prutu z reálného materiálu, použití
27. Štíhlost prutu
28. Interval hodnot součinitele koncentrace napětí
