Stanovení efektivní hodnoty veličiny

Zadání:
1. Zapojte voltmetr a osciloskop ke svorkám generátoru. Osciloskopem ověřte funkční průběh generátoru.
2. Nastavte na generátoru stejnosměrnou složku volbou ofsetu generátoru z intervalu hodnot -5 V až -1 V nebo 1 V až 5 V.
3. Nastavte na generátoru amplitudu napětí volbou hodnoty špička - špička Up-p generátoru z intervalu hodnot 2 V až 10 V.
4. Zvolte kmitočet časového průběhu generátoru z intervalu hodnot 50 až 100 Hz a určete jeho periodu T.
5. Nastavte harmonický průběh napětí generátoru.
6. Odečtěte na stejnosměrném rozsahu voltmetru střední (stejnosměrnou) hodnotu napětí.
7. Odečtěte na střídavém rozsahu voltmetru efektivní hodnotu střídavé složky napětí.

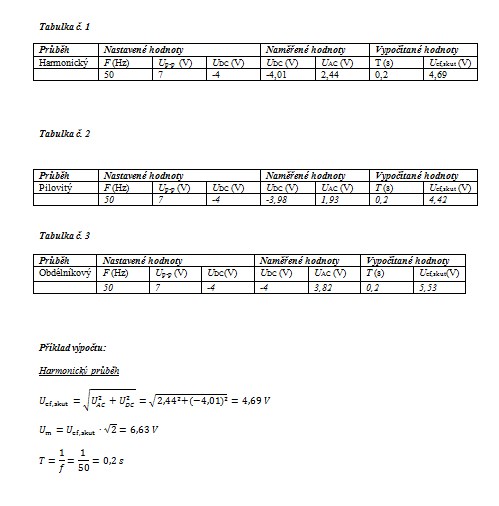

8. Hodnoty zapište do tabulky a vypočtěte celkovou efektivní hodnotu napětí z naměřených složek napětí. Tabulku navrhněte předem doma tak, aby bylo možné do ní zapsat i vypočtené hodnoty stejnosměrné složky napětí, střídavé složky napětí i celkové efektivní hodnoty napětí z jejich definic. Tuto tabulku, ale i další tabulky řádně označte a popište.
9. Měření opakujte pro pilovitý a obdélníkový průběh napětí generátoru se stejnou hodnotou ofsetu a amplitudy

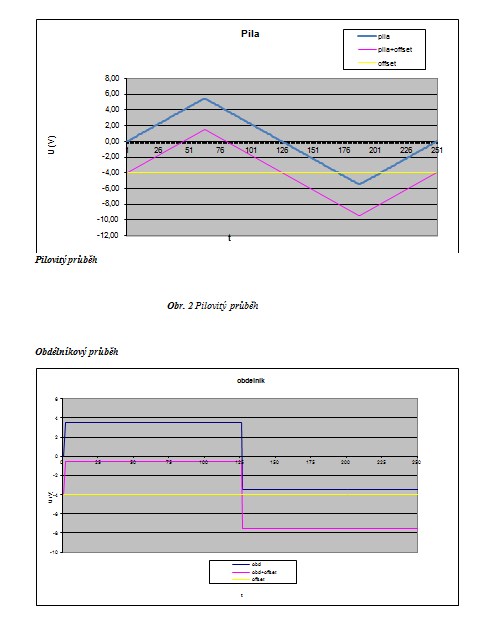

10. Vytvořte grafy časových průběhů měřených funkcí včetně jejich složek. Popište osy grafů a celý obrázek řádně označte.
11. V závěru posuďte naměřené a z definic určené charakteristické hodnoty vyšetřovaných průběhů napětí.
